7-1415541-0

Aktiv

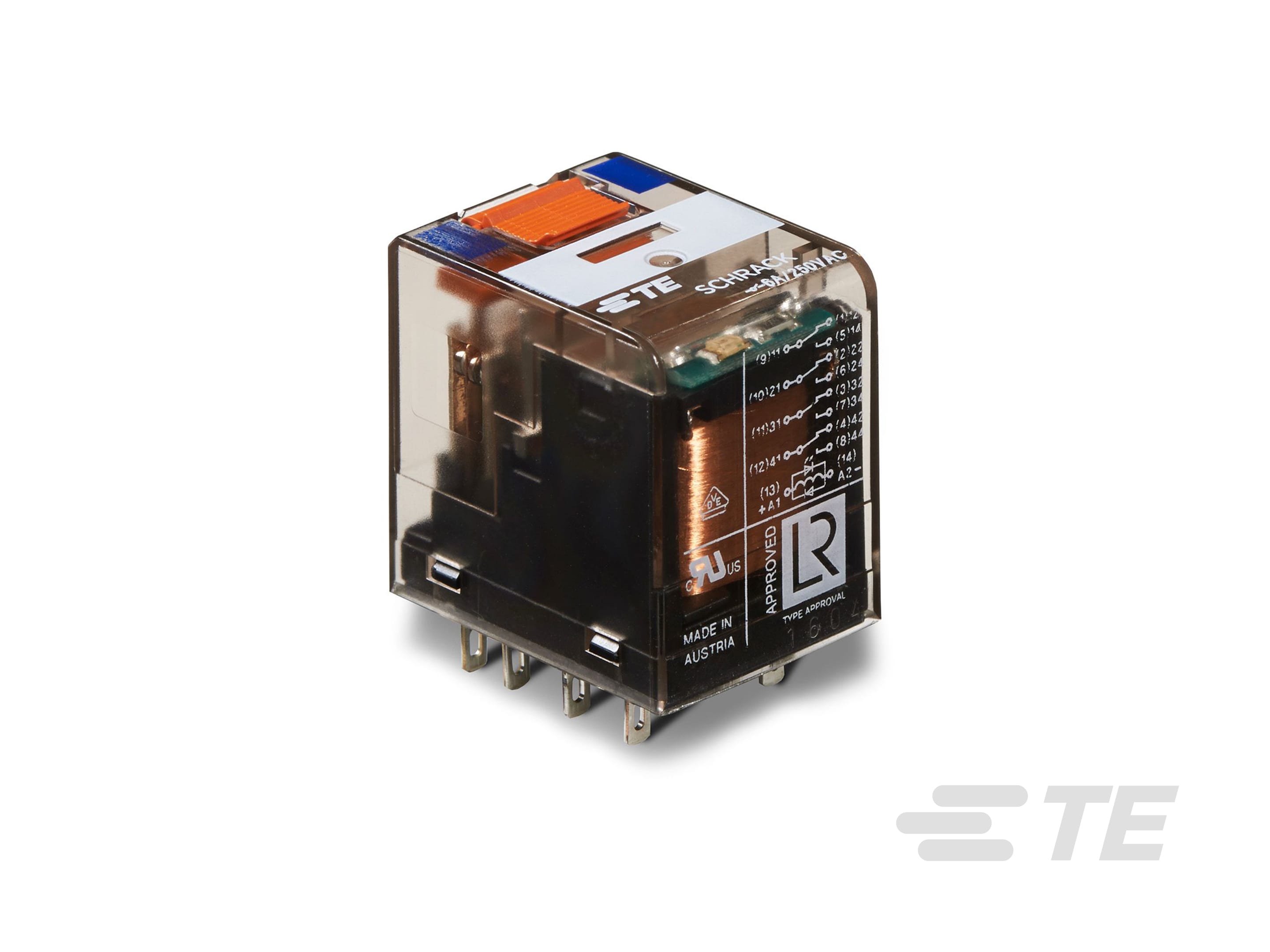

General Purpose Power Relay, Monostable, .759 W Coil, 777 ohm Coil Resistance, SCHRACK Miniature Relay PT, Power Relays

7-1415541-0

Aktiv

General Purpose Power Relay, Monostable, .759 W Coil, 777 ohm Coil Resistance, SCHRACK Miniature Relay PT, Power Relays

- SCHRACK
- SCHRACK Minirelais PT

Interne TE-Nummer 7-1415541-0
TE-interne Beschreibung: PT570LC4
Alias Nummer PT570LC4

Relaistyp : Universal-Leistungsrelais
Magnetspulensystem : Monostabil, AC
Spulenleistung (W): .759
Spulenwiderstand (Ω): 777
Spulenklassifizierung : Schutzdiode, UL-Spulenisolation Klasse F

Alle Eigenschaften anzeigen

Mehr Weniger

Muster bestellen
Kompatible Teile & Werkzeuge

Dokumente

CAD-Dateien

ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
3D PDF 3D_CVM_CVM_7-1415541-0_A.pdf 3D
Kundenmodell ENG_CVM_CVM_7-1415541-0_A.2d_dxf.zip Englisch
ENG_CVM_CVM_7-1415541-0_A.3d_igs.zip Englisch
ENG_CVM_CVM_7-1415541-0_A.3d_stp.zip Englisch

Datenblätter/Katalogseiten

Miniature Relay PT ENG_DS_PT_A.pdf Englisch

Produktspezifikationen

Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf Englisch

Freigabe Agentur

VDE-Zertifikat ENG_AAD_VDE_CERT_40009108_C1_3.pdf Englisch

UL ENG_AAD_UL_CERT_E214025_19990806_C1_6.pdf Englisch

Eigenschaften

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Produktmerkmale

Relaistyp : Universal-Leistungsrelais

Konfigurationsmerkmale

Spulenklassifizierung : Schutzdiode, UL-Spulenisolation Klasse F
Kontaktanordnung : 4 Form C, 4PDT, 4 C/O
Kontaktanzahl der Pole : 4

Elektrische Kennwerte

Ausschaltstrom (A): 6
Spulenleistung (W): .759
Spulenwiderstand (Ω): 777
Spulenspannung (VDC): 24
Kontaktnennstrom (A): 6
Kontaktumschaltlast (min.) : 10mA @ 12V
Kontaktschaltspannung (max.) (VAC): 240
Kontaktnennspannung (VAC): 240
Isolation im Neuzustand zwischen Kontakten und Spule (Vrms): 1200
Isolation im Neuzustand zwischen benachbarten Kontakten (Vrms): 2500
Kontaktbegrenzungs-Kurzzeitstrom (A): 300
Einschaltstrom (A): 12
Isolation im Neuzustand zwischen offenen Kontakten (Vrms): 1200

Sonstige Eigenschaften

Produktgewicht : 30 g [ 1.058 oz ]

Kontaktmerkmale

Kontaktmaterial : AgNi90/10

Klemmenmerkmale

Relais-Anschlussart : Stecker

Montage und Anschlusstechnik

Produkt-Montagetyp : Stecksockel

Abmessungen

Produkthöhe : 29 mm [ 1.14 in ]
Produktlänge : 28 mm [ 1.1 in ]
Produktbreite : 22.5 mm [ .885 in ]
Isolationskriechstrecke zwischen Kontakt & Spule : 4 mm [ .157 in ]
Isolationsabstand zwischen Kontakt & Spule (mm): 3

Verwendungsbedingungen

Betriebstemperaturbereich (°C): -40 – 70
Umgebungstemperatur (max.) : 70 °C [ 158 °F ]
Umgebungsschutzkategorie : RTII

Betrieb/Anwendung

Anzeigetyp : LED
Magnetspulensystem : Monostabil, AC
Antriebssystem : DC

Verpackungsmerkmale

Verpackungsmethode : Karton & Schlauch, Karton & Schlauch

Weitere

Kontaktstrom (A): 5 – 10
Breite (mechanisch) (mm): 20 – 25
Spulen-Leistungsklasse (W): .6 – .8
Höhe von - bis (mechanisch) (mm): 25 – 30
Länge (mechanisch) (mm): 25 – 30
