Name: RT234024
Brand: SCHRACK
Price: 4.28 EUR
Availability: InStock

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Produktmerkmale

Relais-/Schütztyp : Universal-Leistungsrelais

Konfigurationsmerkmale

Spulenklassifizierung : UL-Spulenisolation Klasse F
Kontaktanzahl der Pole : 1
Kontaktanordnung : 1 Form A SPST-NO

Elektrische Kennwerte

Spulenwiderstand (Ω): 1440
Kontaktschaltspannung (max.) (VAC): 400
Isolation im Neuzustand zwischen offenen Kontakten (Vrms): 1000
Ausschaltstrom (A): 12
Kontaktbegrenzungs-Dauerstrom (A): 12
Einschaltstrom (A): 25
Kontaktbegrenzungs-Kurzzeitstrom (A): 12
Kontaktnennstrom (A): 12
Spulenspannung (VDC): 24
Kontaktnennspannung (VAC): 250
Spulenleistung DC (W): .4
Isolation im Neuzustand zwischen Kontakten und Spule (Vrms): 5000

Sonstige Eigenschaften

Produktgewicht : 14 g [ .494 oz ]
Gehäusetyp : flussmittelbeständig, automatisch lötfähig

Kontaktmerkmale

Kontaktmaterial : AgNi90/10

Klemmenmerkmale

Hauptleitungs-/Verbindungstyp : Lötstifte
Spulenanschluss-Typ : Lötstifte

Montage und Anschlusstechnik

Produkt-Montagetyp : Leiterplattenmontage

Abmessungen

Produkthöhe : 15.7 mm [ .618 in ]
Produktlänge : 29 mm [ 1.14 in ]
Produktbreite : 12.7 mm [ .5 in ]
Isolationskriechstrecke zwischen Kontakt & Spule : 10 mm [ .394 in ]
Isolationsabstand zwischen Kontakt & Spule : 10 mm [ .394 in ]

Verwendungsbedingungen

Umgebungsschutzkategorie : RTII
Betriebstemperaturbereich : -40 – 85 °C [ -40 – 185 °F ]
Umgebungstemperatur (max.) : 85 °C [ 185 °F ]

Betrieb/Anwendung

Lötverfahren : wellenlötbar
Stromform : DC
Magnetspulensystem : monostabil

Verpackungsmerkmale

Verpackungsmethode : Carton, Tube

Weitere

Umgebungstemperaturklasse (°C): 70 – 85
Kontaktstrom (A): 16
Spulen-Leistungsklasse (W): ,3 – ,4
Höhe von - bis (mechanisch) (mm): 15 – 16
Länge (mechanisch) (mm): 25 – 30
Breite (mechanisch) (mm): 12 – 16

RT234024

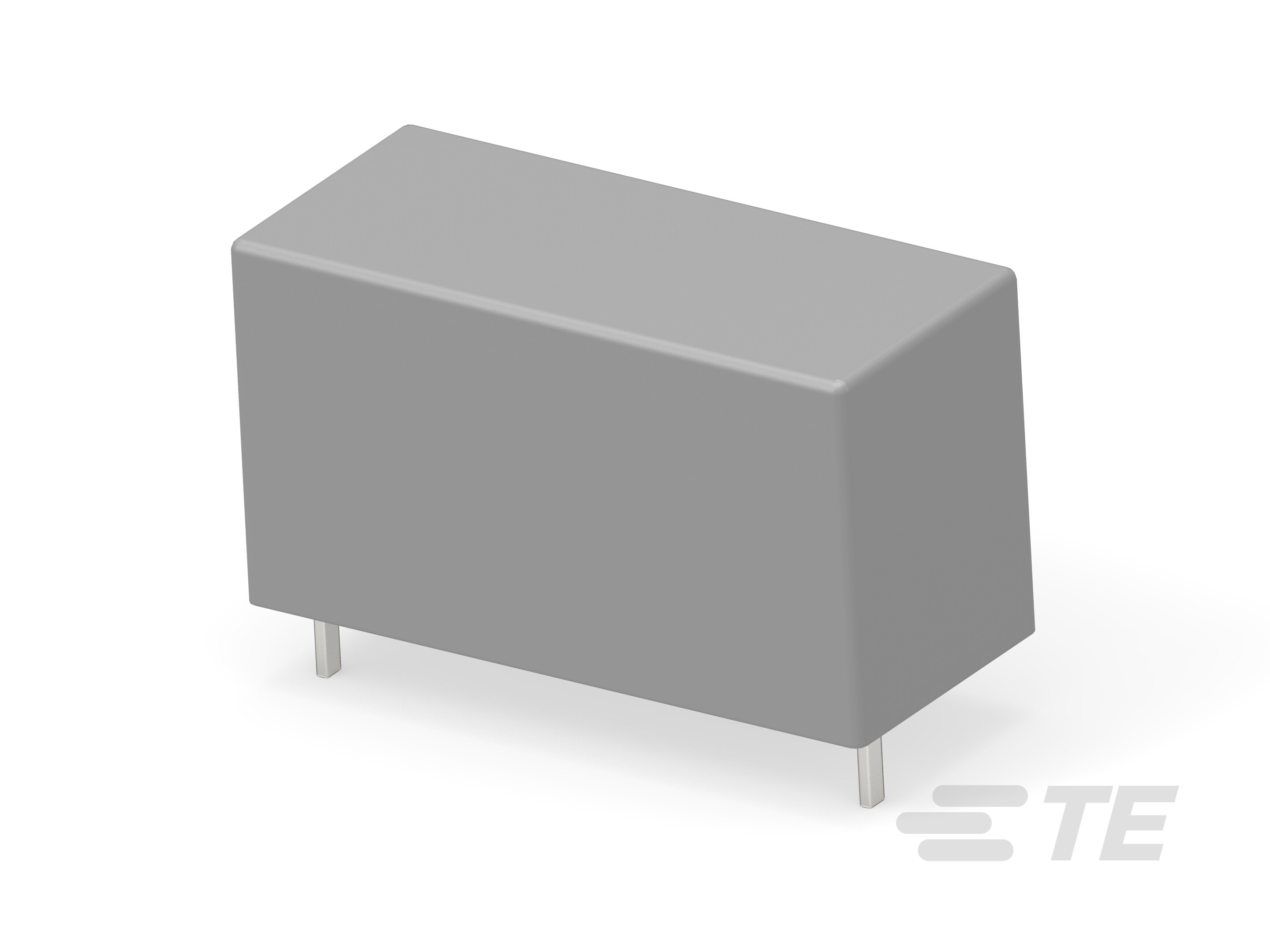

General Purpose Power Relay, DC, Monostable, 1 Form A SPST-NO, 12 A Contact Rating, 24 VDC Coil Voltage, SCHRACK Power PCB Relay RT1

RT234024

General Purpose Power Relay, DC, Monostable, 1 Form A SPST-NO, 12 A Contact Rating, 24 VDC Coil Voltage, SCHRACK Power PCB Relay RT1

Relais-/Schütztyp : Universal-Leistungsrelais

Stromform : DC

Magnetspulensystem : monostabil

Kontaktanordnung : 1 Form A SPST-NO

Kontaktnennstrom (A): 12
