530733-3

Aktiv

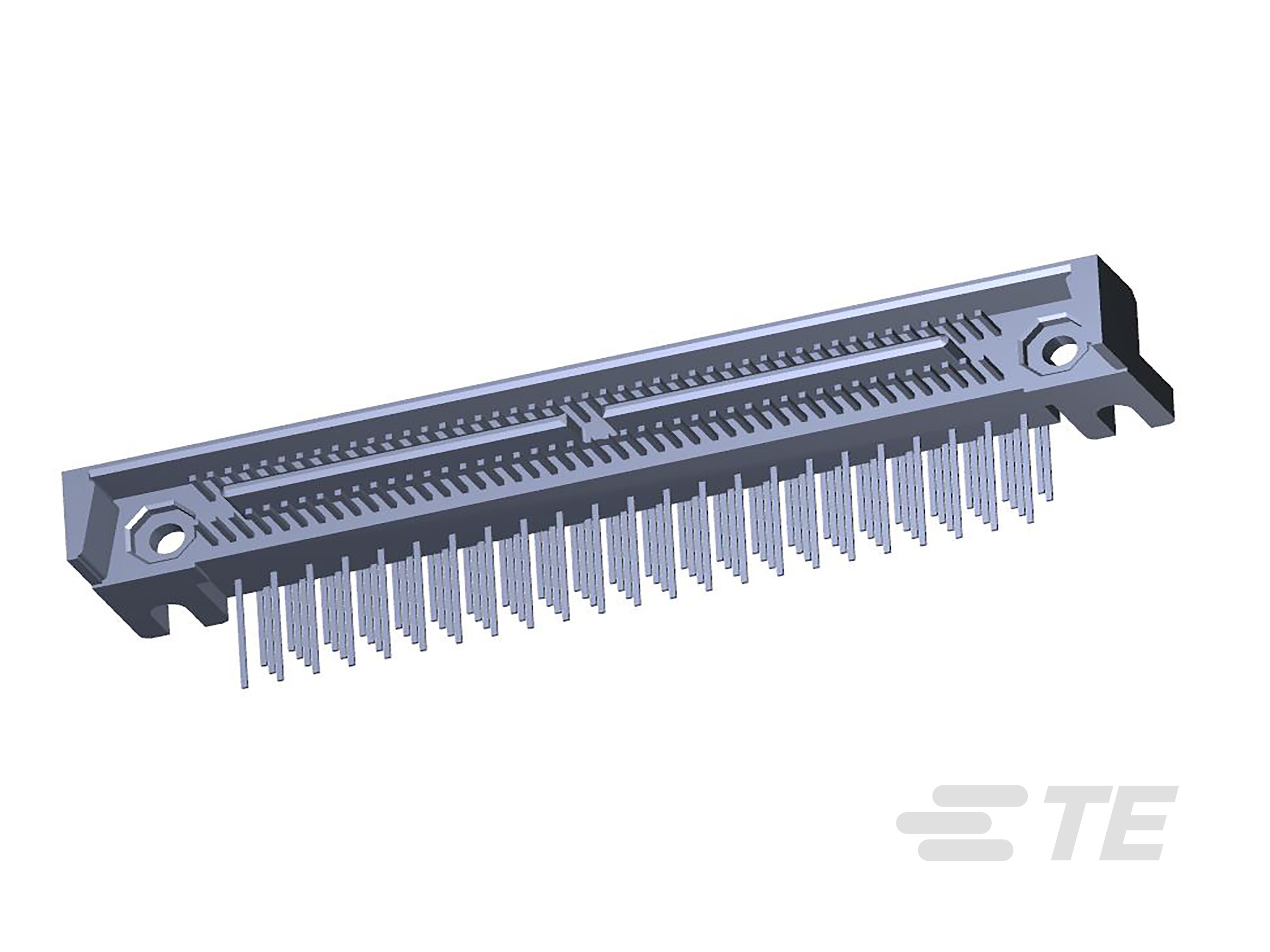

PCB Mount Header, Right Angle, Board-to-Board, 60 Position, 1.27 mm [.05 in] Centerline, Partially Shrouded, Gold (Au), Through Hole - Solder

530733-3

Aktiv

PCB Mount Header, Right Angle, Board-to-Board, 60 Position, 1.27 mm [.05 in] Centerline, Partially Shrouded, Gold (Au), Through Hole - Solder

- AMP

Interne TE-Nummer 530733-3
TE-interne Beschreibung: MINI-BX PIN HDR ASY 60 POS RA

PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage
Montageausrichtung : Rechter Winkel
Steckverbindersystem : Leiterplatte-an-Leiterplatte
Anzahl der Positionen : 60
Anzahl der Reihen : 2

Alle Eigenschaften anzeigen

Mehr Weniger

Kompatible Teile & Werkzeuge

Dokumente

Produktzeichnungen

ASSEMBLY,PIN HEADER, MINI-BOX RIGHT ANGLE ENG_CD_530733_F.pdf Englisch

CAD-Dateien

ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
3D PDF 3D_CVM_CVM_530733-3_T.pdf 3D
Kundenmodell ENG_CVM_CVM_530733-3_T.2d_dxf.zip Englisch
ENG_CVM_CVM_530733-3_T.3d_igs.zip Englisch
ENG_CVM_CVM_530733-3_T.3d_stp.zip Englisch

Benutzeranleitungen

Anleitung (USA) ENG_SS_408-7825_O.pdf Englisch
S_408-7825_O.tif Englisch

Produktänderungs-Mitteilung

Produktänderungs-Mitteilung ansehen Login erforderlich für den Zugriff auf Produktänderungs-Mitteilung

Eigenschaften

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

Produktmerkmale

PCB-Steckverbindermontagetyp : Stiftleiste für die Leiterplattenmontage
Steckverbindersystem : Leiterplatte-an-Leiterplatte
Stiftleistentyp : Teilweise ummantelt
Abdichtbar : Nein
Steckverbinder/Kontakt-Anschluss an : Leiterplatte
Steckverbinder-Produkttyp : Steckverbindersatz

Konfigurationsmerkmale

stapelbar : Nein
Montageausrichtung : Rechter Winkel
Anzahl der Positionen : 60
Anzahl der Reihen : 2

Elektrische Kennwerte

Spannungsfestigkeit (max.) (VAC): 600

Sonstige Eigenschaften

Primäre Produktfarbe : Grau

Kontaktmerkmale

PCB-Kontaktanschluss-Beschichtungsmaterial : Zinn-Blei
Kontaktgrundmaterial : Messing
Kontakt-Layout : Versetzt
Vierkantpfosten-Abmessungen : .46 mm [ .018 in ]
Beschichtungsdicke des Steckbereichs : .76 µm [ 30 µin ]
PCB-Kontaktanschluss-Beschichtungsmaterial : Matt
Beschichtungsmaterial des Kontaktsteckbereichs : Gold (Au)
Kontakttyp : Stift
Kontaktnennstrom (max.) (A): 1.5

Klemmenmerkmale

Anschlusspfosten und Auslauflänge (mm): 2.79, 4.69, 6.6, 8.5
Anschlusspfosten und Auslauflänge (in): .11, .185, .26, .335
Rechteckiger Anschlusspfosten und Restdicke : .23 mm [ .009 in ]
Rechteckiger Anschlusspfosten und Restbreite : .46 mm [ .018 in ]
Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

Montage und Anschlusstechnik

Gegensteckführungstyp : Kodiert
Leiterplattenhalterung : Ohne
Leiterplattenmontage-Ausrichtung : Mit
Steckverbinderbefestigungs-Typ : Leiterplattenmontage
Gegensteckführung : Mit

Gehäusemerkmale

Gehäusematerial : LCP (Liquid Crystal Polymer, Flüssigkristallpolymer)
Mitte-Mitte-Abstand (Pitch) : 1.27 mm [ .05 in ]

Abmessungen

Steckverbinderhöhe : 13.21 mm [ .52 in ]
Leiterplattendicke (empfohlen) : .05 – .07 mm [ .054 – .07 in ]
Stapelhöhe : 15.24 mm [ .6 in ]
Reihenabstand : 3.81 mm [ .15 in ]

Verwendungsbedingungen

Betriebstemperaturbereich : -65 – 125 °C [ -85 – 257 °F ]

Betrieb/Anwendung

Montageprozess-Funktion : Keine
Stromkreis Anwendung : Strom und Signale

Industriestandards

UL-Brandschutzklasse : UL 94V-0

Verpackungsmerkmale

Verpackungsmenge : 6
Verpackungsmethode : Paket
