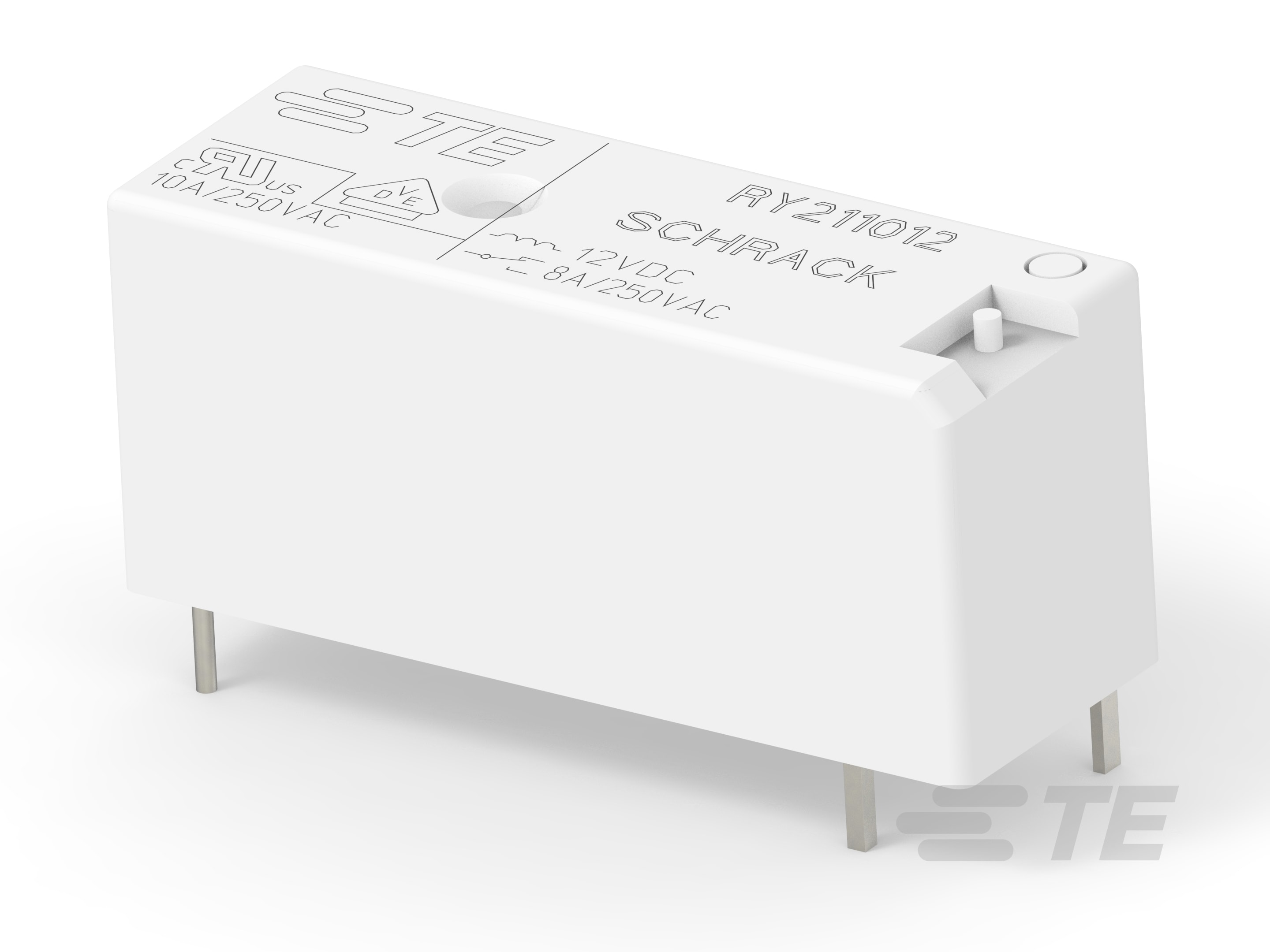

RY211012

Aktiv

General Purpose Power Relay, Monostable, .23 W Coil, 627 ohm Coil Resistance, UL Coil Insulation Class F, 12 VDC Coil Voltage, Power Relays

RY211012

Aktiv

General Purpose Power Relay, Monostable, .23 W Coil, 627 ohm Coil Resistance, UL Coil Insulation Class F, 12 VDC Coil Voltage, Power Relays

- SCHRACK

Interne TE-Nummer 4-1393224-6
TE-interne Beschreibung: RY211012

Relaistyp : Universal-Leistungsrelais
Magnetspulensystem : Monostabil, AC
Spulenleistung (W): .23
Spulenwiderstand (Ω): 627
Spulenklassifizierung : UL-Spulenisolation Klasse F

Alle Eigenschaften anzeigen

Mehr Weniger

Muster bestellen
Kompatible Teile & Werkzeuge

Dokumente

CAD-Dateien

ECAD-Modell herunterladen
Laden Sie den kostenlosen library Loader herunter, um diese Datei in Ihr ECAD-Tool zu konvertieren. Mehr über ECAD-Modelle erfahren.
3D PDF 3D_CVM_CVM_4-1393224-6_D.pdf 3D
Kundenmodell ENG_CVM_CVM_4-1393224-6_D.3d_igs.zip Englisch
ENG_CVM_CVM_4-1393224-6_D.3d_stp.zip Englisch
ENG_CVM_CVM_4-1393224-6_D.2d_dxf.zip Englisch

Datenblätter/Katalogseiten

Miniature Power PCB Relay RYII ENG_DS_RYII_A1.pdf Englisch

Produktspezifikationen

Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf Englisch

Freigabe Agentur

VDE-Zertifikat ENG_AAD_VDE_CERT_40009639_C1_9.pdf Englisch

CQC_CERT_16002154262_C1 ENG_AAD_CQC_CERT_16002154262_C1_2.pdf Englisch

UL ENG_AAD_UL_CERT_E214025_19931018_C1_11.pdf Englisch

Eigenschaften

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Produktmerkmale

Relaistyp : Universal-Leistungsrelais

Konfigurationsmerkmale

Spulenklassifizierung : UL-Spulenisolation Klasse F
Kontaktanordnung : 1 Form C, SPDT, 1 C/O
Kontaktanzahl der Pole : 1

Elektrische Kennwerte

Ausschaltstrom (A): 8
Spulenleistung (W): .23
Spulenwiderstand (Ω): 627
Spulenspannung (VDC): 12
Kontaktnennstrom (A): 8
Kontaktumschaltlast (min.) : 10mA @ 12V
Kontaktschaltspannung (max.) (VAC): 400
Kontaktnennspannung (VAC): 250
Isolation im Neuzustand zwischen Kontakten und Spule (Vrms): 5000
Kontaktbegrenzungs-Dauerstrom (A): 8
Kontaktbegrenzungs-Kurzzeitstrom (A): 8
Einschaltstrom (A): 8
Isolation im Neuzustand zwischen offenen Kontakten (Vrms): 1000

Sonstige Eigenschaften

Produktgewicht : 8 g [ .282 oz ]

Kontaktmerkmale

Kontaktmaterial : AgNi0.15

Klemmenmerkmale

Relais-Anschlussart : PCB Termination
Kontaktkonfiguration : Lötstifte

Montage und Anschlusstechnik

Produkt-Montagetyp : Leiterplatte

Abmessungen

Produkthöhe : 12.3 mm [ .484 in ]
Produktlänge : 28.5 mm [ 1.12 in ]
Produktbreite : 10.1 mm [ .397 in ]
Isolationskriechstrecke zwischen Kontakt & Spule : 8 mm [ .315 in ]
Isolationsabstand zwischen Kontakt & Spule : 8 mm [ .315 in ]

Verwendungsbedingungen

Umgebungstemperatur (max.) : 70 °C [ 158 °F ]
Umgebungsschutzkategorie : RTII

Betrieb/Anwendung

Magnetspulensystem : Monostabil, AC
Lötverfahren : Wellenlötzinn
Antriebssystem : DC

Verpackungsmerkmale

Verpackungsmethode : Karton & Schlauch, Karton & Schlauch, Tube

Weitere

Kontaktstrom (A): 16
Breite (mechanisch) (mm): 10 – 12
Spulen-Leistungsklasse (W): .2 – .3
Höhe von - bis (mechanisch) (mm): 12 – 13
Umgebungstemperaturklasse (°C): 50 – 70
Länge (mechanisch) (mm): 25 – 30
