Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

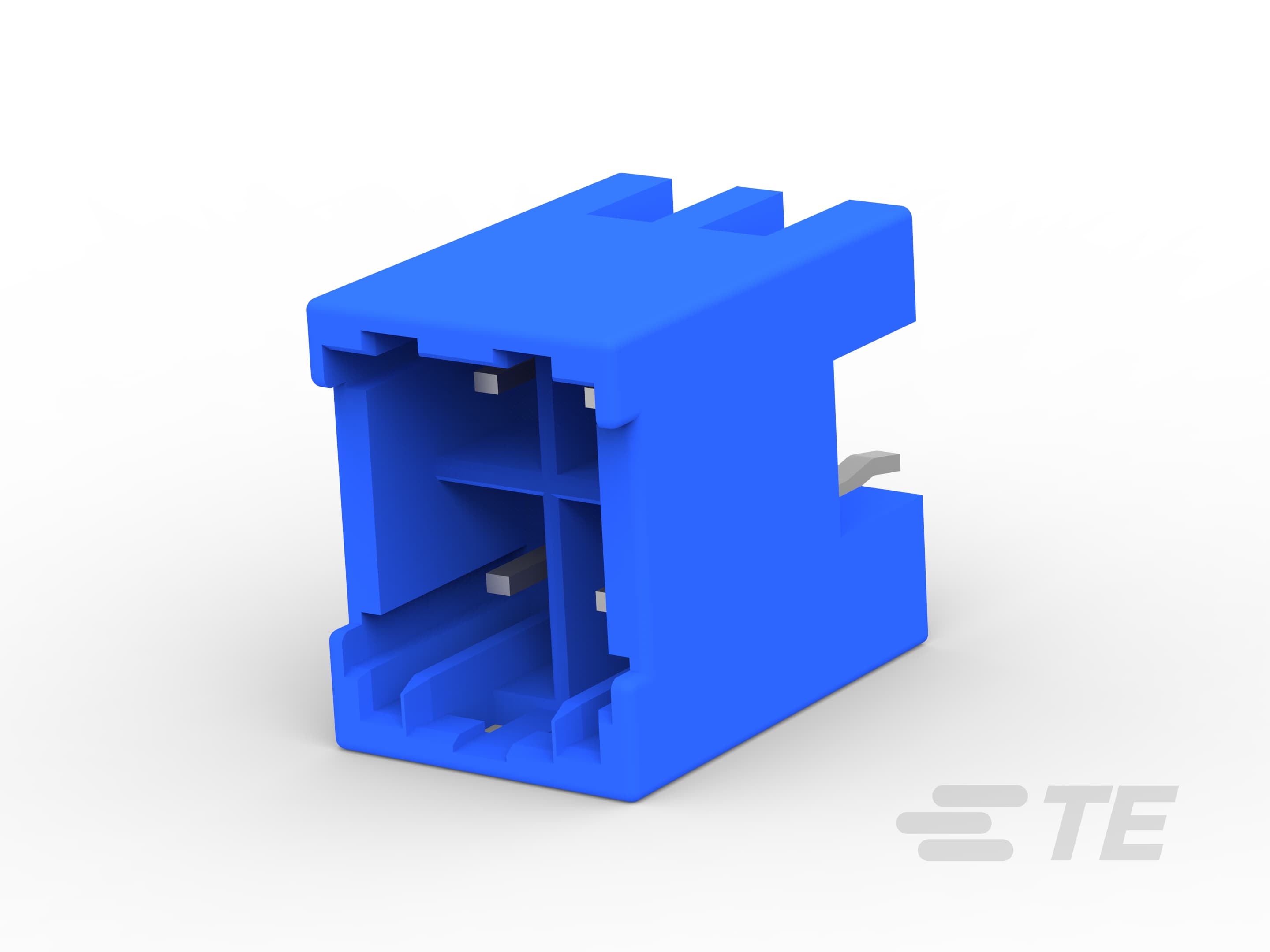

• Steckverbinderform : Rechteckig

• Gemischte und Hybrid-Stiftleiste : Nein

• PCB-Steckverbindertyp : Stiftleiste für die Leiterplattenmontage

• Steckverbindersystem : Draht-an-Leiterplatte

• Stiftleistentyp : Vollständig ummantelt

• Abdichtbar : Nein

• Steckverbinder/Kontakt-Anschluss an : Leiterplatte

• Steckverbinder-Produkttyp : Steckverbindersatz

• Steckerkontakt-Ladezustand : Voll bestückt

• Anzahl der Leistungspole : 4

• Anzahl der bestückten Positionen : 4

• Spaltenanzahl : 2

• Montageausrichtung : Vertikal

• Anzahl der Positionen : 4

• Anzahl der Reihen : 2

• Betriebsspannung (VDC): 250

• Betriebsspannung (VAC): 250

• Primäre Produktfarbe : Blau

• PCB-Kontaktanschluss-Beschichtungsmaterial : Zinn

• Steckzungendicke : .5 mm [ .02 in ]

• Kontaktgrundmaterial : Kupferlegierung

• Steckbereich-Länge : 3.65 mm [ .143 in ]

• Kontakt-Layout : Matrix

• PCB-Kontaktanschluss-Beschichtungsmaterialdicke : 2 µm [ 78.74 µin ]

• Kontaktform : Rechteckig

• Steckzungenbreite : .7 mm [ .028 in ]

• Beschichtungsdicke des Steckbereichs : 2 µm [ 78.74 µin ]

• Unterbeschichtungsmaterialdicke : 1.27 µm [ 50 µin ]

• Unterbeschichtungsmaterial des Kontakts : Nickel

• Beschichtungsmaterial des Kontaktsteckbereichs : Zinn (Sn)

• Kontakttyp : Flachstecker

• Kontaktnennstrom (max.) (A): 4

• Anschlusspfosten und Auslauflänge : 3 mm [ .118 in ]

• Rechteckiger Anschlusspfosten und Restdicke : .46 mm [ .018 in ]

• Rechteckiger Anschlusspfosten und Restbreite : .5 mm [ .02 in ]

• Anschlusstyp (an Leiterplatte) : Durchsteckmontage - Löten

• Leiterplattenmontage-Ausrichtung : Fixierstifte

• Gegensteckführungstyp : Kodiert

• Leiterplatten-Halterungstyp : Geknickt

• Steckverriegelung : Mit

• Steckverriegelungstyp : Verriegelungsfenster

• Panelmontagevorrichtung : Ohne

• Leiterplattenhalterung : Mit

• Leiterplattenmontage-Ausrichtung : Mit

• Steckverbinderbefestigungs-Typ : Leiterplattenmontage

• Gegensteckführung : Mit

• Gehäusematerial : Nylon 6/6 GF

• Steckeingangsposition : Oben

• Mitte-Mitte-Abstand (Pitch) : 3.3 mm [ .129 in ]

• Steckverbinderlänge : 9.1 mm [ .358 in ]

• Steckverbinderhöhe : 13.4 mm [ .527 in ]

• Leiterplattendicke (empfohlen) : 1.6 mm [ .062 in ]

• Steckverbinderbreite : 11.6 mm [ .456 in ]

• Reihenabstand : 5.2 mm [ .205 in ]

• Betriebstemperatur (max) : 105 °C [ 221 °F ]

• Betriebstemperaturbereich : -30 – 105 °C [ '-22 – 221 °F ]

• Stromkreis Anwendung : Leistung

• Bezugswert des Glühdrahts : Glühdrahttest bei 750 °C (ohne Flamme)

• UL-Brandschutzklasse : UL 94V-0
