Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

• Produkttyp : Relais

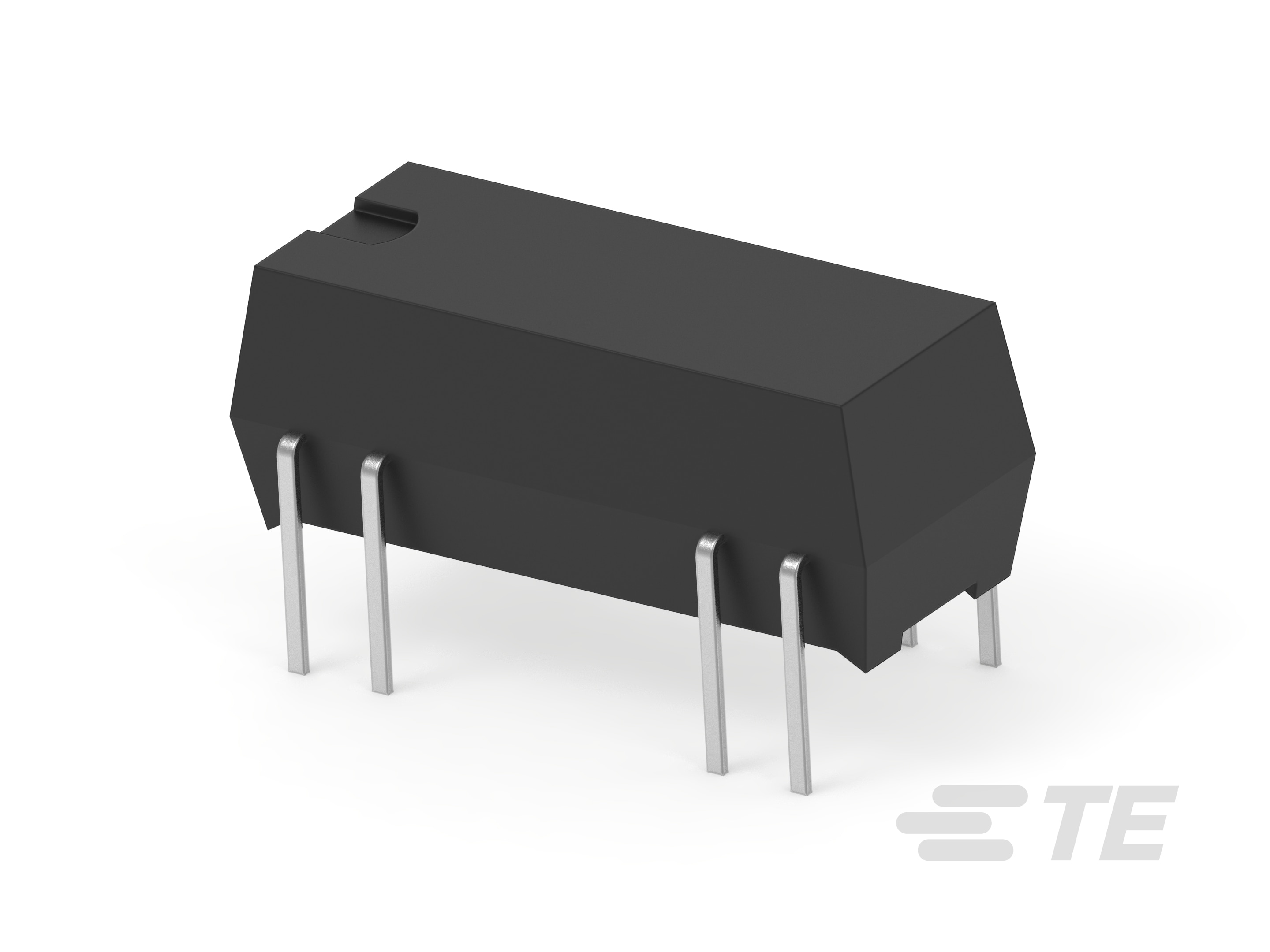

• Relaisausführung : Reedrelais V23100-V4

• Relaistyp : Reedrelais V23100-V4

• Spulenklassifizierung : Diode

• Kontaktumschaltlast (min.) : 10mA @ .01V

• Kontaktausschaltstrom (A): .4

• Kontaktnennspannung (VDC): 24

• Signalrelais – Spulennennleistung (DC) (mW): 70

• Signalrelais – Spulennennspannung (VDC): 5

• Signalrelais – Kontaktschaltspannung (max.) (VDC): 175

• Signalrelais – Spulenmagnetsystem : Monostabil, DC

• Spulentyp : Monostabil

• Kontaktgrenzdauerstrom (A): 1.2

• Spulenwiderstand (Ω): 200

• Kontakteinschaltstrom (A): .4

• Anfangsisolierwiderstand (MΩ): 1000000

• Stromverbrauch (mW): 50 – 288

• Ursprüngliche dielektrische Isolation zwischen Spule/Kontaktklasse : 1000 V – 1500 VA

• Ursprüngliche dielektrische Isolation zwischen Kontakten und Spule (Vrms): 1500

• Kontaktgrenzkurzzeitstrom (A): .4

• Ursprüngliche dielektrische Isolation zwischen offenen Kontakten (Vrms): 200

• Antriebssystem : DC

• Spulennennleistungs-Klasse : 100 – 150 mW

• Isolation (HF-Parameter) : -20.7dB @ 900MHz, -39dB @ 100MHz

• Einfügedämpfung (HF-Parameter) : -.02dB @ 100MHz, -.27dB @ 900MHz

• Gewicht : 1.8 g [ .0635 oz ]

• Signalrelais – Kontakttyp : PCB-THT

• Signalrelais – Kontaktnennstrom (A): .5

• Signalrelais – Kontaktanordnung : 1 Form C (CO)

• Kontaktmaterial : Ruthenium

• Kontaktnummern der Pole : 1

• Kontaktsonderfunktionen : Reedkontakte

• Kontaktstromklasse : 0 – 2 A

• Kontaktbeschichtungsmaterial : Ruthenium

• Verbindungstyp : Durchsteckmontage

• Signalrelais – Befestigungstyp : Leiterplatte, Leiterplatte

• Höhenklasse (mechanisch) : 7 – 8 mm

• Länge : 19.3 mm [ .76 in ]

• Längenklasse (mechanisch) : 16 – 20 mm

• Höhe : 7.5 mm [ .295 in ]

• Breite : 7 mm [ .276 in ]

• Breitenklasse (mechanisch) : 6 – 8 mm

• Betriebstemperaturbereich (°C): -40 – 85

• Umgebungstemperaturklasse : 70 – 85°C

• Umgebungstemperatur (max.) : 85 °C [ 85 °F ]

• Leistungstyp : Standard
