1376174-1

Aktiv

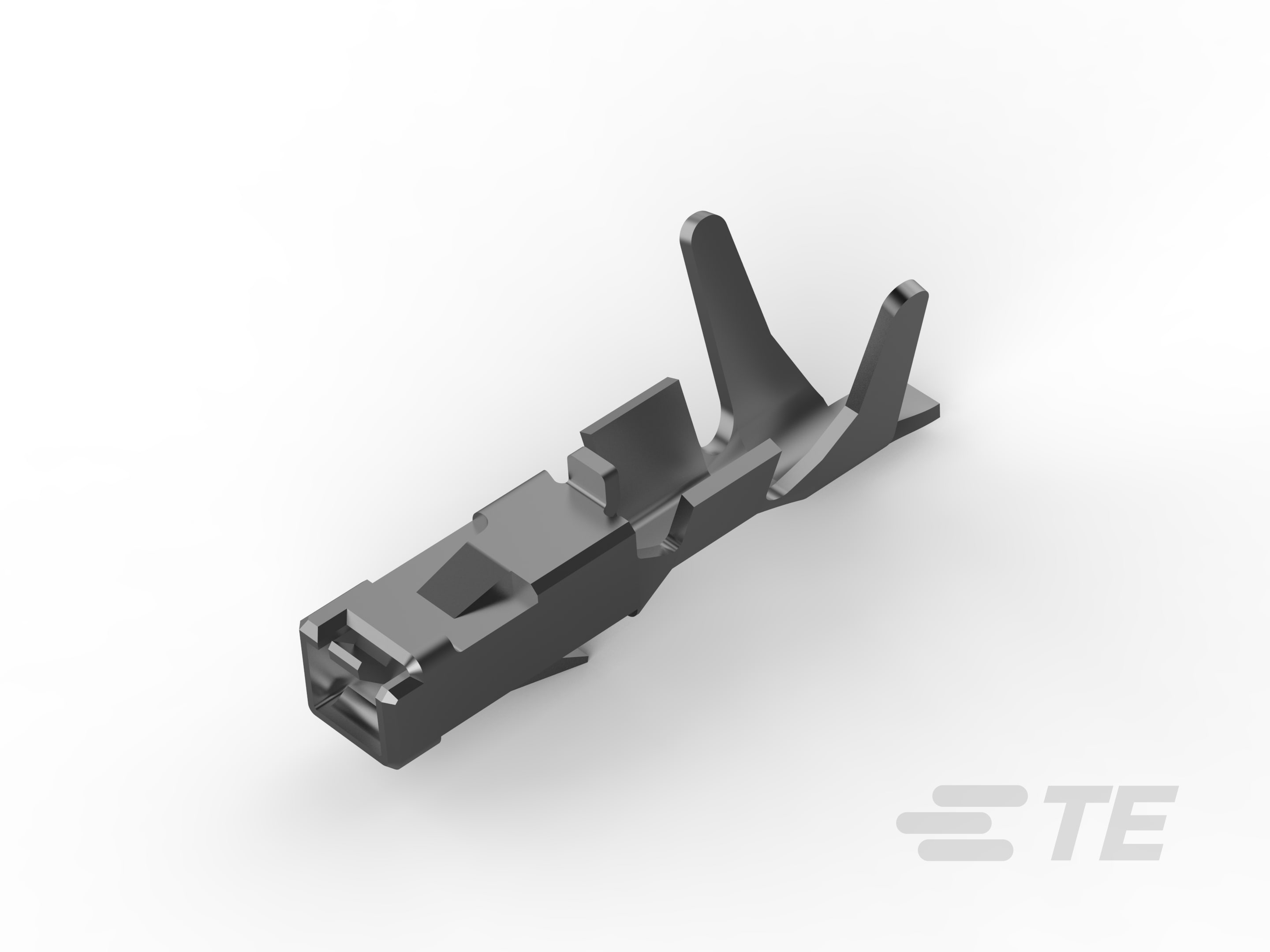

Special Purpose Terminals, Receptacle, 28 – 24 AWG Wire Size, Pre-Tin Plating, Length .29 in [7.35 mm], Reel, Wire Insulation Support, Straight

BACK LIGHT CONNECTOR REC 28-24 PTPPHBZ-1376174-1

1376174-1

Aktiv

Special Purpose Terminals, Receptacle, 28 – 24 AWG Wire Size, Pre-Tin Plating, Length .29 in [7.35 mm], Reel, Wire Insulation Support, Straight

Interne TE-Nummer 1376174-1
TE-interne Beschreibung: BACK LIGHT CONNECTOR REC 28-24 PTPPHBZ

Spezialkontakttyp : Buchse
Drahtgröße (AWG): 28 – 24
Material der Klemmenbeschichtung : Vorverzinnt
Länge des Produkts : 7.35 mm [ .29 in ]
Verpackungsmethode : Trommel

Alle Eigenschaften anzeigen

Mehr Weniger

Kompatible Teile & Werkzeuge

Dokumente

Produktzeichnungen

BACK LIGHT CONN REC CONT M-TYPE tif Englisch
BACK LIGHT CONNECTOR REC 28-24 PTPPHBZ BACK LIGHT CONNECTOR REC 28-24 PTPPHBZ Englisch

CAD-Dateien

3D PDF 3D_CVM_CVM_1376174-1_D_c-1376174-1-d-3d.pdf 3D
Kundenmodell ENG_CVM_CVM_1376174-1_D_c-1376174-1-d.2d_dxf.zip Englisch
ENG_CVM_CVM_1376174-1_D_c-1376174-1-d.3d_igs.zip Englisch
ENG_CVM_CVM_1376174-1_D_c-1376174-1-d.3d_stp.zip Englisch

Produktspezifikationen

Crimping for Back Light Contact JPN_SS_114-5294_C.pdf Japanisch
JPN_SS_114-5294_C.tif Japanisch
Anwendungsspezifikation JPN_SS_114-5294-2_O.tif Japanisch
JPN_SS_114-5294-2_O.pdf Japanisch
Produktspezifikation JPN_SS_108-5706_C.pdf Japanisch
JPN_SS_108-5706_C.tif Japanisch
JPN_SS_108-5856_B.tif Japanisch
JPN_SS_108-5856_B.pdf Japanisch
JPN_SS_108-5925_B.tif Japanisch
JPN_SS_108-5925_B.pdf Japanisch
JPN_SS_108-5926-1_O.tif Japanisch
JPN_SS_108-5926-1_O.pdf Japanisch
JPN_SS_108-5948_B.tif Japanisch
JPN_SS_108-5948_B.pdf Japanisch
JPN_SS_108-5986_A.tif Japanisch
JPN_SS_108-5986_A.pdf Japanisch
Qualifizierungstestbericht JPN_SS_501-5523_O.tif Japanisch
JPN_SS_501-5523_O.pdf Japanisch
JPN_SS_501-5603_O.tif Japanisch
JPN_SS_501-5603_O.pdf Japanisch

Eigenschaften

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

Produktmerkmale

Abdichtbar : Nein

Konfigurationsmerkmale

Kompatibel mit Leitungs- und Kabeltyp : Einzeldraht

Kontaktmerkmale

Hülsentyp : Open
Spezialkontakttyp : Buchse
Material der Klemmenbeschichtung : Vorverzinnt
Klemmenausrichtung : Gerade

Montage und Anschlusstechnik

Drahtisolationsunterstützung : Mit

Abmessungen

Drahtgröße (AWG): 28 – 24
Länge des Produkts : 7.35 mm [ .29 in ]
Kompatibler Isolationsdurchmesser (max.) : 1.7 mm [ .067 in ]
Kompatibler Isolationsdurchmesserbereich : .9 – 1.7 mm [ .035 – .067 in ]

Verwendungsbedingungen

Isolationsoption : Unisoliert
Betriebstemperaturbereich : -40 – 110 °C [ -40 – 230 °F ]

Verpackungsmerkmale

Verpackungsmethode : Trommel
