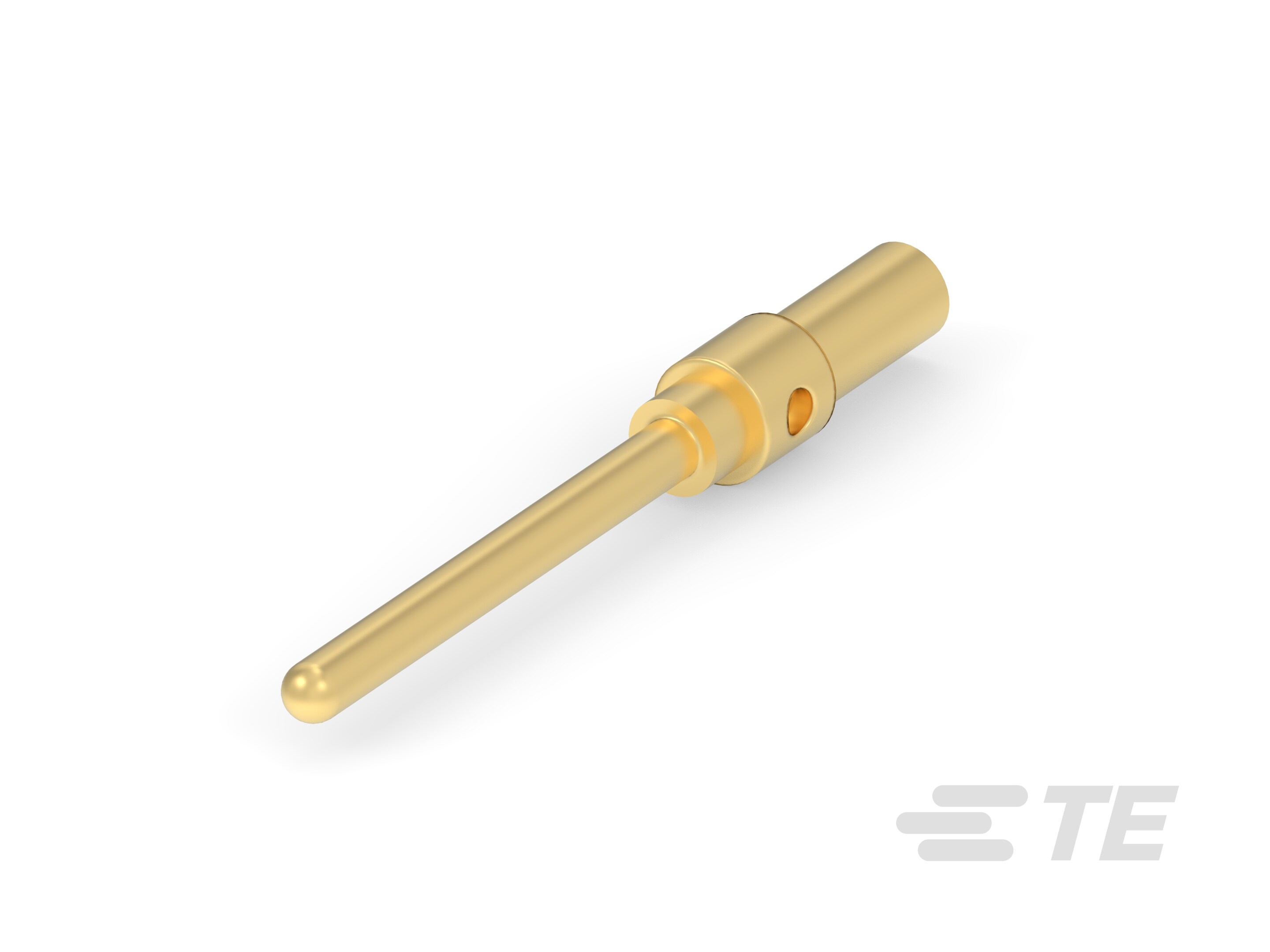

Name: M12 CRIMP CONTACT PIN 0.8MM AWG22/AWG24
Brand: TE Connectivity (TE)
Price: 6.33 EUR
Availability: InStock

Die aktuellen behördlichen Zulassungen für dieses Produkt finden Sie im Reiter ‚Dokumente‘ oder hier.

Hinweis: Bitte verwenden Sie für alle Designschritte die Produktzeichnung.

Produktmerkmale

Montageart : Elektrischer Steckverbinder
Steckverbinder-Produkttyp : Steckverbindersatz
Montageanforderung : Nicht montiertes Kit
Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel
Rundsteckverbindertyp : Stecker

Konfigurationsmerkmale

Anzahl der Positionen : 0
Anzahl der Leistungspole : 0
Anzahl der Signalpositionen : 0

Elektrische Kennwerte

Betriebsspannung (VDC): 30

Sonstige Eigenschaften

Primäre Produktfarbe : Naturbelassen

Kontaktmerkmale

Rundsteckverbinder – Kontakttyp : Stift

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel : Crimpverbindung

Montage und Anschlusstechnik

Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

Abmessungen

Drahtgröße (AWG): 28 – 22
Drahtgröße (mm²): .08 – .34

Verwendungsbedingungen

IP-Schutzklasse für Staub : 6
Betriebstemperaturbereich : -40 – 85 °C [ -40 – 185 °F ]

Betrieb/Anwendung

Haltbarkeit (Cycles): 250

Industriestandards

Kompatibilität mit zugelassenen Produkten : IEC

Verpackungsmerkmale

Verpackungsmenge : 1

1-2314097-1

0 Position Circular Connector, Wire & Cable, Cable Mount (Free-Hanging), 0 Power Positions, 0 Signal Positions, 28 – 22 AWG, M12 Rail PG Clamp

1-2314097-1

0 Position Circular Connector, Wire & Cable, Cable Mount (Free-Hanging), 0 Power Positions, 0 Signal Positions, 28 – 22 AWG, M12 Rail PG Clamp

Anzahl der Positionen : 0

Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

Anzahl der Leistungspole : 0

Anzahl der Signalpositionen : 0

Dokumente

Produktzeichnungen

CAD-Dateien

Datenblätter/Katalogseiten

Produktänderungs-Mitteilung

Eigenschaften

Produktmerkmale

Montageart : Elektrischer Steckverbinder

Steckverbinder-Produkttyp : Steckverbindersatz

Montageanforderung : Nicht montiertes Kit

Steckverbinder/Kontakt-Anschluss an : Leitungen und Kabel

Rundsteckverbindertyp : Stecker

Konfigurationsmerkmale

Anzahl der Positionen : 0

Anzahl der Leistungspole : 0

Anzahl der Signalpositionen : 0

Elektrische Kennwerte

Betriebsspannung (VDC): 30

Sonstige Eigenschaften

Primäre Produktfarbe : Naturbelassen

Kontaktmerkmale

Rundsteckverbinder – Kontakttyp : Stift

Klemmenmerkmale

Anschlussmethode zu Draht und Kabel : Crimpverbindung

Montage und Anschlusstechnik

Steckverbinderbefestigungs-Typ : Kabelbefestigung (freihängend)

Abmessungen

Drahtgröße (AWG): 28 – 22

Drahtgröße (mm²): .08 – .34

Verwendungsbedingungen

IP-Schutzklasse für Staub : 6

Betriebstemperaturbereich : -40 – 85 °C [ -40 – 185 °F ]

Betrieb/Anwendung

Haltbarkeit (Cycles): 250

Industriestandards

Kompatibilität mit zugelassenen Produkten : IEC

Verpackungsmerkmale

Verpackungsmenge : 1

Produkt-Compliance
