Conectores de sinal misto e de energia para aplicações automotivas

A TE oferece o portfólio mais abrangente de soluções de conectores mistos, combinando diversas combinações de soluções de conectores de sinal e de potência baixa a média. Fornecendo plataformas versáteis e prontas para uso de conectores automotivos selados e não selados de alto desempenho, robustos e compactos, com opções para conexões de dispositivo (fio a placa) e em linha (fio a fio). Essas soluções são projetadas para garantir a facilidade de montagem e a conectividade com otimização de espaço, adaptadas para atender aos requisitos de aplicações específicas dos clientes.

ENTRE EM CONTATO

SECURE

Resiste a ambientes automotivos adversos; é compatível com CPA e ISL, aumentando a segurança das conexões.

SPACE

Diminuição do espaço e do peso da embalagem, ao mesmo tempo em que reduz a complexidade das conexões.

FLEX

Vários tamanhos de terminais em conectores prontos para automação.

A mudança para a próxima geração de arquiteturas eletrônicas e elétricas (E/E) está reduzindo o número de ECUs, mesmo quando o número de sensores e atuadores continua a crescer. As topologias de cabeamento estão passando de várias conexões ponto a ponto separadas para menos conexões um a muitos. Consequentemente, as ECUs e os controladores de zona precisam cada vez mais suportar conexões com vários sensores e atuadores, o que exige interfaces de conectores mistos que acomodem conexões de sinal e de alimentação em um único compartimento de conector.

Essa consolidação das arquiteturas de E/E apresenta uma oportunidade de reduzir a escala e a complexidade das conexões e, ao mesmo tempo, harmonizar as interfaces entre cada módulo. Em resposta, a TE Connectivity desenvolveu uma linha de conectores que suportam conexões de sinal e de energia. Além disso, em colaboração com o setor de máquinas-ferramenta, a TE está ajudando os fabricantes automotivos a capitalizarem totalmente as vantagens da automação do processo de arreios.

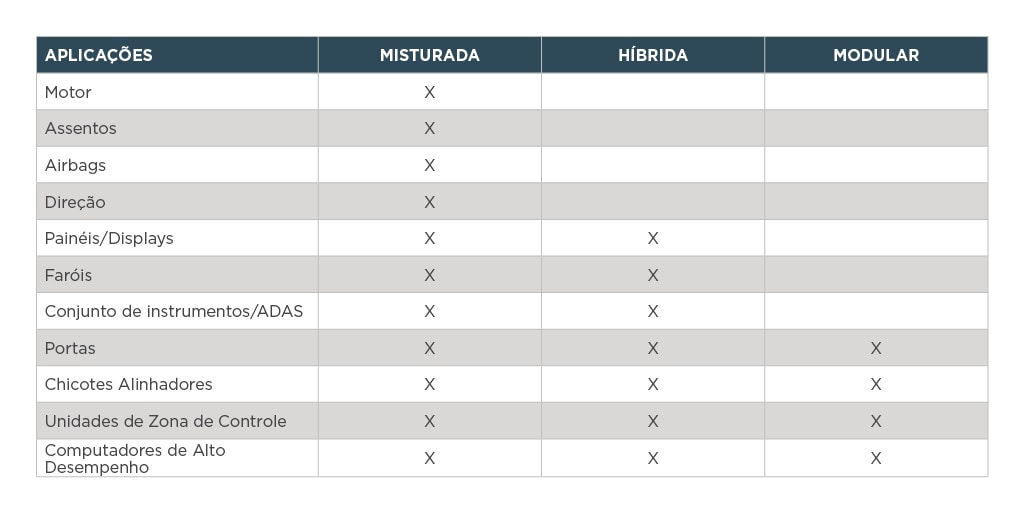

MIXED VS. HÍBRIDO VS. SOLUÇÕES MODULARES

Misto (sinal, energia)                       Os conectores mistos são projetados para combinar vários tamanhos de terminais de sinal e energia em uma única interface de conexão (ou seja, 0,50 mm, 0,64 mm, 1,2 mm, 2,8 mm etc.).
HÍBRIDOS  (sinal, energia e dados) Os conectores híbridos levam o conceito de conectores mistos ainda mais longe ao integrar terminais de conectividade de dados de alta velocidade em um único conector.
MODULARES (flexíveis, escaláveis, prontos para automação e miniaturizados) Os conectores modulares podem ser personalizados ou adaptados com a combinação de diferentes módulos ou componentes em uma única carcaça conectora, o que resulta em máxima flexibilidade, escalabilidade e tempo de comercialização.

MIXED - Miniaturização, sinal e baixa potência - UNSEALED


PRODUTO TE
TERMINAL (0,50 MM)
TERMINAL (0,64 MM)
TERMINAL (1,2 MM)
TERMINAL (1,5 MM)
TERMINAL (2,8 MM)
CPA
CONEXÃO
conector misto não selado de 12POS conector misto não selado de 12POS

12

-

-

4

-

Não

Fio a Placa
conector misto não selado 13POS conector em linha misto sem vedação 13POS

1(0,8)

12

-

-

-

Não

Fio a Fio
conector misto não selado de 16POS conector misto não selado de 16POS

12

-

4

-

-

Não

Fio a Placa
conjunto do compartimento sem vedação 22POS conjunto do compartimento sem vedação 22POS

-

-

18

-

4

Não

Fio a Placa

Fio a dispositivo
conector misto não selado de 25POS conector em linha misto sem vedação 25POS

-

15

-

6

4

Não

Fio a Fio

A tabela deste produto só pode ser visualizada em um computador desktop.

Para soluções personalizadas  (entre em contato com o representante de vendas da TE - clique aqui)

MIXED - Sinal e potência baixa/média (SEALED)


PRODUTO TE
TERMINAL (0,64 MM)
TERMINAL (1,2 MM)
TERMINAL (1,5 MM)
TERMINAL (2,8 MM)
TERMINAL (6,3 MM)
CPA
CONEXÃO
conector em linha misto selado 22POS conector em linha misto selado 22POS

6

12

-

4

-

Não

Fio a Fio
conector em linha misto selado 22POS conector em linha misto selado 22POS

18

-

-

4

-

Não

Fio a Fio
conector em linha misto selado 34POS conector em linha misto selado 34POS

-

-

26

6

2

Sim

Fio a Fio
conector em linha misto selado 48POS conector em linha misto selado 48POS

-

-

36

10

2

Sim

Fio a Fio
conector em linha misto selado 50POS REM (porta para carroceria) conector em linha misto selado 50POS REM (porta para carroceria)

26

20

-

4

-

Não

Fio a Fio

A tabela deste produto só pode ser visualizada em um computador desktop.

Para soluções personalizadas  (entre em contato com o representante de vendas da TE - clique aqui)

MIXED - Sinal e potência baixa/média (NÃO SELADO)


PRODUTO TE
TERMINAL (0,64 MM)
TERMINAL (1,2 MM)
TERMINAL (1,5 MM)
TERMINAL (2,8 MM)
TERMINAL (6,3 MM)
CPA
CONEXÃO
conector em linha misto sem vedação 10POS conector em linha misto sem vedação 10POS

8

-

-

2

-

Não

Fio a Fio
plugue misto sem vedação 24POS conector misto sem vedação 24POS

20

-

-

4

-

Sim

Fio a placa, fio a dispositivo
conector em linha misto sem vedação 24POS conector em linha misto sem vedação 24POS

12

6

-

6

-

Não

Fio a Fio
cabeçalho misto não selado de 42POS conector misto não selado 42POS

32

-

-

10

-

Não

Fio a Placa

A tabela deste produto só pode ser visualizada em um computador desktop.

Para soluções personalizadas  (entre em contato com o representante de vendas da TE - clique aqui)

MIXED - Baixa e média potência (SEALED)


PRODUTO TE
TERMINAL (1,2 MM)
TERMINAL (1,5 MM)
TERMINAL (2,8 MM)
TERMINAL (6,3 MM)
TERMINAL (9,5 MM)
CPA
CONEXÃO
conector em linha misto selado 4POS conector em linha misto selado 4POS

-

-

2

2

-

Não

Fio a Fio
conector em linha misto selado 12POS conector em linha misto selado 12POS

-

8

4

-

-

Opcional

Fio a Fio
conector em linha misto selado 14POS conector em linha misto selado 14POS

8

-

6

-

-

Sim

Fio a Fio
conector em linha misto selado 34POS conector em linha misto selado 34POS

-

26

6

2

-

Não

Fio a Fio
conector em linha selado misto 42POS conector em linha selado misto 42POS

-

32

10

-

-

Não

Fio a Fio

A tabela deste produto só pode ser visualizada em um computador desktop.

Para soluções personalizadas  (entre em contato com o representante de vendas da TE - clique aqui)

MIXED - Baixa e média potência (NÃO SELADO)


PRODUTO TE
TERMINAL (1,2 MM)
TERMINAL (1,5 MM)
TERMINAL (2,8 MM)
TERMINAL (4,8 MM)
TERMINAL (6,3 MM)
CPA
CONEXÃO
conector em linha misto sem vedação 20POS conector em linha misto sem vedação 20POS

-

18

2

-

-

Não

Fio a Fio
conector em linha misto sem vedação 32POS conector em linha misto sem vedação 32POS

26

-

4

-

2

Não

Fio a Fio

A tabela deste produto só pode ser visualizada em um computador desktop.

Para soluções personalizadas  (entre em contato com o representante de vendas da TE - clique aqui)

Entre em contato conosco
Caso não encontre uma configuração, converse com nossos representantes de vendas para obter mais informações.
