Crimpagens de qualidade consistente
Nossos aplicadores foram projetados para oferecer a próxima geração em tecnologia de crimpagem, sendo compatíveis com uma ampla variedade de terminais com consistência e precisão incomparáveis. Fabricada com materiais de alta qualidade e projetada com dimensões otimizadas, a Plataforma de Aplicação CORE reduz a complexidade da fabricação, garantindo ao mesmo tempo alta repetibilidade e alto rendimento. Atenta às sugestões dos clientes e às demandas do mercado, a TE inovou além do popular design do OCEAN 2.0, tornando o aplicador CORE ainda mais simples de configurar, mais rápido de ajustar e mais eficiente em operação. Com o respaldo de décadas de experiência em projeto de aplicadores e ferramentas, a TE está mais uma vez elevando o padrão da crimpagem de terminais com o lançamento da Plataforma de Aplicadores CORE.
Aplicador CORE
Características e Vantagens
Nossa nova plataforma de aplicadores CORE oferece qualidade de crimpagem consistente, ao mesmo tempo em que reduz custos e o tempo de configuração. Compatível com as ferramentas de toque OCEAN 2.0, ela é adequada para diversas aplicações, desde chicotes elétricos até sistemas de climatização e fiação automotiva. Com menos componentes e um guia de fita otimizado, simplifica a calibração, reduz os prazos de entrega e aumenta a eficiência.
Principais vantagens:
- Desempenho de crimpagem confiável e de alta qualidade
- Configuração mais rápida e calibração mais fácil
- Custo total de propriedade mais baixo
- Compatível com terminadores de vedação em fita
Descubra como a Plataforma de Aplicadores CORE da TE Connectivity está redefinindo a tecnologia de crimpagem. Neste vídeo, você verá como o design simplificado, a compatibilidade com ferramentas OCEAN 2.0 e a configuração simplificada proporcionam uma qualidade de crimpagem consistente, reduzem os custos de fabricação e aumentam a produtividade. Criado para ser eficiente e confiável, o aplicador CORE é o próximo passo em termos de ferramentas de precisão.
60%
pistão hidráulico/alinhamento de invólucro melhorado
50%
Tempos de configuração e ajuste mais rápidos
30%
Cliente relatou aumento da vida útil da ferramenta
Aplicador OCEAN 2.0
Características e Vantagens
- Ajuste da altura de crimpagem de fios: proporciona 360° de ajuste para ajudar a minimizar erros e é capaz de ajustar a altura de crimpagem em incrementos de 1°
- Parafusos fáceis de acessar para configuração e ajustes mais rápidos do aplicador
- Design com placa base fixada por pinos para ajudar a evitar o desalinhamento
- Revestimento protetor de nitreto preto em componentes selecionados
- Em algumas máquinas, parafusos realocados, voltados para a frente, permitem um acesso mais rápido e fácil para a realização de ajustes sem remover o aplicador
Aplicador de alimentação final
Legenda
1 Cabeçote de ajuste
2 Disco de crimpagem de fios
3 Parafuso de ajuste
4 Contador
5 Chave Giratória para Crimpagem de Isolamento
6 Crimpador de fios
7 Crimpador de isolamento
8 Placas de cisalhamento
9 Bigorna
10 Disco de retenção
11 Anel de vedação
12 Pino reversível de ajuste da altura de crimpagem
13 Pistão hidráulico
14 Carcaça
15 Transportador
16 Placas de guia de tiras
17 Bloco de guia de tiras
18 Placa base
Aplicador de alimentação lateral
Legenda
19 Cabeçote de ajuste
20 Anel de vedação
21 Parafuso de ajuste
22 Contador
23 Carcaça
24 Placa de guia de tiras
25 Bloco de ajuste-guia de tiras
26 Transportador
27 Liberação do transportador
28 Placa de guia de tira frontal
29 Placa base
30 Bigorna
31 Suporte de cisalhamento frontal
32 Disco de retenção
33 Disco de crimpagem de fios
34 Pino reversível de ajuste da altura de crimpagem
35 Pistão hidráulico
36 Chave Giratória para Crimpagem de Isolamento
37 Crimpador de fios
38 Crimpador de isolamento
39 Depressor de cisalhamento
40 Cisalhamento flutuante
Opções de aplicadores de crimpagem
Aplicador CORE
Aplicador CORE
Alimentação pneumática
- Batentes fixos ajustáveis para o ajuste do curso de avanço
- Ajuste fino do avanço em incrementos de 0,25 mm
- Acionamento automático
Recursos Padrão
- Ajustes com uma única ou sem ferramentas
- Dispositivo de fixação guiado com mola e ajuste axial
- Discos de ajuste da altura de crimpagem do fio e do isolamento na parte superior do êmbolo
Vantagens
- Projeto aprimorado de cisalhamento flutuante
- Novos recursos para melhorar a localização do bigorna
- Ocupa menos espaço do que o sistema de alimentação pneumática OCEAN
Aplicador Ocean 2.0 - Mecânico
Ocean 2.0 - Alimentação mecânica
O design de came/seguidor produz alimentação contínua em ambientes industriais. Ajustes independentes de curso para frente/para trás.
Recursos Padrão
- Repetibilidade significativamente melhorada
- Mesmo módulo de alimentação para alimentação lateral e alimentação final
- Ajustes com uma única ferramenta
- Ajuste infinito de micro alimentação com incremento de 1 volta = 0,7 mm
Vantagens
- Posição precisa e reproduzível do terminal na bigorna
- Ajuste de traçado independente para frente e para trás
Ocean 2.0 - Alimentação pneumática
Ocean 2.0 - Alimentação pneumática
Recursos Padrão
- Ajustes com uma única ou sem ferramentas
- Mesmo módulo de alimentação para alimentação lateral e alimentação final
- Ajustes para frente e para trás independentes
- Micro alimentação ajustada incrementalmente com passos de 0,04 mm a partir da posição do terminal
- Comprimento máximo da alimentação: 48,25 mm
Vantagens
- Ajuste de traçado independente para frente e para trás
- Acionamento de velocidade ajustável
- Acionamento automático
- Ajustes com uma única ou sem ferramentas
- Conjunto de pistão+haste de peça única
- Válvulas de escape internas

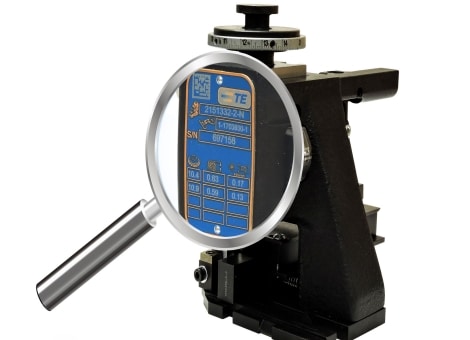

Este vídeo lhe dá uma instrução sobre como usar TE.COM para pesquisar as ferramentas certas para seus terminais. A pesquisa do aplicador é ilustrada neste vídeo como exemplo.
Revestimento cromado, materiais especializados, tolerâncias precisas e acabamentos de superfície espelhados resultam em até 30% de aumento da vida útil das ferramentas, conforme relatado por clientes.
60%
Você sabia que a maioria dos fabricantes de leads produzem apenas leads durante 60% do tempo? Isso se deve em grande parte à demora na troca dos aplicadores.
