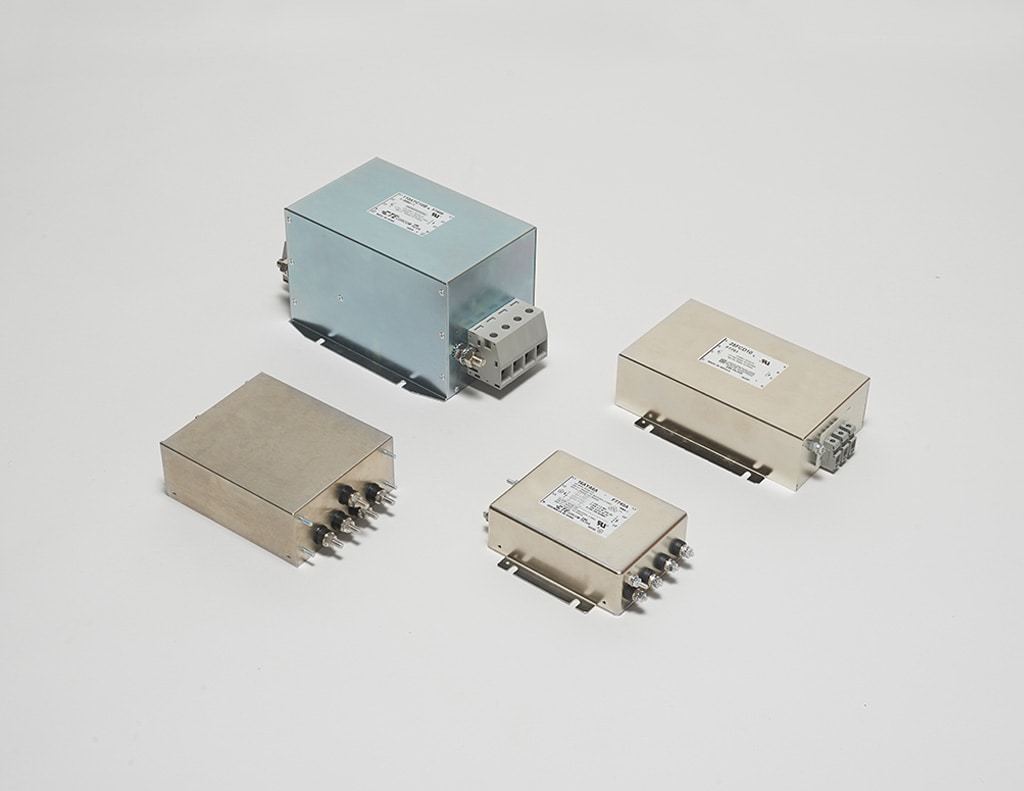

ニュートラル ライン付き三相フィルタ
ニュートラル ライン付き三相フィルタは、工作機械などの産業用途から繊細な医療設備まで、機器のキャビネットや制御ユニットの主電源入力の干渉を抑制するためのコンパクトなソリューションです。これらの設備には、通常、多くはフィルタリングが不十分な周波数インバータとスイッチ モード電源 (SMPS) が複数関与し、電流の不均衡と重大な干渉の問題を引き起こします。それらは、個々の素子としてすでに干渉抑制されている可能性があります。同じキャビネット内に複数のスイッチング コンポーネントが設置され、EMC に配慮しない配線が行われている場合、設備全体の主電源入力に追加の EMC/EMI フィルタが必要となる可能性が高くなります。多くの場合、これが EMC 指令に準拠してキャビネットの CE マークを取得する唯一の方法になります。
用途
- 再生可能エネルギー
- 蓄電池
- EV 充電ステーション
- その他、膨大な数の三相パワー エレクトロニクス。
低リーク電流バージョンも多数用意されており、ヒート ポンプなどの HVAC 用途に適しています。
特長と利点
- 定格 3 ~ 1600A
- さまざまな端子接続オプションが用意されており、Delta 配線または WYE 配線で使用できます。
- シャーシ/DIN レールに取り付け可能 (お客様が用意した DIN レールにクリップで固定)
- EMI ノイズを抑制
- 取り付け用ねじが不要
- 軽量、簡単な取り付け
- 大電力用途に対応する高電圧および高電流定格
- 小さな設置面積のコンパクトな設計 (ブックシェルフおよびシャーシ取り付け) により、省スペースとコスト削減を実現
- 高電流および高電圧の EMI をフィルタリング
- 低いリーク電流

UL 認可

CSA 認定

VDE 認定
Corcom 三相 DIN レール EMI フィルタ
-
KEB シリーズ
標準性能、シングル ステージ、スタッド端子の 3 線デルタ スペード、1 A 〜 60 A、440 V および 520 V
-
KES シリーズ
標準性能、シングル ステージ、4 線 WYE 絶縁封入バージョンのみ、スタッド端子のスペード、1 A 〜 60 A、440 V および 520 V
-
KEM シリーズ
高性能、シングル ステージ、3 線デルタ 6 A 〜 50 A (絶縁封入) および 7 A 〜 100 A (ブックシェルフ)、440 V および 520 V
-
KEP シリーズ
高性能、シングル ステージ、4 線 WYE、絶縁封入およびブックシェルフ バージョンの耐衝撃性端子、6 A ~ 50 A (絶縁封入) および7 Aから100 A (ブックシェル)、440 V および 520
-
KEH-BS シリーズ
超高性能、シングル ステージ、3 線デルタ、ブックシェルフ バージョンのみの耐衝撃性端子、7 A 〜 100 A、440 V および 520 V
-
KEV-BS シリーズ
超高性能、シングル ステージ、4 線 WYE、ブックシェルフ バージョンのみの耐衝撃性端子、7 A 〜 100 A、440 V および 520 V
Corcom 三相 AHV 高性能 EMI フィルタ
-
AHV シリーズ シングル ステージ ブックシェルフ
高性能、シングルステージ、デルタ構成、ブックシェルフ バージョン、7 A 〜 180 A、760 V および 750 V
-
AHV シリーズ シングル ステージ シャーシ
高性能、シングル ステージ、デルタ構成、シャーシ バージョン、6 A 〜 1000 A、760 V および 750 V
-
AHV シリーズ デュアル ステージ ブックシェルフ
高性能、デュアル ステージ、デルタ構成、ブックシェルフ バージョン、7 A 〜 180 A、760 V および 750 V
-
AHV シリーズ デュアル ステージ シャーシ
高性能、デュアル ステージ、デルタ構成、シャーシ バージョン、7 A 〜 1000 A、760 V および 750 V
注目の用途
- 産業機械
- ファクトリー オートメーション機器
- サーボ ドライブ
- 可変周波数ドライブ
- 周波数インバータ/コンバータ
- ロボット
- 再生可能/代替エネルギー
- EV 充電ステーション
