Name: PE0S0DH3B=C1220
Brand: Corcom

認証機関による認可に関する最新情報については、製品文書をご覧いただくか、当社までお問い合わせください。

注意: すべての設計作業で製品図面を使用してください。

製品のタイプの特徴

構成の特徴

エクステンダーオプション : なし
ヒューズオプション : デュアル

電気的特性

入力電圧選択 : シングル AC
漏れ電流 (最大) (AC120V、60Hz) (µA): 2
漏れ電流 (最大) (AC250V、50Hz) (µA): 5
定格電流 (A): 3
動作電圧 (VAC): 115, 230

ボディの特徴

フィルタシールドのタイプ : 完全なシールド
製品の向き : 垂直

機械的アタッチメント

パネルマウント機能タイプ : フランジ

寸法

パネル厚 (推奨値) : .79 – 2 mm [ .031 – .079 in ]

使用条件

使用温度範囲 (°C): -10 – 40

PE0S0DH3B

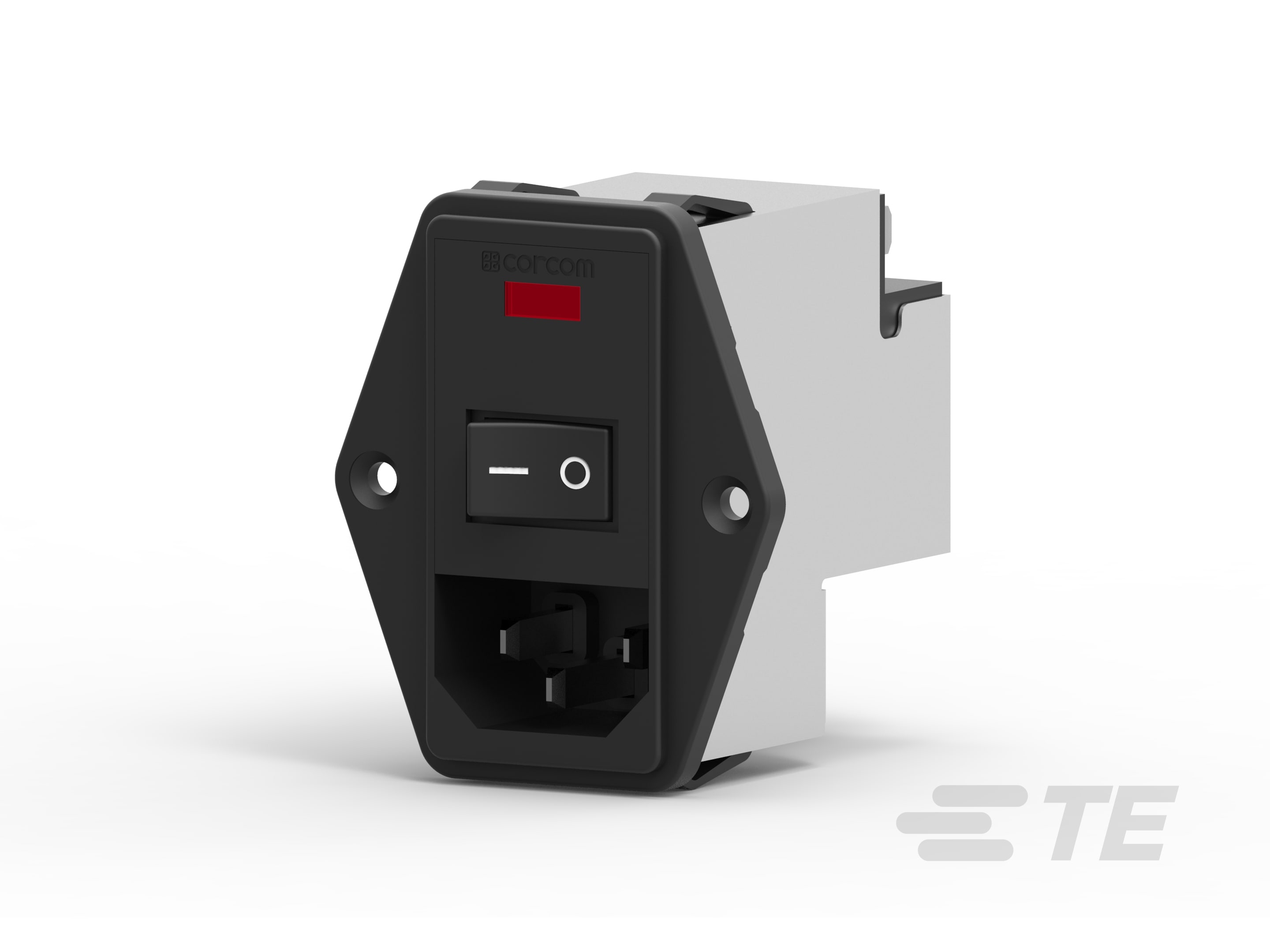

Power Entry (Filtered/Unfiltered), Single AC Input, DPST, Complete Shield, Vertical, 3 A, .187" FASTON Output, Corcom P, Power Entry Modules

PE0S0DH3B

Power Entry (Filtered/Unfiltered), Single AC Input, DPST, Complete Shield, Vertical, 3 A, .187" FASTON Output, Corcom P, Power Entry Modules

フィルタのタイプ : パワー エントリ (フィルタ付き/フィルタなし)

入力電圧選択 : シングル AC

フィルタ スイッチのタイプ : DPST

フィルタ シールドのタイプ : 完全なシールド

製品の向き : 垂直

書類

製品図面

CAD ファイル

データ シート/カタログ ページ

仕様変更通知

仕様と特徴

製品のタイプの特徴

フィルタリングのレベル : インダクターおよびコンデンサ

アース チョーク オプション : いいえ

フィルタのタイプ : パワー エントリ (フィルタ付き/フィルタなし)

フィルタ スイッチのタイプ : DPST

出力結線のタイプ : .187 インチ FASTON

フィルタリング要件 : フィルタ付き

フィルタ コネクタのタイプ : IEC 60320-1 C-14

構成の特徴

エクステンダー オプション : なし

ヒューズ オプション : デュアル

電気的特性

入力電圧選択 : シングル AC

漏れ電流 (最大) (AC120V、60Hz) (µA): 2

漏れ電流 (最大) (AC250V、50Hz) (µA): 5

定格電流 (A): 3

動作電圧 (VAC): 115, 230

ボディの特徴

フィルタ シールドのタイプ : 完全なシールド

製品の向き : 垂直

機械的アタッチメント

パネル マウント機能タイプ : フランジ

寸法

パネル厚 (推奨値) : .79 – 2 mm [ .031 – .079 in ]

使用条件

使用温度範囲 (°C): -10 – 40

製品コンプライアンス

フィルタのタイプ : パワーエントリ (フィルタ付き/フィルタなし)

フィルタスイッチのタイプ : DPST

フィルタシールドのタイプ : 完全なシールド

データシート/カタログページ

アースチョークオプション : いいえ

フィルタのタイプ : パワーエントリ (フィルタ付き/フィルタなし)

フィルタスイッチのタイプ : DPST

フィルタコネクタのタイプ : IEC 60320-1 C-14

エクステンダーオプション : なし

ヒューズオプション : デュアル

フィルタシールドのタイプ : 完全なシールド

パネルマウント機能タイプ : フランジ
