Sensores de Pressão de Alta Precisão Série 8XH

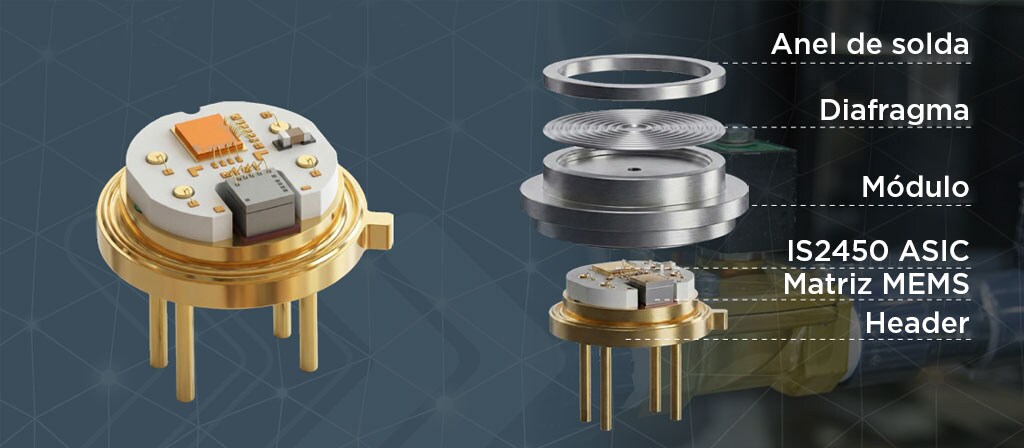

O sensor de pressão da série 8XH integra um chip MEMS, um chip ASIC e componentes passivos dentro de uma cavidade isolada com óleo. Ao aproveitar a resistência da ponte do chip MEMS para a medição tanto da temperatura quanto da pressão no mesmo ambiente de temperatura do óleo, o dispositivo é capaz de fornecer o sinal de temperatura preciso no local, necessário para a compensação, alcançando uma precisão inicial excepcional e um excelente desempenho em termos de compatibilidade eletromagnética (EMC).
Fabricantes de equipamentos de transporte de gás, transmissores industriais e controle de fluidos exigem sensores de pressão de alta precisão e confiáveis, que permitam precisão em nível de sistema sem a necessidade de calibração em campo. Muitas soluções existentes exigem ajustes após a instalação, não possuem compensação de temperatura integrada ou oferecem compatibilidade insuficiente com os meios utilizados em ambientes de processo agressivos. A série 8XH inclui os modelos 82H, 85H, 85FH e 86H, e cada um deles pode fornecer saída dupla de pressão e temperatura no modo de saída digital.
A vantagem do 8XH
- Elimine a calibração em campo: ±0,3% da amplitude da banda de erro total (TEB) para a precisão do sistema.
- Compensação em tempo real: os dados simultâneos de pressão e temperatura em 24 bits permitem uma correção precisa do volume de gás nos EVCs.
- Integração digital direta: A saída I2C se integra perfeitamente aos microcontroladores (MCUs) para transmissores sem fio habilitados para IoT.
- Compatibilidade com meios agressivos: O aço inoxidável 316L resiste a gases de processo corrosivos e produtos químicos agressivos.
- Confiabilidade a longo prazo: A estabilidade típica de ±0,1% da faixa por ano reduz os custos de manutenção.
Características
- Opções de montagem por soldagem e com anel O-ring
- Faixa de temperatura compensada de -20 °C a 85 °C
- Precisão de pressão de ±0,1% da faixa
- ±0,3% da faixa de medição (TEB)
- Baixo consumo de energia
- Opções de diâmetro de módulo de 13 mm, 16 mm e 19 mm
- Material em contato com o produto: aço inoxidável 316L
- Disponível nos tipos absoluto, relativo e de vácuo
- Proteção contra sobrepressão de 3 vezes a pressão nominal ou 2000 psi
- Leitura de pressão/temperatura de alta precisão
- Líquidos e gases compatíveis com o aço inoxidável 316L
A imagem é meramente ilustrativa; consulte os modelos reais do produto
Aplicações
- Automação de processos
- Dispositivos médicos
- Sistemas OEM de IoT
- Instrumentos analíticos
- Equipamentos de semicondutores
- Medição de gases industriais
A cápsula de pressão de alta precisão modelo 85H possui um módulo de 13 mm de diâmetro e um diafragma embutido padrão com uma base soldável.
A cápsula de pressão de alta precisão modelo 85FH possui um módulo de 13 mm de diâmetro e um diafragma embutido com fixação por anel de vedação.
A cápsula de pressão de alta precisão modelo 86H possui um módulo de 16 mm de diâmetro e um diafragma embutido padrão com fixação por anel de vedação.
A cápsula de pressão de alta precisão modelo 82H possui um módulo de 19 mm de diâmetro e um diafragma embutido padrão com fixação por anel de vedação.
