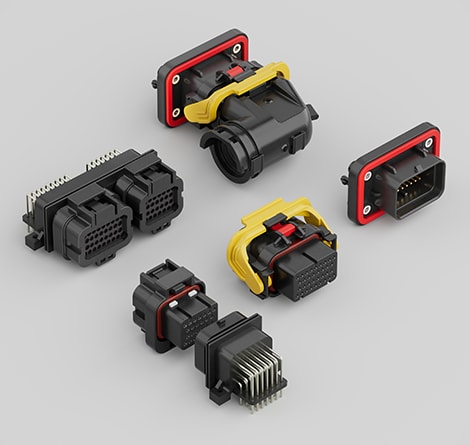

Conectores SUPERSEAL 1.0

Os conectores SUPERSEAL 1.0 foram desenvolvidos para atender à crescente demanda por placas de circuito impresso com alta densidade de conexões, especialmente em ambientes agressivos. Eles são ideais para suportar o avanço da eletrificação e a incorporação de módulos de controle adicionais aos veículos. Esse portfólio em expansão foi desenvolvido para atender às necessidades dos nossos clientes, otimizando o tempo de instalação e reduzindo custos operacionais. Ao evitar paradas desnecessárias de máquinas ou veículos, ele oferece soluções versáteis que equilibram perfeitamente custo e desempenho. Os conectores SUPERSEAL 1.0 estão disponíveis com pinos verticais ou em ângulo reto. Várias opções de engate, incluindo uma alavanca ergonômica, flanges e diferentes configurações de polarização também estão disponíveis.

Principais vantagens:

Conectores SUPERSEAL 1.0

  • Menos custos e tempo de instalação: Os conectores header contam com uma flange vedada e aparafusada que facilita a montagem.
  • Encaixe/desencaixe mais fácil: Plugues com alavancas e terminais rígidos banhados a prata proporcionam uma operação mais ergonômica.
  • Placas com layouts compactos: Permite layouts compactos que também simplificam a instalação sem necessidade de aparafusamento ou encapsulamento.
  • Ampla gama de requisitos de preço e desempenho: Com opções de terminais banhados a ouro ou prata.
  • Sem montagem adicional: Com o recursos integrados de garantia de posicionamento dos terminais e contatos, além de alavanca para melhorar o design da vedação.
  • Previne o encaixe incorreto: Com diferentes opções de polarização.
Catálogo de Terminais e Conectores SUPERSEAL 1.0
Catálogo de Terminais e Conectores SUPERSEAL 1.0

Principais Características:

Conectores SUPERSEAL 1.0



Características Detalhes
Tamanho do contato
Aceita contatos de 1,0 mm e até 15 amperes
Faixa de tamnho da fiação
Acomoda fios de 0,5 a 1,25 mm²
Arranjos das cavidades Disponível com 26, 34 e 60 vias
Tipo de estrutura/material Cápsula retangular, construída em termoplástico durável
Engate integrado Garante o encaixe seguro das conexões
TPA (garantia da posição do terminal) Confirma o alinhamento e a retenção adequada do contato
Tipo de montagem Placas de circuito impresso



Aplicações no Mundo Real:

Conectores SUPERSEAL 1.0

Os conectores SUPERSEAL 1.0 são projetados para ambientes agressivos, ajudando a garantir uma conectividade perfeita em aplicações de transporte industrial e comercial. A montagem vedada na placa, além da cápsula termoplástica durável e engate integrado para encaixe seguro, torna esses conectores ideais para soluções econômicas e de longo prazo em condições adversas.



Agricultura: Conectividade Confiável para Agricultura de Precisão

Em máquinas agrícola, os sistemas elétricos devem suportar sujeira, umidade e vibrações, enquanto garantem um desempenho ininterrupto. Os conectores SUPERSEAL 1.0 ajudam os fabricantes a projetar soluções confiáveis e fáceis de instalar que reduzem os custos de manutenção e o tempo de inatividade.

  • Unidades de controle do motor de tratores (ECUs)
  • Controladores de bombas de irrigação
  • Equipamentos automatizados de semeadura e colheita



Construção: Conectores Robustos para Maquinário Pesado

Os veículos de construção operam em condições exigentes, o que requer conectores de alto desempenho que ajudem a evitar falhas elétricas. Os conectores SUPERSEAL 1.0 oferecem uma montagem segura em placas de circuito impresso e estrutura termoplástica durável. Dessa forma, são uma solução econômica que reduz o risco de falhas elétricas devido a poeira, impactos e condições ambientais extremas.

  • Unidades de controle hidráulico em escavadeiras e bulldozers
  • Sistemas de iluminação e distribuição de energia
  • Sistemas de monitoramento de emissões



Caminhões de Serviço Pesado: Conectores de Alto Desempenho para Transporte Comercial

Uma conectividade confiável é fundamental para os caminhões comerciais modernos, onde vários componentes eletrônicos em conjunto garantem a segurança, a eficiência e o conforto do operador. Os conectores SUPERSEAL 1.0 ajudam a fornecer proteção por meio de vedação, reduzindo os custos de manutenção e permitindo instalação rápida e fácil.

  • Sistemas de gestão da bateria de caminhões elétricos (BMS)
  • Painéis de controle de iluminação e climatização
  • Instrumentação e módulos de controle do painel



Veículos de duas rodas: Conectores Vedados Leves e Econômicos

Em motocicletas, scooters e veículos elétricos de duas rodas, peso, tamanho e durabilidade são preocupações-importantes. Os conectores SUPERSEAL 1.0 são uma solução compacta e leve com encaixe seguro para garantir uma transmissão confiável de energia e sinais, mesmo em condições difíceis na estrada.

  • Controladores de motores de veículos elétricos
  • Sistemas de iluminação LED para maior visibilidade
  • Painéis de instrumentos e visores
  • Sistemas de monitoramento dos freios e de segurança



Por que escolher os conectores SUPERSEAL 1.0?

  • Instalação e Manutenção Simplificadas: O sistema de engate integrado ajuda a garantir um encaixe rápido e sem ferramentas, reduzindo o tempo de montagem.
  • Economia: A estrutura extena termoplástica robusta aumenta a vida útil do conector, reduzindo os custos de substituição e manutenção.
  • Proteção com vedação: Com opções vedadas para placas de circuito impresso que elimina os impactos no desempenho causados por poeira, umidade e vibração.
  • Desempenho confiável: Uso comprovado em aplicações industriais e comerciais, garantindo conectividade consistente em ambientes adversos.

Perguntas Frequentes

Conectores SUPERSEAL 1.0

P:    O que é um conector SUPERSEAL 1.0?

R:     Nossos  conectores SUPERSEAL 1.0 vedados estão disponíveis na forma de plugues para cabos e conectores de montagem em placas de circuito impresso. Os conectores SUPERSEAL 1.0 são usados em ambientes agressivos, onde até mesmo uma pequena degradação da conexão pode ser crítica.

P:    P: Em que aplicações os conectores da linha SUPERSEAL 1.0 podem ser usados?

R:     R: Caminhões, ônibus, veículos off-road, de construção, agrícolas, de mineração, de emergência, florestais, recreativos, marítimos e motocicletas.



P:    Quando devo usar  o conector SUPERSEAL 1.0?

R:     R: Os conectores SUPERSEAL são confiáveis e oferecem o desempenho necessário para uso em motores ou transmissões, sob o capô, em controladores, no chassi ou na cabine. Os conectores SUPERSEAL 1.0 são robustos e têm sua confiabilidade comprovada em campo. Os conectores SUPERSEAL 1.0 atendem à crescente demanda por conexões em placas de circuito impresso que sejam confiáveis mesmo em ambientes agressivos. Os conectores SUPERSEAL 1.0 estão disponíveis com pinos verticais ou em ângulo reto. Além disso, contam com várias opções de engate e polarização.
