Sistema de Interconexão HPF 1,2 mm

As aplicações do conector do compartimento do motor requerem um alto nível de robustez, garantindo confiabilidade durante toda a vida útil do veículo. Isso significa um design totalmente selado capaz de operar em temperaturas de até 150 °C e até vibração nível 6 e ser certificado contra os mais rigorosos padrões automotivos, como LV214.  É fundamental que os conectores e contatos sejam projetados para evitar a destruição de movimentos e camadas de superfície dos pontos de contato.


Isso deve incluir:

• Minimização do movimento do conector na interface de conexão
• Evitar a movimentação relativa dos contatos
• Redução do movimento dos cabos

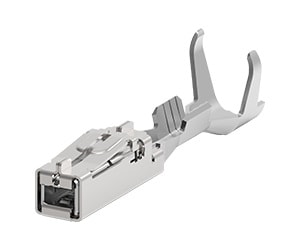

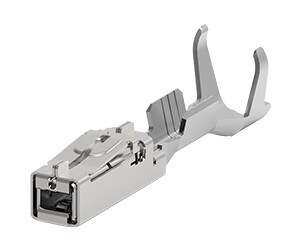

O sistema de contato HPF 1.2 da TE Connectivity, que acomoda abas de 1,2 mm x 0,6 mm, é um terminal plano projetado especificamente para atender a aplicações de alta vibração e temperatura no compartimento do motor do veículo. Ele foi projetado para evitar micro movimentos causados pela vibração nos pontos de contato. Isso é obtido pela zona de contato sendo mecanicamente desacoplada do corpo restante do terminal e pela aplicação de maior força normal ao ponto de contato. Uma conexão tipo crimpagem foi projetada para conectar cabos com seções transversais que variam entre 0,35 mm² e 1 mm².

Uma geometria em forma de “curvas” é projetada para minimizar os micro movimentos introduzidos na direção axial através do cabo.

O invólucro foi adaptado ao contato de várias maneiras, a fim de desacoplar a zona de contato dos movimentos introduzidos realizados no HPF 1.2 para criar um efeito ideal. Esses efeitos incluem a precisão do ajuste na cavidade de contato e uma vedação específica de fio radial especial de 20% mais tempo para evitar movimentos relativos nos pontos de contato. Com suas boas propriedades de amortecimento, o material do invólucro também contribui para o desempenho geral do sistema de conectores.
