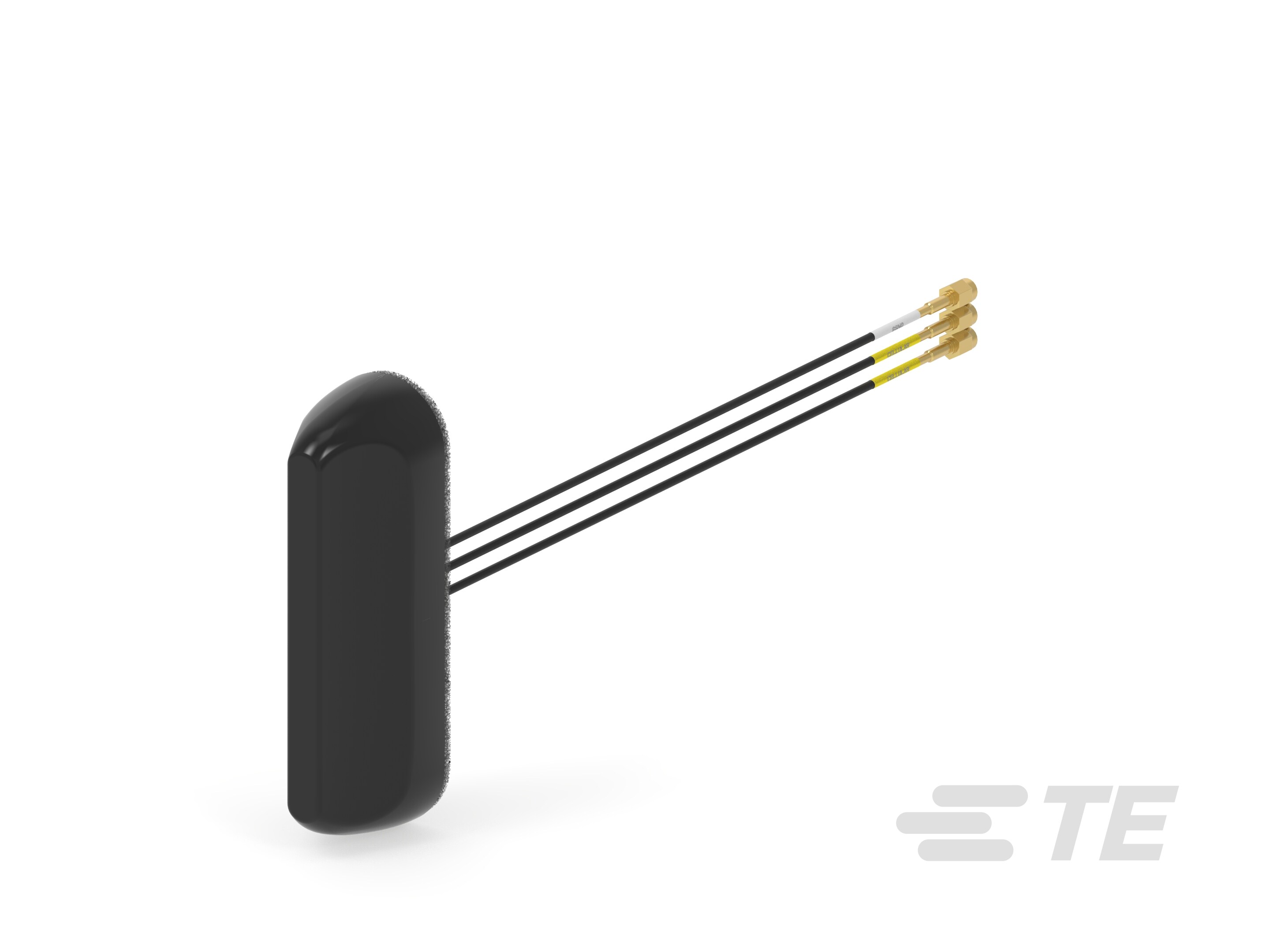

Name: 3-PORT - 2x 4G/5G,1x GNSS ANTENNA
Brand: VersAnte

認証機関による認可に関する最新情報については、製品文書をご覧いただくか、当社までお問い合わせください。

注意: すべての設計作業で製品図面を使用してください。

製品のタイプの特徴

アンテナ結線 : SMA
アンテナ製品タイプ : アンテナ

構成の特徴

アンテナのスタイル : ディスクパック
アンテナのタイプ : ドーム/パック
バンドのタイプ : マルチバンド
取り付け位置 : 外部
ポート構成 : マルチポート

電気的特性

VSWR (最大) : <4.0:1
アンテナの動作 : 受動
インピーダンス (Ω): 50

信号特性

ゲイン (最大) (dB): 6
周波数帯域 (MHz): 698 – 760, 760 – 960, 1690 – 2690, 3300 – 3800
周波数カテゴリ : 698 – 4200
ピークゲイン (dBi): > 6

ボディの特徴

製品重量 : 199 g [ 7.02 oz ]

機械的アタッチメント

極性 : 線形
取り付けのタイプ : スタッド/ねじ/ラグマウント

寸法

ケーブル長 : 1 m [ 3.3 ft ]
製品高さ : 50 mm [ 1.97 in ]
製品長さ : 150 mm [ 5.9 in ]
製品幅 : 45 mm [ 1.77 in ]

動作/用途

ワイヤレススタンダード : 携帯電話
アンテナ環境 : 屋外
指向性 : 無指向性

業界スタンダード

IP 定格 : IP67, IP69K
主な用途 : 携帯電話
ワイヤレス用途 : 携帯電話

製品在庫状況

該当地域 : グローバル

実装の特徴

実装方法 : Box

その他

精度レベル : スタンダード

L000322-02

Dome/Puck Antenna, Multi Band, Cellular, External Mount, Stud/Screw/Lug Mount, SMA, Omnidirectional, Multiple Ports, > 6 dBi Peak Gain

L000322-02

Dome/Puck Antenna, Multi Band, Cellular, External Mount, Stud/Screw/Lug Mount, SMA, Omnidirectional, Multiple Ports, > 6 dBi Peak Gain

アンテナのタイプ : ドーム/パック

バンドのタイプ : マルチ バンド

主な用途 : 携帯電話

ワイヤレス用途 : 携帯電話

取り付け位置 : 外部

書類

製品図面

CAD ファイル

データ シート/カタログ ページ

仕様変更通知

仕様と特徴

製品のタイプの特徴

アンテナ結線 : SMA

アンテナ製品タイプ : アンテナ

構成の特徴

アンテナのスタイル : ディスクパック

アンテナのタイプ : ドーム/パック

バンドのタイプ : マルチ バンド

取り付け位置 : 外部

ポート構成 : マルチ ポート

電気的特性

VSWR (最大) : <4.0:1

アンテナの動作 : 受動

インピーダンス (Ω): 50

信号特性

ゲイン (最大) (dB): 6

周波数帯域 (MHz): 698 – 760, 760 – 960, 1690 – 2690, 3300 – 3800

周波数カテゴリ : 698 – 4200

ピーク ゲイン (dBi): > 6

ボディの特徴

製品重量 : 199 g [ 7.02 oz ]

機械的アタッチメント

極性 : 線形

取り付けのタイプ : スタッド/ねじ/ラグ マウント

寸法

ケーブル長 : 1 m [ 3.3 ft ]

製品高さ : 50 mm [ 1.97 in ]

製品長さ : 150 mm [ 5.9 in ]

製品幅 : 45 mm [ 1.77 in ]

動作/用途

ワイヤレス スタンダード : 携帯電話

アンテナ環境 : 屋外

指向性 : 無指向性

業界スタンダード

IP 定格 : IP67, IP69K

主な用途 : 携帯電話

ワイヤレス用途 : 携帯電話

製品在庫状況

該当地域 : グローバル

実装の特徴

実装方法 : Box

その他

精度レベル : スタンダード

製品コンプライアンス

バンドのタイプ : マルチバンド

データシート/カタログページ

バンドのタイプ : マルチバンド

ポート構成 : マルチポート

ピークゲイン (dBi): > 6

取り付けのタイプ : スタッド/ねじ/ラグマウント

ワイヤレススタンダード : 携帯電話
