1-2448106-1

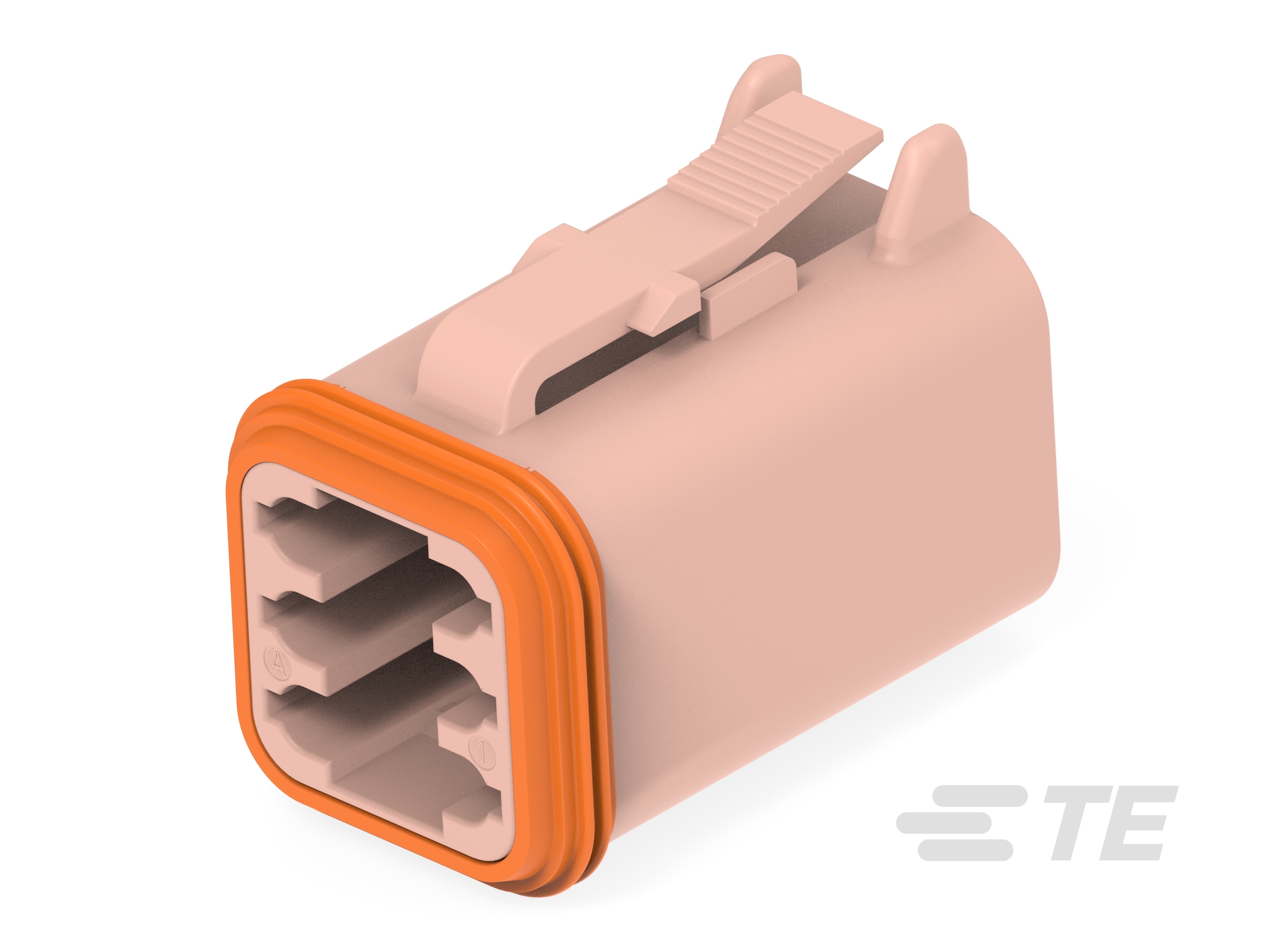

12 V / 24 V / 48 V, 6 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 4.44 mm [.175 in] Centerline, Sealable, Brown, DEUTSCH DT
1-2448106-1
12 V / 24 V / 48 V, 6 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 4.44 mm [.175 in] Centerline, Sealable, Brown, DEUTSCH DT
書類
製品図面
- 6 WAY PLUG, STANDARD SEAL EXTRA THIN SEAL, SHORT AND LONG CAP DT SERIES ENG_CD_DT06-6S-XXXX_B3.pdf 英語
CAD ファイル
- 3D モデル 3D_CVM_CVM_1-2448106-1_A.pdf 3D
- カスタマービューモデル ENG_CVM_CVM_1-2448106-1_A.3d_igs.zip 英語
- ENG_CVM_CVM_1-2448106-1_A.2d_dxf.zip 英語
- ENG_CVM_CVM_1-2448106-1_A.3d_stp.zip 英語
データ シート/カタログ ページ
- DEUTSCH DT Color Connectors ENG_DS_ict-deutsch-DT-ds-a4-en-0224_A.pdf 英語
製品規格
- 取付適用規格 ENG_SS_114-151009_C3.pdf 英語
- エンジニアリング レポート ENG_SS_502-151009_C.pdf 英語
- ENG_SS_502-151099_A.pdf 英語
- 製品規格 ENG_SS_108-151009_E.pdf 英語
- 認定試験報告書 ENG_SS_501-151032_A.pdf 英語
認証機関承認済み
仕様変更通知
- 仕様変更通知を表示する 仕様変更通知にアクセスするにはログインが必要です
仕様と特徴
類似製品を見つけるために、仕様や条件を選択してください
チェックボックスで変更したくない仕様や条件を選ぶと、それに近い製品を検索できます。 「類似製品を表示」をクリック後、フィルターでさらに細かく条件を指定できます。
認証機関による認可に関する最新情報については、製品文書をご覧いただくか、 当社までお問い合わせ ください。
注意: すべての設計作業で製品図面を使用してください。
一致する製品は現在ご覧のこの製品のみです。検索条件を変更して、もう一度お試しください。
類似製品は見つかりませんでした。別の仕様や条件をお選びください。
エラーが発生しました。もう一度お試しください。
製品の機能・特性
すべて選択
製品のタイプの特徴
-
コネクタ形状 : 角形
-
混合およびハイブリッド コネクタ : いいえ
-
コネクタおよびハウジングのタイプ : メス端子用ハウジング
-
防水性 : はい
-
一次ロックの特徴 : ハウジング内に統合
-
接続タイプ : 電線対電線
-
コネクタおよびコンタクトの嵌合先 : ワイヤ＆ケーブル
構成の特徴
-
コネクタ シール コード : E シール
-
ブランク キャビティ位置 : 0
-
極数 : 6
-
列数 : 2
電気的特性
-
動作電圧 (VDC): 250
-
動作電圧 (VAC): 250
-
公称電圧アーキテクチャ (V): 12 | 24 | 48
ボディの特徴
-
ケーブル出口角度 (°): 180°
-
一次製品色 : 茶
端子の特徴
-
端子のタイプ : ソケット
-
端子サイズ : サイズ 16
-
嵌合ピンの直径 : 1.59 mm [ .063 in ]
-
端子の定格電流 (最大) (A): 13
機械的アタッチメント
-
嵌合調整 : あり
-
嵌合調整のタイプ : 極性
-
端子位置保証 : いいえ
-
ストレイン リリーフ : アクセサリ別に追加
-
コネクタ取り付けのタイプ : ケーブル マウント (フリー ハンギング)
ハウジングの特徴
-
ハウジングの材料 : PA GF
-
ピッチ : 4.44 mm [ .175 in ]
寸法
-
コネクタの高さ : 22.63 mm [ .891 in ]
-
製品長さ : 30.94 mm [ 1.218 in ]
-
製品幅 : 18.19 mm [ .716 in ]
-
適合する絶縁直径範囲 : 1.35 – 3.05 mm [ .053 – .12 in ]
-
列間スペーシング : 4.45 mm [ .175 in ]
使用条件
-
使用温度範囲 : -55 – 125 °C [ -67 – 257 °F ]
-
使用温度 (最大) : 125 °C [ 257 °F ]
動作/用途
-
回路用途 : 電源
業界スタンダード
-
UL 難燃性グレード : UL-94 標準による 12 mm 燃焼試験
-
認証/規格製品に適合 : SAE J2030
-
IP 定格 : IP68 | IP6K9K
その他
-
サービス可能 : はい
-
コネクタ位置保証機構（CPA) : いいえ
