RAST 2.5 Leiterplatten-Steckverbinder mit hohem Durchsatz

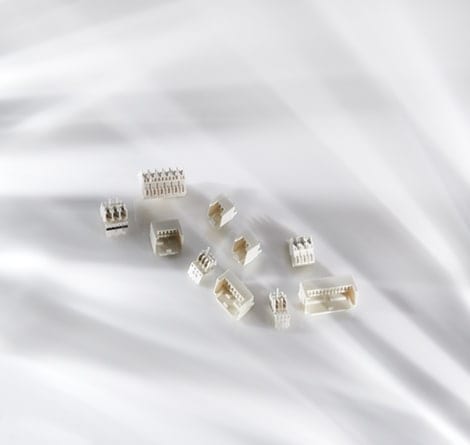

Das AMP DUOPLUG 2.5 Steckverbindersystem ist eine Kabel-auf-Leiterplatte-Lösung, die den RAST 2.5 Standards entspricht. Die Steckverbinder verfügen über eine Schneidklemmkontaktierung (IDC, Insulation Displacement Contact), die den Anschluss großer Mengen von Kabeln ohne Abisolieren oder Crimpen ermöglicht. Farbe und Kodierung gemäß den RAST-Standards wird durch optionale Markierungs- und Schneideeinheiten in den Verarbeitungswerkzeugen von TE realisiert. Diese automatischen und halbautomatischen Werkzeuge unterstützen den Anschluss komplexer Kabelbaum-Layouts sowie den Kabel-Masseanschluss. AMP DUOPLUG 2.5 Steckverbinder lassen sich entweder durch direkte Kantenmontage oder durch indirekte Montage mit RAST 2.5 Leiterplatten-Stiftleisten an Leiterplatten anschließen. Zu den Anwendungen für diese Steckverbinder gehören Elektro- und Haushaltsgeräte, Unterhaltungselektronik und Transportwesen.
Produkteigenschaften
AMP DUOPLUG 2.5 Steckverbindersystem
| Raster (mm) | 2,5 | Betriebstemperatur (°C) | –40 bis +110 |
| Maximaler Nennstrom (A) | 2 | Leiterquerschnitt (AWG) | 24-22 |
| Nennspannung (V) | 63, 250 | Verfügb. Positionen | 3-20 |
| IEC60695-2-1 Glühdraht verfügbar | Ja | Abgedichtete Version | Nein |
| UL94-Klassifizierung | V-0 & V-2 | Farbkodierung | Ja |
| Zulassungen | UL, VDE | Verfügbare Konfigurationen | Kabel-auf-Leiterplatte |
