Conectividade Ethernet robusta
Os conectores RJ45 são projetados especificamente para terminar cabos Ethernet e conectá-los a computadores, roteadores, LANs e outros tipos de equipamentos de comunicação de dados. Os RJ45s (um tipo de interconexão de tomada registrada) são um tipo popular de conector de par trançado projetado com oito posições e oito contatos (8P8C). Nosso portfólio apresenta conectores RJ45 fabricados em configurações de várias portas e de uma única porta com estilos de conectores modulares jack e plug. Essas peças estão disponíveis em configurações de múltiplas portas agrupadas e empilhadas e em versões blindadas e não blindadas. Fabricamos conectores Cat 5e, Cat 6 e Cat 6a, entre outros tipos de soluções Ethernet RJ45.
O que é um conector RJ45?
Os conectores RJ45 são projetados para tecnologias de rede. Esses conectores são usados para conectar cabos Ethernet a dispositivos de rede, como computadores, roteadores e switches em uma rede local (LAN). O RJ45 fornece uma conexão consistente para a transmissão de dados em alta velocidade por meio de cabeamento de par trançado. Os conectores RJ45 são conectores de 8 posições e 8 condutores (8P8C), o que significa que todas as oito posições são usadas. Os conectores RJ45 podem ser conectados à placa de circuito impresso de três maneiras: montagem em superfície, furo passante - encaixe por pressão e furo passante - solda. Disponível em uma variedade de estilos e configurações, nosso portfólio de soluções RJ45 oferece tamanho compacto e atende às regras e regulamentações da FCC, parte 68, conforme suportado pela Telecommunications Industry Association (TIA-1096-A). Nosso portfólio de produtos inclui orientações de montagem em PCB empilhadas, com várias portas e uma única porta, com conectores em ângulo reto, conectores em ângulo de 45 graus e conectores verticais, especificamente adequados para aplicações que exigem desempenho em voz, dados e redes de alta velocidade. Nosso abrangente portfólio de produtos de tomadas modulares foi projetado para atender aos diversos requisitos de design do mercado de comunicação de dados.
Aplicações Selecionadas
Conectores RJ45
- Comunicação
- Eletrônicos de consumo
- Telefones
- Computadores
- Equipamentos comerciais
- Estação Base de Despacho
- Automação industrial
- Painéis/gabinetes de controle elétrico
- Ethernet industrial
- Servoconversores

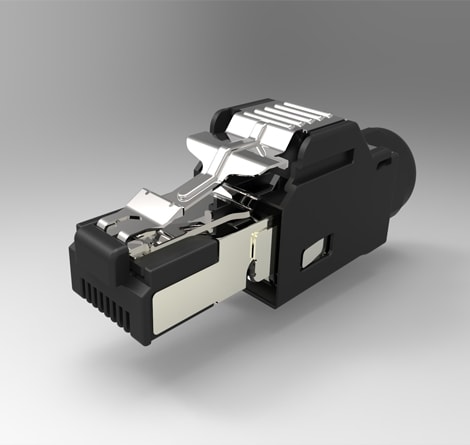

Nosso conjunto de conectores industriais IP20 RJ45 oferece uma solução robusta e confiável para aplicações de Ethernet industrial. Esse conjunto de conectores RJ45 está ampliando a família de produtos instaláveis em campo que podem ser instalados sem ferramentas especiais. O novo conjunto de conectores IP20 industrial está em conformidade com as normas IEC 60603-7-1:2011 e IEC 60603-7-3, suporta uma faixa de temperatura industrial e está disponível em uma versão reta (180 graus) e em ângulo (90 graus).
Perguntas Frequentes: Conectores RJ45
Quais são os tipos de conectores RJ45?
Há vários tipos de conectores RJ45, incluindo conectores RJ45 padrão, conectores RJ45 blindados e não blindados, conectores RJ45 sem ferramentas e conectores de plugue modular RJ45. Além disso, há conectores RJ45 de passagem, conectores RJ45 robustos, conectores keystone jack e conectores RJ45 em linha.
Qual cabo usa conectores RJ45?
Os cabos Ethernet são usados com conectores RJ45. Os conectores RJ45 são normalmente usados em ambas as extremidades dos cabos Ethernet. Como os conectores RJ45 têm oito pinos, os cabos Ethernet RJ45 vêm com oito fios de cores diferentes.
Como conectar os conectores RJ45?
Usando um decapador de cabos, remova de 1 a 2 polegadas do revestimento externo do cabo Ethernet. Desenrole os pares de fios, endireite-os e organize-os de acordo com o padrão que estiver usando. Apare e insira os fios, certificando-se de que os fios estão mesmo ao aparar. Deixe cerca de 0,5 polegada para inserir os fios no conector RJ45. Verifique o alinhamento dos fios e crimpe o conector.
Como conectar o cabo ethernet aos conectores RJ45?
Para conectar um cabo Ethernet a um conector RJ45, primeiro corte as extremidades dos fios em cerca de 0,5 polegada, garantindo que todos os fios tenham o mesmo comprimento. Em seguida, insira os fios no conector, certificando-se de que os fios entrem completamente e que os dois fios estejam em suas próprias ranhuras. Verifique a ordem das cores para garantir que os fios estejam na ordem correta.

Os conectores RJ45 são todos iguais?
Embora os conectores RJ45 padrão sejam os mais comumente usados, existem conectores RJ45 blindados e não blindados, conectores RJ45 sem ferramentas e conectores de plugue modular RJ45. Além disso, há conectores RJ45 de passagem, conectores RJ45 robustos, conectores keystone jack e conectores RJ45 em linha.
Por que o RJ45 é chamado de RJ45?
A abreviação "RJ" significa tomada registrada. Tomada registrada significa uma interface de rede de telecomunicações padronizada que é usada para conexões de dispositivos de voz e dados. "45" identifica o número de listagem dos padrões de interface de rede.
