Visão Geral e Instruções de Montagem (Inglês)
Família DEUTSCH DT
Potência Comprovada em Campo
Nossos conectores DEUTSCH DTP são projetados para aplicações de alta potência. Esses conectores são feitos de termoplástico robusto e apresentam vedações interfaciais e de fio traseiro de silicone que proporcionam conexões confiáveis em condições adversas. Nossos conectores DEUTSCH DTP permitem que os projetistas usem vários contatos DEUTSCH tamanho 12, cada um com capacidade contínua de 25 ampères, em um único invólucro.
Características do Produto
- Compatível com contatos de tamanho 12 (25 amperes)
- 10 a 14 AWG (6,00 a2,00 mm2)
- Arranjos de 2 e 4 cavidades
- Montagem em linha, com flange ou em PCI
- Invólucro retangular em termoplástico
- Engate integrado para acoplamento
- As travas de contato garantem que os contatos estejam alinhados e firmes
- Acessórios disponíveis: proteções, juntas, clipes de montagem
Especificações do Material
- Ilhós: Borracha de silicone
- Retenção do inserto: Termoplástico
- Vedação interfacial do receptáculo: Borracha de silicone
- Cápsula: Termoplástico
- Travas: Termoplástico
12
Aceita contatos DEUTSCH tamanho 12 (25 amperes)
10-14
10 a 14 AWG (6,00 a 2,00 mm²)
Especificações de Desempenho
Os conectores elétricos DEUTSCH suportam os severos desafios ambientais comuns em ambientes industriais que exigem um desempenho avançado. É necessário utilizar peças, procedimentos e ferramentas adequadas.
- Temperatura: Opera em temperaturas contínuas de -55° C a +125° C na corrente nominal.
- Durabilidade: Sem defeitos elétricos ou mecânicos após 100 ciclos de engate e desengate.
- Vibração: Nenhum sinal de destravamento ou desencaixe, nem exibe danos mecânicos ou físicos após níveis de vibração sinusoidal de 20 G de 10 a 2000 Hz em cada um dos três planos mutuamente perpendiculares. Nenhuma descontinuidade elétrica com mais de 1 microssegundo.
- Choque físico: Nenhum desbloqueio, desacoplamento ou outro resultado insatisfatório durante ou após 50 Gs em cada um dos três planos mutuamente perpendiculares. Nenhuma descontinuidade elétrica com mais de 1 microssegundo. MIL-STD 202, Método 213, Condição "C".
- Resistência a fluidos: Os conectores não apresentam danos quando expostos à maioria dos fluidos usados em aplicações industriais.
- Resistência do isolamento: No mínimo, 1.000 megaohms a 25° C.
- Resistência à umidade: Quando as conexões estão devidamente encaixadas, os conectores suportam imersão em água a uma profundidade de 3 pés sem que haja perda de qualidades eletrônicas ou vazamento.
- Tensão de resistência dielétrica: Fuga de corrente menor que 2 miliamperes a 1500 VCA.
- Ciclo térmico: Sem rachaduras, lascas ou vazamentos após 20 ciclos de teste de -55° C a +125° C.
Instruções de Crimpagem (Inglês)
Contatos DEUTSCH

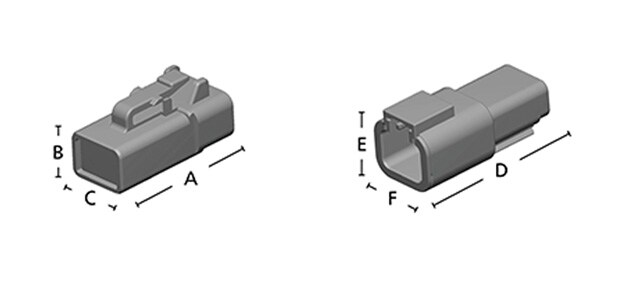

Dimensões da série DEUTSCH DTP
| Cavidade | Plugue DTP | Receptáculo DTP | ||||
|---|---|---|---|---|---|---|
| Comprimento total A | Altura total B | Largura total C | Comprimento total D | Altura total E | Largura total F | |
| 2 | 1,364 (34,65) | 0,711 (18,06) | 0,732 (18,59) | 1,861 (47,27) | 0,869 (22,07) | 0,732 (18,59) |
| 4 | 1,364 (34,65) | 0,960 (24,38) | 0,868 (22,05) | 1,861 (47,27) | 1,069 (27,15) | 0,868 (22,05) |
