2-2040832-1

Ativo

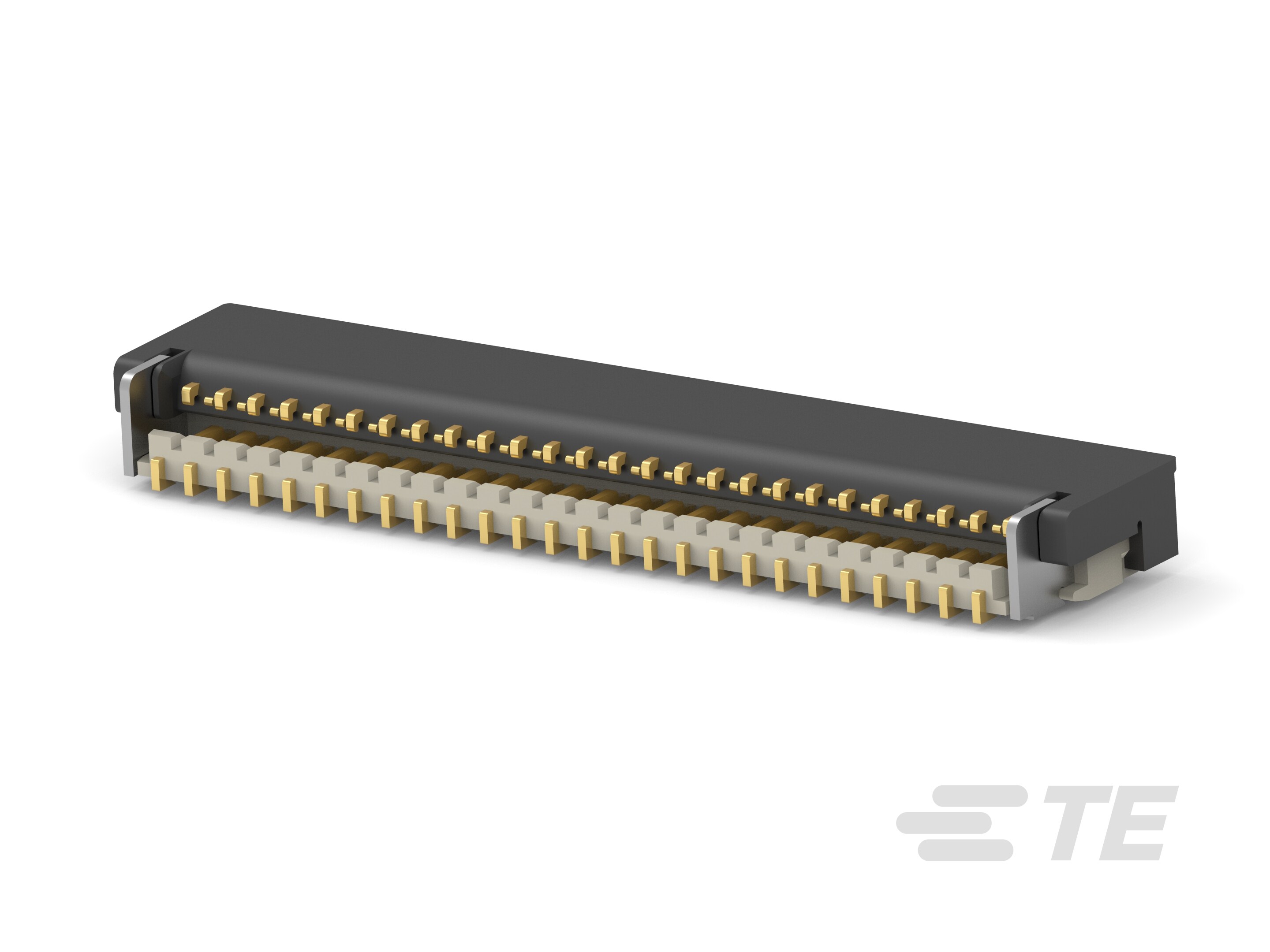

.25 mm [.009 in] Centerline, Right Angle, Surface Mount, Back Flip-Lock Actuator, Gold Flash, 51 Position, FPC Connectors

2-2040832-1

Ativo

.25 mm [.009 in] Centerline, Right Angle, Surface Mount, Back Flip-Lock Actuator, Gold Flash, 51 Position, FPC Connectors

Número interno da TE: 2-2040832-1
Descrição interna da TE: EMBOSS TAPING 0.25FPC BF-L-1.3

Inclinação da linha central : .25 mm [ .009 in ]
Tipo de retenção de compatibilidade : Zero Insertion Force (ZIF)
Orientação de montagem do PCB : Ângulo reto
Local de contato compatível : Inferior
Método de terminação para placa de circuito impresso : Montagem de superfície

Ver todas as características

Mais Menos

Obter amostra

Documentos

Desenho do produto

0.25FPC BF-L-1.3H 1.3mmH, 3.2mmW, GOLD PLATE ENG_CD_2040832_F.pdf Inglês

Arquivos CAD

3D PDF 3D_CVM_CVM_2-2040832-1_E.pdf 3D
Modelo de visualização do cliente ENG_CVM_CVM_2-2040832-1_E.3d_stp.zip Inglês
ENG_CVM_CVM_2-2040832-1_E.2d_dxf.zip Inglês
ENG_CVM_CVM_2-2040832-1_E.3d_igs.zip Inglês

Fichas de dados e páginas de catálogo

1-1773959-7-FPC-Connectors-CN ENG_DS_1-1773959-7-FPC-Connectors-CN_0724.pdf Inglês

Especificações do Produto

Especificações do Produto JPN_SS_108-78650_A.tif Japonês
JPN_SS_108-78650_A.pdf Japonês
Relatório de teste de qualificação JPN_SS_501-78190_A.tif Japonês
JPN_SS_501-78190_A.pdf Japonês

Fichas de instrução

Ficha de Instruções (fora dos EUA) JPN_SS_411-78338_A.tif Japonês
JPN_SS_411-78338_A.pdf Japonês

Notificação de Alteração de Produtos

Ver Notificação de Alteração de Produtos Para acessar notificações de alteração de produtos, é necessário fazer login

Características

Selecione Recursos e Características para encontrar produtos similares

Você pode encontrar produtos similares selecionando atributos atributos que deseja manter iguais. Ao clicar em "Ver produtos similares", você pode restringir ainda mais a pesquisa usando filtros para encontrar produtos com atributos diferentes.

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

Exibir produtos similares

O único produto correspondente é o atual. Revise sua pesquisa para continuar.

0 produtos similares estão disponíveis. Escolha recursos ou características diferentes.

Algo deu errado. Tente novamente.

Recursos e características do produto

Selecionar tudo

Selecione os atributos que você gostaria de manter para ver produtos semelhantes.

O único produto correspondente é o atual. Revise sua pesquisa para continuar.

0 produtos similares estão disponíveis. Escolha recursos ou características diferentes.

Exibir produtos similares

2-2040832-1

.25 mm [.009 in] Centerline, Right Angle, Surface Mount, Back Flip-Lock Actuator, Gold Flash, 51 Position, FPC Connectors

2-2040832-1

.25 mm [.009 in] Centerline, Right Angle, Surface Mount, Back Flip-Lock Actuator, Gold Flash, 51 Position, FPC Connectors

Inclinação da linha central : .25 mm [ .009 in ]

Tipo de retenção de compatibilidade : Zero Insertion Force (ZIF)

Orientação de montagem do PCB : Ângulo reto

Local de contato compatível : Inferior

Método de terminação para placa de circuito impresso : Montagem de superfície

Documentos

Desenho do produto

Arquivos CAD

Fichas de dados e páginas de catálogo

Especificações do Produto

Fichas de instrução

Notificação de Alteração de Produtos

Características

Características do tipo do produto

Tipo de montagem do conector PCB : Receptáculo de suporte PCB

Sistema de conectores : Flex a Placa

Tipo de produto do conector : Conjunto de conector

Conector e contato terminam para : Circuito impresso flexível (FPC) | Placa de circuito impresso

Tipo de atuador FPC : Inversão traseira (dobradiça dianteira)

Recursos de configuração

Número de linhas : 1

Compatível com o tipo de fio e cabo : FFC | FPC

Orientação de montagem do PCB : Ângulo reto

Número de posições : 51

Características elétricas

Tensão de operação (VDC): 50

Tensão de operação (VAC): 50

Características do corpo

Cor do atuador : Preto

Cor do produto primário : Natural

Recursos de contato

Tipo de contato : Soquete

Material de revestimento da área de terminação de contato PCB : Ouro

Material base de contato : Liga de Cobre

Layout de contato : Escalonado

Espessura do material de revestimento da área de terminação de contato do PCB : .1 µm [ 3.937 µin ]

Forma do contato : Feixe único

Corrente de contato nominal (máx) (A): .2

Espessura do material de revestimento da área de contato compatível : .1 µm [ 3.937 µin ]

Local de contato compatível : Inferior

Material de revestimento da área compatível de contato : Ouro flash

Recurso de terminação

Comprimento do poste e cauda da terminação : .6 mm [ .024 in ]

Método de terminação para placa de circuito impresso : Montagem de superfície

Acessório mecânico

Alinhamento da montagem do PCB : Sem

Alinhamento de compatibilidade : Com

Retenção de montagem de PCB : Com

Tipo de montagem do conector : Montagem em placa

Tipo de retenção de compatibilidade : Zero Insertion Force (ZIF)

Características da habitação

Material do invólucro : LCP

Inclinação da linha central : .25 mm [ .009 in ]

Dimensões

Comprimento do conector : 14.5 mm [ .57 in ]

Altura do conector : 1.3 mm [ .051 in ]

Largura do conector : 3.2 mm [ .126 in ]

Aceita espessura do cabo Flex : .2 mm [ .008 in ]

Condições de uso

Intervalo amplo de temperatura de operação : -25 – 85 °C [ '-13 – 185 °F ]

Operação/Aplicação

Aplicação do circuito : Sinal

Marcas de identificação

Recurso de identificação do circuito : Sem

Normas da indústria

Classificação de inflamabilidade UL : UL 94V-0

Características da embalagem

Método de embalagem : Fita e carretel

Quantidade de embalagem : 3500
