Connecteurs compacts verrouillables et étanches
Les connecteurs SDL (Signal Double Lock) à pas de 2,5 mm offrent une grande flexibilité de conception pour créer des connexions compactes et durables dans les applications de signaux et de faible puissance. La gamme de produits comprend de nombreuses options pour protéger contre les défauts pendant la fabrication et l'utilisation finale du produit. Ces options comprennent une plaque à double verrouillage pour garantir un accouplement parfait lors de l'assemblage, un embase à profil haut pour une utilisation sur des cartes de circuits imprimés (PCB) avec revêtements conformes, et des connecteurs étanches IP67 pour des performances fiables dans des environnements humides. Les connecteurs sont disponibles pour des applications fil-à-fil, fil-à-carte et montage sur panneau. Les connecteurs Signal Double Lock sont fréquemment utilisés dans la réfrigération, l'éclairage extérieur et les outils de jardinage.
Caractéristiques du produit
| Axe central (mm) | 2,5 | Température de fonctionnement (°C) | -30 à +105 |
| Courant nominal max (A) | 3 | Calibre du fil (AWG) | 26- 20 |
| Tension nominale | 250 VCA/VCC | Positions disponibles | 2- 14 |
| Fil incandescent IEC 60335-1 | Oui | Version étanche disponible | IP67 |
| Norme UL94 disponible | V-0 | Couleur/Détrompage disponible | Oui |

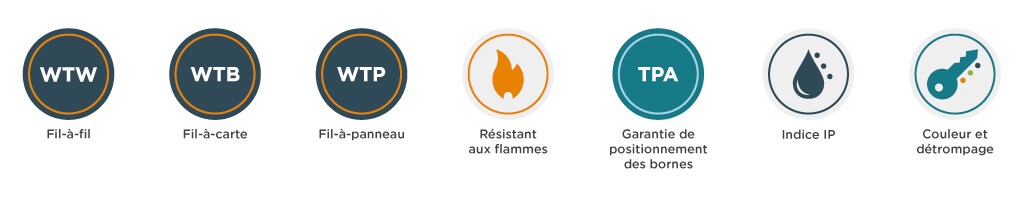

| Normes et certifications | UL, CSA, TUV | Configurations disponibles | Fil-à-fil, fil-à-carte, fil-à-panneau |
Produits recommandés
Connecteurs Signal Double Lock étanches : Boîtiers, bornes et TPA
Ces connecteurs étanches avec un indice de protection IP67 offrent une protection contre l'eau et la poussière. Disponibles en 2 à 6 positions, ces connecteurs vous aideront à concevoir des applications pour des environnements difficiles tels que l'éclairage extérieur, les pelouses et jardins, et la réfrigération industrielle.
Connecteurs Signal Double Lock testés au fil incandescent (GWT) et V-0
Les boîtiers des capuchons et des fiches des connecteurs Signal Double Lock sont conformes aux normes GWT (test au fil incandescent à 750 °C, sans flamme) et UL 94 V-0 pour les applications fil-à-fil. Ces nouvelles fiches s'adaptent également aux embases existantes conformes aux normes GWT et UL 94 V-0 pour les applications fil-à-carte.
Capuchon Signal Double Lock conforme fil incandescent
Les capuchons Signal Double Lock conformes au test au fil incandescent s'adaptent aux fiches correspondantes. Ils offrent un verrouillage secondaire dans les configurations fil-à-fil et fil-à-carte.
Signal Double Lock : Cosses mâles, femelles et TPA
Les cosses mâles Signal Double Lock s'adaptent aux cosses femelles et aux capuchons pour garantir que les bornes sont bien en place et le restent.
Protection et performance – Nos nouveaux connecteurs de signal à double verrouillage étanches de 2,5 mm offrent une protection IP67 contre l’eau et la poussière dans un espacement de ligne centrale de 2,5 mm peu encombrant, offrant une solution miniaturisée idéale pour les conceptions plus petites d’aujourd’hui.
Foire aux questions
Q : Quels types de montage les connecteurs Signal Double Lock étanches offrent-t-ils ?
R : Les connecteurs Signal Double Lock étanches de 2,5 mm sont disponibles en version fil-à-fil, en rangée simple, de 2 à 6 positions. Ils peuvent être montés en suspension libre ou sur panneau, offrant ainsi des solutions flexibles pour répondre à vos besoins de conception.
Q : Quel est le niveau de protection contre les éléments solides et les liquides ?
R : Notre série Signal Double Lock étanche offre une protection IP67 de premier ordre. Cela signifie que le connecteur peut être immergé dans un corps d'eau jusqu'à un mètre de profondeur pendant une demi-heure. Il apporte également une protection contre la poussière et les débris.
En savoir plus : FAQ sur les connecteurs Signal Double Lock
