Voltage Conductor Cover MVCC (MV)

RAYCHEM

RAYCHEM MVCC

Les couvercles conducteurs moyenne tension (MVCC) Raychem de TE Connectivity (TE) fournissent une isolation électrique de haute qualité pour les câbles et les cavaliers de sous-station.

Plus Moins

Fiche technique |

Contactez-nous

Caractéristiques du produit

Classe de tension (kV): ≤ 25
Méthode de montage : Clipsable
Conditions d'installation : Autorisée sous tension

Disponible depuis

Produit	N° de pièce TE	Documents	Classe de tension	Méthode de montage	Conditions d'installation	Conformité RoHS de l'UE	Conformité aux VLE de l'UE
MVCC-G-90/3.5X4(S3.7)	ER3617-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-45/1.75X4(B24)	CR9020-000		≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-G-19/.75(S15)	BM7955-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-G-19/.75(S15)	BM7955-019	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-19/.75(S15)	CX9414-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-G-10/.40(S30)	BM7954-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-25/1.0(B25)	CM2535-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-10/.40 (B100)	CP4753-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-TOOL-10(B3)	ES2557-000	Dessin technique du produit	-	-	-	-	-	-	-	-
MVCC-10/.40(S30)	BM7953-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-90/3.5X4(S3.7)	ER3615-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-G-19/.75(B50)	CN3456-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-115/4.5X4(B12)	ES4988-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-19/.75(B50)	CN3822-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-G-25/1.0(B25)	CM9738-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-G-115/4.5X4(B12)	ES4989-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-G-45/1.75X4(B24)	CR7828-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-G-10/.40(S30)	BM7954-019	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-45/1.75X4(S7)	BM7957-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-25/1.0(S7)	CZ1481-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-G-90/3.5X4(B12)	EP3750-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-90/3.5X4(B12)	EP3668-000		≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-G-45/1.75X4(S7)	BM7958-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-G-10/.40(B100)	CP4754-000	Dessin technique du produit	≤ 25 kV	Clipsable	Autorisée sous tension	-	-
MVCC-TOOL-19/25(B3)	ES2558-000	Dessin technique du produit	-	-	-	-	-	-	-	-

Aperçu

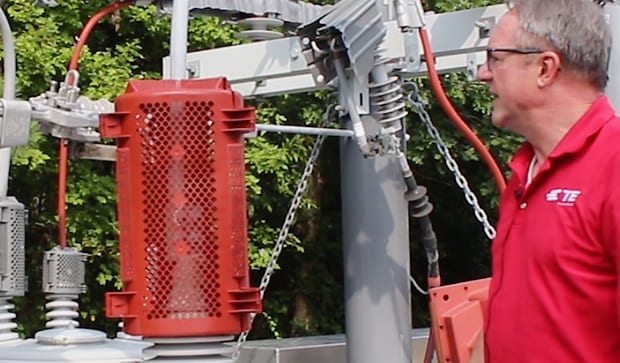

Ces couvercles sont fabriqués à partir de silicone non suivi qui convient aux environnements extérieurs moyenne tension difficiles. Les MVCC Raychem de TE sont divisés pour une installation facile. Les MVCC conviennent aux applications jusqu’à 25 kV de phase à la terre. Actuellement, quatre tailles sont disponibles et s’adaptent aux conducteurs d’un diamètre allant jusqu’à 44 mm (1,75"). La flexibilité des couvercles permet une installation sur des plis serrés, ce qui est idéal pour les applications de sous-station. Les couvercles sont conçus pour protéger les conducteurs sous tension des embrasements dus au contact des oiseaux et des animaux.

POINTS FORTS

Résistance supérieure au suivi
Protection des fils et des cavaliers
Installation simple, rapide, sans outil et enveloppante

EN SAVOIR PLUS

Produits isolés préformés
Groupe de gammes de produits

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques électriques

Classe de tension (kV) ≤ 25

Caractéristiques du corps

Couleur principale Gris | Rouge

Fixation mécanique

Méthode de montage Clipsable

Dimensions

Diamètres de conducteurs compatibles (AWG/kcmil) 4/0
Diamètres des conducteurs compatibles (mm) 0 – 11.43 | 11.94 – 19.05 | 12.7 – 19.05 | 19.05 – 28.58 | 28.58 – 44.45 | 44.45 – 88.9 | 88.9 – 114.3
Diamètres des conducteurs compatibles (in) 0,5 – 0,75 | 0 – 0,45 | 0,75 – 1,125 | 0,45 – 0,75 | 1,125 – 1,75 | 1,75 – 3,5 | 3,5 – 4,5

Conditions d’utilisation

Conditions d'installation Autorisée sous tension

Fonctionnement/Application

Équipement compatible Conducteur | Plomb

Documents associés

Fiches techniques et pages de catalogue

MEDIUM VOLTAGE CONDUCTOR COVERS MVCC WILDLIFE AND ASSET PROTECTION PRODUCTS IMPERIAL SELECTION CHART pdf Anglais
