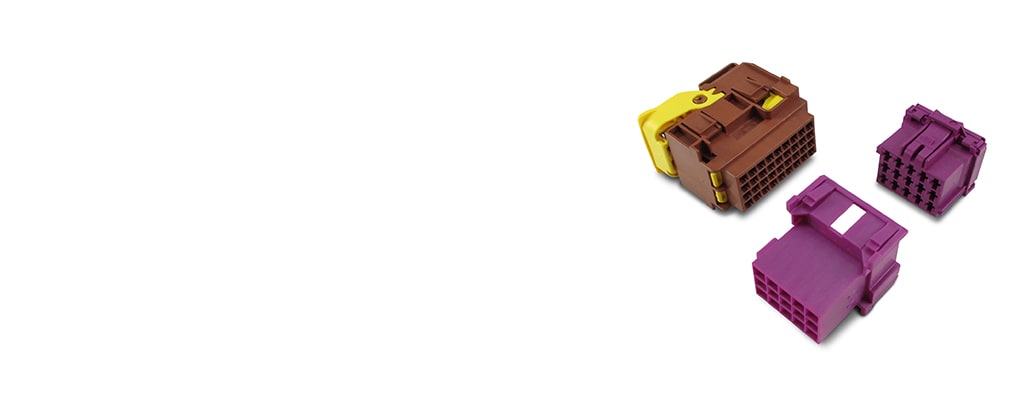

Boîtiers de connecteurs non étanches AMP MCP

Les connecteurs de boîtier AMP MCP disposent de 1 à 92 configurations de cavité disponibles avec un verrou ou un mécanisme d’accouplement de verrou à levier. Les boîtiers AMP MCP sont compatibles avec les contacts 9,5, 6,3/4,8K, 2,8 et 1,5K, transportant jusqu’à 100 ampères.

Plus Moins

Caractéristiques du produit

Système de connexion : Câble-à-câble, Fil à appareil, Fil à carte, Fil à fil
Nombre de positions : 1, 2, 3, 4, 6, 7, 8, 9, 10, 12, 14, 15, 16, 17, 18, 20, 21, 25, 26, 28, 32, 36, 44, 46
Type de boîtier et de connecteur : Boîtier pour bornes femelles, Boîtier pour bornes mâles
Ligne médiane (niveau) (mm): 2.4, 2.5, 3.33, 3.4, 3.5, 4, 4.2, 4.5, 4.65, 4.8, 5, 5.08, 5.3, 5.4, 5.5, 5.7, 5.8, 6, 6.5, 6.7, 6.8, 8, 8.5, 9.3, 9.4, 12.5, 15
Ligne médiane (niveau) (in): .02, .094, .098, .131, .134, .138, .157, .165, .177, .183, .188, .196, .197, .2, .208, .21, .212, .216, .217, .22, .224, .228, .236, .24, .255, .264, .267, .268, .27, .314, .315, .33, .334, .335, .366, .37, .492, .59, 1.57
Scellable : Non, Oui

Produit	N° de pièce TE	Documents	Système de connexion	Nombre de positions	Type de boîtier et de connecteur	Ligne médiane (niveau)	Scellable	Largeur de la patte d’accouplement	Nombre de lignes	Couleur du produit primaire	Le connecteur et le contact se terminent à	Courant nominal du contact (max)	Application du circuit	Type de montage du connecteur	Température de fonctionnement (max)	Architecture de tension nominale	Compatible avec l’assurance de position de connecteur	Fonction de verrouillage principal	Code du connecteur	Plage de température de fonctionnement
MCP6,3 RECEPTACLE HOUSING 2POS	4-1418506-2	Dessin technique du produit PDF 3D	Fil à fil	2	Boîtier pour bornes femelles	8 mm	Non	6.3 mm	1	Gris	Fil et câble	55 A	Puissance	Montage sur câble (suspension libre)	120 °C	36 V	Non	Sur la borne	D	-40 – 120 °C
MCP1,5 REC HSG10P	1534181-1	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte	10	Boîtier pour bornes femelles	4 mm	Non	1.5 mm	2	Noir	Fil et câble	20 A	Puissance	Montage sur câble (suspension libre)	130 °C	12 V	Non	Sur la borne	A	-40 – 130 °C
MCP2,8 GEH ASSY2X8P	929092-1	Dessin technique du produit PDF 3D	Fil à fil	16	Boîtier pour bornes femelles	5.08 mm	Non	2.8 mm	4	Noir	Fil et câble	-	-	Montage sur câble (suspension libre)	-	-	Non	Intégré dans le boîtier	-	-
SOCKET HSG 4POS.,AMP MCP2.8/MCP6.3K	1-1418507-2	Dessin technique du produit PDF 3D	Fil à carte, Fil à fil	4	Boîtier pour bornes femelles	6.5 mm	Non	2.8 mm, 6.3 mm	2	Noir	Fil et câble	40 A	Puissance	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	36 V	Non	Sur la borne	A	-40 – 120 °C
AMP MCP 2.8 HSG.WITH SEC.10POS.	1-1418994-1	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte	10	Boîtier pour bornes femelles	5.5 mm	Non	2.8 mm	2	Rouge	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	-	-40 – 120 °C
MCP9,5 BU-GEH 1P	1355901-1	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte	1	Boîtier pour bornes femelles	-	Non	9.5 mm	1	Noir	Fil et câble	100 A	Puissance	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C	12 V	Non	Intégré dans le boîtier	Neutre	-40 – 100 °C
FEM HSG INLI.ASY12P	1452299-2	Dessin technique du produit PDF 3D	Fil à carte, Fil à fil	12	Boîtier pour bornes femelles	5.7 mm, 5.8 mm, 6.7 mm	Oui	1.5 mm, 2.8 mm	3	Vert	Fil et câble	15 A, 30 A	Électricité et signaux	Montage sur câble (suspension libre)	125 °C	12 V, 24 V	Non	Intégré dans le boîtier	B	-40 – 125 °C
INL:R.BUM.MAL HSG12	1452303-2	Dessin technique du produit PDF 3D	Fil à carte, Fil à fil	12	Boîtier pour bornes mâles	5.7 mm, 6.7 mm	Oui	-	3	Vert	Fil et câble	15 A, 30 A	Électricité et signaux	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 14 V	Non	Sur la borne	B	-40 – 120 °C
MCP CONNECTOR 32P	1534399-1	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte	32	Boîtier pour bornes femelles	4.2 mm, 5.5 mm, 8.5 mm	Non	1.5 mm, 2.8 mm, 4.8 mm	2	Noir	Fil et câble	20 A, 25 A, 35 A	Puissance	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V	Non	Sur la borne	Neutre	-40 – 120 °C
3 POS. MCP 1,5 SRS. REC.CONNECTOR UNSLD.	1745068-1	Dessin technique du produit PDF 3D	Fil à fil	3	Boîtier pour bornes femelles	3.5 mm	Non	1.5 mm	1	Noir	Fil et câble	20 A	Puissance	Montage sur câble (suspension libre)	130 °C	12 V, 24 V	Non	Sur la borne	Neutre	-40 – 130 °C
MCP 6.3 2P PLUG ASSY	1897214-1	Dessin technique du produit PDF 3D	Fil à fil	2	-	4.5 mm	Oui	6.3 mm	1	Noir	-	-	Puissance	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V	Non	-	-	-40 – 120 °C
MCP 1.5 SLD 18P TAB HSG	1897686-2	Dessin technique du produit PDF 3D	Fil à fil	18	Boîtier pour bornes mâles	4 mm	Non	1.5 mm	3	Noir	-	-	Signal	Montage sur câble (suspension libre)	-	-	Non	Intégré dans le boîtier	-	-
12 POS FEMALE CONNECTOR ASS'Y	284853-1	Dessin technique du produit PDF 3D	Fil à fil	12	Boîtier pour bornes femelles	4.2 mm, 4.65 mm	Non	1.6 mm, 2.8 mm	2	Noir	Fil et câble	14 A, 20 A	Électricité et signaux	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Oui	Sur la borne	A	-25 – 105 °C
TAB HSG 2.8MM 9POS.	4-967626-1	Dessin technique du produit PDF 3D	Fil à fil	9	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	-	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	D	-40 – 120 °C
AMP MCP2.8 HSG 4POS WATERBLUE	9-1355493-3	PDF 3D	Fil à fil	4	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	2	Bleu	Fil et câble	35 A	Puissance	Montage sur câble (suspension libre)	65 °C, 70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V	Non	Sur la borne	Z	-40 – 120 °C
AMP MCP 2.8 HSG 6POS 2.LOCKING	6-968970-1	Dessin technique du produit PDF 3D	Fil à fil	6	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	2	Bleu	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
MCP 6.3 2P CAP HSG	1897213-2	PDF 3D	Fil à fil	2	Boîtier pour bornes femelles	4.5 mm	Non	6.3 mm	1	Noir	-	-	Puissance	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V	Non	-	-	-40 – 120 °C
TAB HSG 2.8MM 15POS.	3-967628-1	Dessin technique du produit PDF 3D	Fil à fil	15	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Bleu	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
MCP2.8 BU-GEH 3P	2-968976-9	Dessin technique du produit PDF 3D	Fil à fil	3	Boîtier pour bornes femelles	5.5 mm	Non	2.8 mm	1	Gris	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
2.8FLA-STE-GEH 21P	2-1394765-1	Dessin technique du produit PDF 3D	Fil à fil	21	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Naturel	Fil et câble	-	Signal	Montage panneau	85 °C	-	Non	-	B	-40 – 85 °C
1.5/2.8MM TAB HSG 25 POS ASSY	1-1718491-2	Dessin technique du produit PDF 3D	Fil à fil	25	Boîtier pour bornes mâles	4 mm, 5 mm	Non	1.5 mm, 2.8 mm	1, 2	Gris	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
TAB HSG 2.8MM 6POS.	3-965641-1	Dessin technique du produit PDF 3D	Fil à fil	6	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	2	Bleu	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
TAB HSG 2.8MM 15POS.	4-967628-1	Dessin technique du produit PDF 3D	Fil à fil	15	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	-	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	D	-40 – 120 °C
MCP2.8 BU-GEH 3P	3-968976-9	Dessin technique du produit PDF 3D	Fil à fil	3	Boîtier pour bornes femelles	5.5 mm	Non	2.8 mm	1	Bleu	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
MCP2.8 GEH ASSY 9P	6-968971-1	Dessin technique du produit PDF 3D	Fil à fil	9	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Bleu	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
2,8MM FLA-STE-GEH3P	1-968977-9	Dessin technique du produit PDF 3D	Fil à fil	3	Boîtier pour bornes mâles	5.5 mm	Non	2.8 mm	1	Noir	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
1.5MM TAB HSG 36 POS ASSY	1-1718492-1	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte, Fil à fil	36	Boîtier pour bornes mâles	4 mm	Non	1.5 mm	4	Marron, Marron	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
MCP2.8 GEH ASSY 6P	7-968970-1	Dessin technique du produit PDF 3D	Fil à fil	6	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	2	Naturel	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
1.5/2.8MMTAB HSG 25POS ASSY	1-1718491-1	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte	25	Boîtier pour bornes mâles	4 mm, 5 mm	Non	1.5 mm, 2.8 mm	3	Noir	-	-	-	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
JUN-POW-TIM HOUSING 17POS	1241581-1	Dessin technique du produit PDF 3D	Fil à fil	17	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Noir	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-	Non	Sur la borne	-	-40 – 120 °C
TAB HSG 2.8MM 9POS.	2-967626-1	Dessin technique du produit PDF 3D	Fil à fil	9	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Naturel	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
TAB HSG 2.8MM 12POS.	2-967627-1	PDF 3D	Fil à fil	12	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Naturel	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
FLA-STE-GEH2,8 12P	1-967627-1	Dessin technique du produit PDF 3D	Fil à fil	12	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Vert	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
TAB HSG 2.8MM 15POS.	2-967628-1	Dessin technique du produit PDF 3D	Fil à fil	15	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Naturel	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
MCP 2.8 GEH 12P	8-968972-1	Dessin technique du produit PDF 3D	Fil à fil	12	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Vert	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
AMP MCP 2.8 HSG 9 POS. 2.LOCKI	7-968971-1	Dessin technique du produit PDF 3D	Fil à fil	9	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Naturel	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
MCP2.8 GEH 9P	8-968971-1	Dessin technique du produit PDF 3D	Fil à fil	9	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Jaune	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
FLA-ST-GEH 2.8 15P	1-967628-1	Dessin technique du produit PDF 3D	Fil à fil	15	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	-	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
MCP2.8 HSG ASSY 18P	6-968974-1	Dessin technique du produit PDF 3D	Fil à fil	18	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Bleu	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
36POS,TAB 1.5X0.6,TAB HSG,ASSY	1-2112891-3	Dessin technique du produit PDF 3D	Fil à fil	36	Boîtier pour bornes mâles	4 mm	Non	1.5 mm	4	Vert	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
TAB HOUSING, 2,8MM,9POS.	1-967626-1	Dessin technique du produit PDF 3D	Fil à fil	9	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Jaune	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
MCP2.8 GEH ASSY 15P	6-968973-1	Dessin technique du produit PDF 3D	Fil à fil	15	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Bleu	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
MCP2.8 GEH ASSY 21P	6-968975-1	Dessin technique du produit PDF 3D	Fil à fil	21	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Bleu	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
MCP2.8 GEH ASSY 12P	7-968972-1	Dessin technique du produit PDF 3D	Fil à fil	12	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Naturel	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
MCP2.8 GEH 15P	8-968973-1	Dessin technique du produit PDF 3D	Fil à fil	15	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	-	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
MCP2.8 GEH 6P	8-968970-1	Dessin technique du produit PDF 3D	Fil à fil	6	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	2	Bleu	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
TAB HSG 2.8MM 9POS.	3-967626-1	Dessin technique du produit PDF 3D	Fil à fil	9	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Bleu	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
TAB HSG 2.8MM 6POS.	2-965641-1	Dessin technique du produit PDF 3D	Fil à fil	6	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	2	Naturel	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
AMP MCP 2.8 HSG 15 POS. 2.LOCKING	7-968973-1	Dessin technique du produit PDF 3D	Fil à fil	15	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Naturel	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
AMP MCP 2.8 HSG 12POS. 2.LOCKING	6-968972-1	Dessin technique du produit PDF 3D	Fil à fil	12	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Bleu	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
AMP MCP 2.8 HSG 15 POS. 2.LOCKING	5-968973-1	Dessin technique du produit PDF 3D	Fil à fil	15	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Violet	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	D	-40 – 120 °C
MCP2,8 GEH ASSY 21P	7-968975-1	Dessin technique du produit PDF 3D	Fil à fil	21	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Naturel	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
AMP MCP 2.8 HSG 12POS. 2.LOCKING	5-968972-1	Dessin technique du produit PDF 3D	Fil à fil	12	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	-	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	D	-40 – 120 °C
FLA STEGEHZ	1-967630-1	Dessin technique du produit PDF 3D	Fil à fil	21	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Marron, Marron	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
1.5MM TAB HSG 36 POS ASSY	1-1718492-2	Dessin technique du produit PDF 3D	Fil à fil	36	Boîtier pour bornes mâles	4 mm	Non	1.5 mm	4	Mauve	-	-	-	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C	12 V	Non	Sur la borne	B	-40 – 120 °C
MCP2.8 GEH ASSY 18P	5-968974-1	Dessin technique du produit PDF 3D	Fil à fil	18	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Violet	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	D	-40 – 120 °C
MCP2.8 GEH ASSY 12P	8-968972-2	Dessin technique du produit PDF 3D	Fil à fil	12	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Gris	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
TAB HSG 2.8MM 12POS.	3-967627-1	Dessin technique du produit PDF 3D	Fil à fil	12	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Bleu	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
MCP2.8 GEH ASSY 21P	8-968975-2	Dessin technique du produit PDF 3D	Fil à fil	21	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Gris	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
FLA-STE-GEH2,8 18P	1-967629-1	Dessin technique du produit PDF 3D	Fil à fil	18	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Gris	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
25POS, MIXED,TAB HSG,ASSY	1-2112890-2	Dessin technique du produit PDF 3D	Fil à fil	25	Boîtier pour bornes mâles	4 mm	Non	1.5 mm, 2.8 mm	3	Gris	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-	Non	Sur la borne	B	-40 – 120 °C
MCP2.8 GEH ASSY 9P	8-968971-2	Dessin technique du produit PDF 3D	Fil à fil	9	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Gris	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
MCP2.8 GEH 21P	8-968975-1	Dessin technique du produit PDF 3D	Fil à fil	21	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Marron, Marron	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
TAB HSG 2.8MM 12POS.	4-967627-1	Dessin technique du produit PDF 3D	Fil à fil	12	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	-	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	D	-40 – 120 °C
MCP2,8 GEH ASSY 18P	7-968974-1	Dessin technique du produit PDF 3D	Fil à fil	18	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Naturel	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
2.8FLA-STE-GEH 2X9P	3-1394766-1	Dessin technique du produit PDF 3D	Fil à carte	18	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Bleu	-	-	Signal	Montage panneau	130 °C	12 V, 24 V	Non	-	C	-40 – 130 °C
AMP MCP 2.8 JPT HSG 17 POS ASS	1718091-1	Dessin technique du produit PDF 3D	Fil à fil	17	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Noir	-	-	Signal	Montage sur câble (suspension libre)	-	-	Non	Sur la borne	-	-
FLA-STE-GEH2,8 21P	3-967630-1	Dessin technique du produit PDF 3D	Fil à fil	21	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Bleu	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
MCP2.8 GEH ASSY 15P	8-968973-2	Dessin technique du produit PDF 3D	Fil à fil	15	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Gris	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
MCP2.8 GEH 18P	8-968974-1	Dessin technique du produit PDF 3D	Fil à fil	18	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	Gris	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
36POS,TAB 1.5X0.6,TAB HSG,ASSY	1-2112891-1	Dessin technique du produit PDF 3D	Fil à fil	36	Boîtier pour bornes mâles	4 mm	Non	1.5 mm	4	Marron, Marron	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
MCP REC HSG ASSY32P	1534180-1	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte	32	Boîtier pour bornes femelles	4.2 mm, 5.5 mm, 8.5 mm	Non	1.5 mm, 2.8 mm, 4.8 mm	2	Noir	Fil et câble	20 A, 25 A, 35 A	Puissance	Montage sur câble (suspension libre)	130 °C	12 V	Non	Sur la borne	A	-40 – 130 °C
MCP9,5BU-GEH2P,SW	1355289-1	Dessin technique du produit PDF 3D	Fil à fil	2	Boîtier pour bornes femelles	12.5 mm	Non	9.5 mm	1	Noir	-	-	Puissance	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C	12 V, 24 V, 42 V, 48 V	Non	Sur la borne	A	-40 – 85 °C
CARRIER FOR RECEPTACLE INSERTS	1-1718484-1	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte	25	Boîtier pour bornes femelles	4 mm, 5 mm	Non	1.5 mm, 2.8 mm	3	Noir	-	-	-	Montage sur câble (suspension libre)	120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
FLA-STE-GEH2,8MM21P	2-967630-1	Dessin technique du produit PDF 3D	Fil à fil	21	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Naturel	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
MCP2.8 GEH ASSY 6P	8-968970-2	Dessin technique du produit PDF 3D	Fil à fil	6	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	2	Gris	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
MCP2.8 BU-GEH 3P	1-968976-9	Dessin technique du produit PDF 3D	Fil à fil	3	Boîtier pour bornes femelles	5.5 mm	Non	2.8 mm	1	Noir	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
25POS, MIXED,TAB HSG,ASSY	1-2112890-1	Dessin technique du produit PDF 3D	Fil à fil	25	Boîtier pour bornes mâles	4 mm	Non	1.5 mm, 2.8 mm	3	Noir	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	-	Non	Sur la borne	A	-40 – 120 °C
AMP MCP 2.8 RECEPT HSG 7 POS	1718488-1	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte, Fil à fil	7	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	1	Naturel	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	-	-40 – 120 °C
AMP MCP 1.5 RECEPT HSG 9 POS	1718490-1	Dessin technique du produit PDF 3D	Fil à fil	9	Boîtier pour bornes femelles	4 mm	Non	1.6 mm	1	Noir	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
AMP MCP 1.5 RECEPT HSG 9 POS	1718490-2	Dessin technique du produit PDF 3D	Fil à fil	9	Boîtier pour bornes femelles	4 mm	Non	1.6 mm	1	Naturel	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	B	-40 – 120 °C
MCP6,3 RECEPTACLE HOUSING 2POS	9-1418506-2	Dessin technique du produit PDF 3D	Fil à fil	2	Boîtier pour bornes femelles	8 mm	Non	6.3 mm	1	Noir	Fil et câble	55 A	Puissance	Montage sur câble (suspension libre)	120 °C	36 V	Non	Sur la borne	Z	-40 – 120 °C
AMP MCP 2.8 HSG.WITH SEC.10POS	1418994-1	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte	10	Boîtier pour bornes femelles	5.5 mm	Non	2.8 mm	2	Noir	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 120 °C
MCP SUB ASSY 32 POS HSG REC	1534180-2	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte	32	Boîtier pour bornes femelles	4.2 mm, 5.5 mm, 8.5 mm	Non	1.5 mm, 2.8 mm, 4.8 mm	2	Noir	Fil et câble	20 A, 25 A, 35 A	Puissance	Montage sur câble (suspension libre)	130 °C	12 V	Non	Sur la borne	A	-40 – 130 °C
2.8FLA-STE-GEH 21P	1-1394765-1	Dessin technique du produit PDF 3D	Fil à fil	21	Boîtier pour bornes mâles	5 mm	Non	2.8 mm	3	Marron, Marron	-	-	Signal	Montage panneau	85 °C	-	Non	-	A	-40 – 120 °C
2 POS HSG AMP MCP 2.8 ASSY	1-1718624-2	PDF 3D	Fil à fil	2	Boîtier pour bornes femelles	5 mm	Oui	2.8 mm	1	Noir	Fil et câble	34 A	Puissance	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	12 V, 24 V	Oui	Sur la borne	A	-40 – 130 °C
12 POS FEMALE CONNECTOR ASS'Y	284853-2	Dessin technique du produit PDF 3D	Fil à fil	12	Boîtier pour bornes femelles	4.2 mm, 4.65 mm	Non	1.6 mm, 2.8 mm	2	Noir	Fil et câble	14 A, 20 A	Électricité et signaux	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Non	Sur la borne	A	-25 – 105 °C
AMP MCP 1.5 RECEPT HSG 18 POS	1718489-1	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte, Fil à fil	18	Boîtier pour bornes femelles	4 mm	Non	1.6 mm	2	Noir	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	-	-40 – 120 °C
FEM HSG INLI.ASY12P	1452299-1	Dessin technique du produit PDF 3D	Fil à carte, Fil à fil	12	Boîtier pour bornes femelles	5.7 mm, 5.8 mm, 6.7 mm	Oui	1.5 mm, 2.8 mm	3	Noir	Fil et câble	15 A, 30 A	Électricité et signaux	Montage sur câble (suspension libre)	125 °C	12 V, 24 V	Non	Intégré dans le boîtier	A	-40 – 125 °C
INL:R.BUM.MAL HSG12	1452303-1	Dessin technique du produit PDF 3D	Fil à carte, Fil à fil	12	Boîtier pour bornes mâles	5.7 mm, 6.7 mm	Oui	-	3	Noir	Fil et câble	15 A, 30 A	Électricité et signaux	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 14 V	Non	Sur la borne	A	-40 – 120 °C
MCP6.3 RECEP HSG4P	1534404-2	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte, Fil à fil	4	Boîtier pour bornes femelles	6 mm	Non	6.3 mm	2	Gris	-	-	Puissance	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C	24 V	Non	Sur la borne	B	-40 – 85 °C
MCP6.3 RECEP HSG4P	1534404-1	Dessin technique du produit PDF 3D	Fil à appareil, Fil à carte, Fil à fil	4	Boîtier pour bornes femelles	6 mm	Non	6.3 mm	2	Noir	-	-	Puissance	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C	24 V	Non	Sur la borne	A	-40 – 85 °C
AMP MCP 2.8 HSG 9 POS. 2.LOCKING	5-968971-1	Dessin technique du produit PDF 3D	Fil à fil	9	Boîtier pour bornes femelles	5 mm	Non	2.8 mm	3	-	-	-	Signal	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	D	-40 – 120 °C
1.5/2.8MM TAB HSG 25 POS ASSY	1-1718491-3	Dessin technique du produit PDF 3D	Fil à fil	25	Boîtier pour bornes mâles	4 mm, 5 mm	Non	1.5 mm, 2.8 mm	1, 2	Bleu	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	C	-40 – 120 °C
1.5/2.8MM TAB HSG 25 POS ASSY	1-1718491-4	Dessin technique du produit PDF 3D	Fil à fil	25	Boîtier pour bornes mâles	4 mm, 5 mm	Non	1.5 mm, 2.8 mm	1, 2	Vert	-	-	Signal	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Non	Sur la borne	D	-40 – 120 °C
MCP9,5BU-GEH2P,GRAU	1355289-2	Dessin technique du produit PDF 3D	Fil à fil	2	Boîtier pour bornes femelles	12.5 mm	Non	9.5 mm	1	Gris	-	-	Puissance	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C	12 V, 24 V, 42 V, 48 V	Non	Sur la borne	B	-40 – 85 °C
MCP9,5BU-GEH2P,BLAU	1355289-3	Dessin technique du produit PDF 3D	Fil à fil	2	Boîtier pour bornes femelles	12.5 mm	Non	9.5 mm	1	Bleu	-	-	Puissance	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C	12 V, 24 V, 42 V, 48 V	Non	Sur la borne	C	-40 – 85 °C
MCP9,5BU-GEH2P,GEGN	1355289-4	Dessin technique du produit PDF 3D	Fil à fil	2	Boîtier pour bornes femelles	12.5 mm	Non	9.5 mm	1	Vert	-	-	Puissance	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C	12 V, 24 V, 42 V, 48 V	Non	Sur la borne	D	-40 – 85 °C
9,5 TAB HOUSING 2POS,BLACK	1355290-1	Dessin technique du produit PDF 3D	Fil à fil	2	Boîtier pour bornes mâles	12.5 mm	Non	9.5 mm	1	Noir	-	-	Puissance	Montage panneau	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	12 V, 24 V	Non	Sur la borne	A	-40 – 130 °C
12 POS FEMALE CONNECTOR ASS'Y	284853-3	Dessin technique du produit PDF 3D	Fil à fil	12	Boîtier pour bornes femelles	4.2 mm, 4.65 mm	Non	1.6 mm, 2.8 mm	2	Gris	Fil et câble	14 A, 20 A	Électricité et signaux	Montage sur câble (suspension libre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C	12 V, 24 V	Oui	Sur la borne	B	-25 – 105 °C

Aperçu

Les boîtiers AMP MCP sont disponibles en plusieurs options de clavetage et couleurs.

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

Forme de boîtier et de connecteur Circulaire, Rectangulaire
Système de connexion Câble-à-câble, Fil à appareil, Fil à carte, Fil à fil
Type de boîtier et de connecteur Boîtier pour bornes femelles, Boîtier pour bornes mâles
Scellable Non, Oui
Le connecteur et le contact se terminent à Fil et câble
Fonction de verrouillage principal Intégré dans le boîtier, Patte de verrouillage, Sur la borne
Connecteur mixte et hybride Non, Oui

Fonctionnalités de configuration

Nombre de positions 1, 2, 3, 4, 6, 7, 8, 9, 10, 12, 14, 15, 16, 17, 18, 20, 21, 25, 26, 28, 32, 36, 44, 46
Nombre de lignes 1, 2, 3, 4, 5, 6
Position de la cavité 0

Caractéristiques électriques

Tension de fonctionnement (VAC) 12, 28
Tension de fonctionnement (VDC) 12, 14, 24, 28, 36, 42, 50
Architecture de tension nominale (V) 12, 14, 16, 24, 36, 40, 42, 48

Caractéristiques du corps

Angle de sortie du câble 180°, 90°
Couleur du produit primaire Blanc, Bleu, Gris, Jaune, Marron, Marron, Mauve, Naturel, Noir, Orange, Rouge, Vert, Violet
Code du connecteur 8, A, B, C, D, E, F, Neutre, Z

Fonctionnalités de contact

Type de contact Connecteur, Patte
Taille du contact .63mm, .64mm, 1.5 K, 1.5 mm, 1.6mm, 1.8mm, 10mm, 2.8 mm, 4.8mm, 5.8mm, 6.3 mm, 9.5 mm
Largeur de la patte d’accouplement (mm) .63, .64, 1.5, 1.6, 1.7, 2.8, 4.8, 5.8, 6.3, 9.5
Largeur de la patte d’accouplement (in) .025, .059, .06, .063, .07, .11, .188, .228, .248, .25, .374
Courant nominal du contact (max) (A) 11, 12, 14, 15, 16, 20, 25, 30, 34, 35, 40, 55, 60, 100

Fixation mécanique

Alignement de l’accouplement Avec
Type d’alignement de l’accouplement Clavette, Encoche de polarisation, Fente de guidage, Fente de polarisation, Nervure de polarisation, Nervure de polarisation, Polarisation, Polarisé, Tige de guidage
Passe-fil Ajouter par accessoire, Avec, Sans
Type de montage du connecteur Montage panneau, Montage sur câble (suspension libre)
Sécurité pour la position des bornes (TPA) Non, Oui

Caractéristiques du boîtier

Matériau du boîtier PA, PA GF, PBT, PBT GF, PBT GF15
Ligne médiane (niveau) (mm) 2.4, 2.5, 3.33, 3.4, 3.5, 4, 4.2, 4.5, 4.65, 4.8, 5, 5.08, 5.3, 5.4, 5.5, 5.7, 5.8, 6, 6.5, 6.7, 6.8, 8, 8.5, 9.3, 9.4, 12.5, 15
Ligne médiane (niveau) (in) .02, .094, .098, .131, .134, .138, .157, .165, .177, .183, .188, .196, .197, .2, .208, .21, .212, .216, .217, .22, .224, .228, .236, .24, .255, .264, .267, .268, .27, .314, .315, .33, .334, .335, .366, .37, .492, .59, 1.57

Dimensions

Espacement de ligne à ligne (mm) 10.9, 2.54, 3, 3.2, 3.5, 4, 4.2, 4.24, 4.5, 5, 5.08, 5.5, 5.6, 6, 6.3, 8, 8.1, 8.14
Espacement de ligne à ligne (in) .1, .118, .126, .138, .157, .165, .167, .177, .197, .2, .216, .217, .22, .236, .248, .314, .315, .318, .32, .43
Longueur du produit (mm) 13, 13.8, 15.4, 15.95, 16, 16.3, 16.8, 17.5, 19.71, 20.4, 21, 22.15, 22.5, 23.2, 23.6, 23.8, 25, 25.2, 25.5, 26, 27.5, 27.6, 28.4, 30, 31, 31.2, 31.8, 32.1, 32.2, 32.5, 33.5, 34, 34.8, 35.6, 36, 36.1, 37.2, 37.5, 37.7, 38.3, 38.4, 39.25, 40, 40.2, 42.3, 42.5, 43.3, 43.8, 44.5, 44.6, 44.7, 45, 45.2, 46, 55.2, 66, 96, 113.2
Longueur du produit (in) .512, .543, .606, .628, .63, .642, .661, .689, .776, .803, .827, .872, .886, .913, .929, .937, .984, .992, 1, 1.024, 1.08, 1.082, 1.083, 1.118, 1.18, 1.181, 1.22, 1.228, 1.252, 1.26, 1.264, 1.28, 1.319, 1.37, 1.378, 1.402, 1.417, 1.421, 1.465, 1.47, 1.476, 1.484, 1.512, 1.545, 1.575, 1.583, 1.66, 1.673, 1.7, 1.72, 1.75, 1.756, 1.77, 1.779, 1.811, 2.173, 2.598, 3.78, 4.45
Largeur du produit (mm) 6, 13.3, 13.8, 15, 15.4, 16, 16.2, 16.7, 17.2, 19, 21, 23, 23.5, 23.6, 24.36, 24.5, 24.8, 24.9, 25, 25.3, 26, 27, 28.6, 29, 29.4, 29.5, 30, 30.6, 31, 31.4, 31.75, 32.5, 35.4, 35.45, 35.5, 35.8, 36, 36.5, 37, 40.35, 41.1, 41.3, 42, 43.6, 44.6, 45.9, 46, 49.5, 59, 66, 68.3
Largeur du produit (in) .236, .524, .543, .591, .606, .63, .638, .657, .677, .748, .826, .827, .906, .925, .929, .959, .965, .976, .978, .984, .996, 1.02, 1.024, 1.06, 1.063, 1.12, 1.142, 1.157, 1.161, 1.18, 1.205, 1.22, 1.23, 1.25, 1.27, 1.39, 1.394, 1.396, 1.409, 1.417, 1.43, 1.457, 1.588, 1.618, 1.62, 1.653, 1.71, 1.756, 1.807, 1.81, 1.811, 1.94, 2.322, 2.598, 2.68
Hauteur du connecteur (mm) 4.2, 9.5, 9.7, 10.4, 11, 12.1, 12.4, 12.8, 14.2, 15.8, 16.9, 17.5, 17.6, 17.7, 19.3, 19.5, 19.6, 21, 22.8, 23, 23.5, 24, 24.3, 25, 25.5, 25.6, 25.65, 26, 26.5, 26.85, 27, 27.5, 28.9, 29.55, 30, 30.6, 32, 32.05, 32.1, 32.15, 32.5, 33.3, 33.7, 33.8, 34.2, 41.65, 42.8, 43, 43.1, 48.2, 50.3
Hauteur du connecteur (in) .165, .374, .382, .409, .435, .476, .488, .504, .56, .622, .665, .688, .693, .696, .76, .767, .772, .826, .898, .906, .91, .925, .945, .956, .984, 1.004, 1.008, 1.01, 1.024, 1.043, 1.05, 1.063, 1.08, 1.138, 1.163, 1.181, 1.2, 1.205, 1.26, 1.262, 1.264, 1.266, 1.28, 1.31, 1.32, 1.331, 1.346, 1.63, 1.685, 1.693, 1.698, 1.89, 1.984

Conditions d’utilisation

Température de fonctionnement (max) (°C) 65, 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130, 140
Température de fonctionnement (max) (°F) 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266, 284
Plage de température de fonctionnement (°C) -40 – 100, -40 – 105, -40 – 120, -40 – 125, -40 – 130, -40 – 140, -40 – 80, -40 – 85, -30 – 105, -25 – 105, -25 – 85, 0 – 125
Plage de température de fonctionnement (°F) -40 – 176, -40 – 185, -40 – 212, -40 – 221, -40 – 248, -40 – 257, -40 – 266, -40 – 284, -22 – 221, -22 – 248, -13 – 185, -13 – 221, 32 – 257

Fonctionnement/Application

Application du circuit Puissance, Signal, Électricité et signaux

Normes de l’industrie

Indice d’inflammabilité UL UL 94HB, UL 94V-0, UL 94V-2
Compatible avec les produits conformes aux normes ou à la réglementation des agences DIN IEC 512, LV214, SAE/USCAR-2
Degré de protection IP20, IP2B, IP30

Caractéristiques de l’emballage

Méthode d’emballage Boîte, Boîte et carton, Boîte et plateau, Carton, Conteneur, Emballage, Lot, Lot, Pièce détachée, Plateau, Sac, Sac et boîte
Quantité d’emballage 16, 56, 70, 90, 100, 150, 175, 180, 200, 250, 280, 297, 300, 330, 350, 352, 462, 500, 550, 600, 700, 800, 900, 950, 1000, 1100, 1200, 1500, 1800, 2000, 2400, 6000

Autre

Compatible avec l’assurance de position de connecteur Non, Oui
Utilisable Non, Oui

Numéro de référence

Référence interne TE CAT-AM705-CH8173

Documents associés

AMP MCP, TE Connectivity et le logo TE connectivity sont des marques commerciales.

Boîtiers de connecteurs non étanches AMP MCP

Caractéristiques du produit

Système de connexion : Câble-à-câble, Fil à appareil, Fil à carte, Fil à fil

Nombre de positions : 1, 2, 3, 4, 6, 7, 8, 9, 10, 12, 14, 15, 16, 17, 18, 20, 21, 25, 26, 28, 32, 36, 44, 46

Type de boîtier et de connecteur : Boîtier pour bornes femelles, Boîtier pour bornes mâles

Ligne médiane (niveau) (mm): 2.4, 2.5, 3.33, 3.4, 3.5, 4, 4.2, 4.5, 4.65, 4.8, 5, 5.08, 5.3, 5.4, 5.5, 5.7, 5.8, 6, 6.5, 6.7, 6.8, 8, 8.5, 9.3, 9.4, 12.5, 15

Ligne médiane (niveau) (in): .02, .094, .098, .131, .134, .138, .157, .165, .177, .183, .188, .196, .197, .2, .208, .21, .212, .216, .217, .22, .224, .228, .236, .24, .255, .264, .267, .268, .27, .314, .315, .33, .334, .335, .366, .37, .492, .59, 1.57

Scellable : Non, Oui

Aperçu

Caractéristiques

Caractéristiques du type de produit

Forme de boîtier et de connecteur Circulaire, Rectangulaire

Système de connexion Câble-à-câble, Fil à appareil, Fil à carte, Fil à fil

Type de boîtier et de connecteur Boîtier pour bornes femelles, Boîtier pour bornes mâles

Scellable Non, Oui

Le connecteur et le contact se terminent à Fil et câble

Fonction de verrouillage principal Intégré dans le boîtier, Patte de verrouillage, Sur la borne

Connecteur mixte et hybride Non, Oui

Fonctionnalités de configuration

Nombre de positions 1, 2, 3, 4, 6, 7, 8, 9, 10, 12, 14, 15, 16, 17, 18, 20, 21, 25, 26, 28, 32, 36, 44, 46

Nombre de lignes 1, 2, 3, 4, 5, 6

Position de la cavité 0

Caractéristiques électriques

Tension de fonctionnement (VAC) 12, 28

Tension de fonctionnement (VDC) 12, 14, 24, 28, 36, 42, 50

Architecture de tension nominale (V) 12, 14, 16, 24, 36, 40, 42, 48

Caractéristiques du corps

Angle de sortie du câble 180°, 90°

Couleur du produit primaire Blanc, Bleu, Gris, Jaune, Marron, Marron, Mauve, Naturel, Noir, Orange, Rouge, Vert, Violet

Code du connecteur 8, A, B, C, D, E, F, Neutre, Z

Fonctionnalités de contact

Type de contact Connecteur, Patte

Taille du contact .63mm, .64mm, 1.5 K, 1.5 mm, 1.6mm, 1.8mm, 10mm, 2.8 mm, 4.8mm, 5.8mm, 6.3 mm, 9.5 mm

Largeur de la patte d’accouplement (mm) .63, .64, 1.5, 1.6, 1.7, 2.8, 4.8, 5.8, 6.3, 9.5

Largeur de la patte d’accouplement (in) .025, .059, .06, .063, .07, .11, .188, .228, .248, .25, .374

Courant nominal du contact (max) (A) 11, 12, 14, 15, 16, 20, 25, 30, 34, 35, 40, 55, 60, 100

Fixation mécanique

Alignement de l’accouplement Avec

Type d’alignement de l’accouplement Clavette, Encoche de polarisation, Fente de guidage, Fente de polarisation, Nervure de polarisation, Nervure de polarisation, Polarisation, Polarisé, Tige de guidage

Passe-fil Ajouter par accessoire, Avec, Sans

Type de montage du connecteur Montage panneau, Montage sur câble (suspension libre)

Sécurité pour la position des bornes (TPA) Non, Oui

Caractéristiques du boîtier

Matériau du boîtier PA, PA GF, PBT, PBT GF, PBT GF15

Ligne médiane (niveau) (mm) 2.4, 2.5, 3.33, 3.4, 3.5, 4, 4.2, 4.5, 4.65, 4.8, 5, 5.08, 5.3, 5.4, 5.5, 5.7, 5.8, 6, 6.5, 6.7, 6.8, 8, 8.5, 9.3, 9.4, 12.5, 15

Ligne médiane (niveau) (in) .02, .094, .098, .131, .134, .138, .157, .165, .177, .183, .188, .196, .197, .2, .208, .21, .212, .216, .217, .22, .224, .228, .236, .24, .255, .264, .267, .268, .27, .314, .315, .33, .334, .335, .366, .37, .492, .59, 1.57

Dimensions

Espacement de ligne à ligne (mm) 10.9, 2.54, 3, 3.2, 3.5, 4, 4.2, 4.24, 4.5, 5, 5.08, 5.5, 5.6, 6, 6.3, 8, 8.1, 8.14

Espacement de ligne à ligne (in) .1, .118, .126, .138, .157, .165, .167, .177, .197, .2, .216, .217, .22, .236, .248, .314, .315, .318, .32, .43

Largeur du produit (mm) 6, 13.3, 13.8, 15, 15.4, 16, 16.2, 16.7, 17.2, 19, 21, 23, 23.5, 23.6, 24.36, 24.5, 24.8, 24.9, 25, 25.3, 26, 27, 28.6, 29, 29.4, 29.5, 30, 30.6, 31, 31.4, 31.75, 32.5, 35.4, 35.45, 35.5, 35.8, 36, 36.5, 37, 40.35, 41.1, 41.3, 42, 43.6, 44.6, 45.9, 46, 49.5, 59, 66, 68.3

Conditions d’utilisation

Température de fonctionnement (max) (°C) 65, 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130, 140

Température de fonctionnement (max) (°F) 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266, 284

Plage de température de fonctionnement (°C) -40 – 100, -40 – 105, -40 – 120, -40 – 125, -40 – 130, -40 – 140, -40 – 80, -40 – 85, -30 – 105, -25 – 105, -25 – 85, 0 – 125

Plage de température de fonctionnement (°F) -40 – 176, -40 – 185, -40 – 212, -40 – 221, -40 – 248, -40 – 257, -40 – 266, -40 – 284, -22 – 221, -22 – 248, -13 – 185, -13 – 221, 32 – 257

Fonctionnement/Application

Application du circuit Puissance, Signal, Électricité et signaux

Normes de l’industrie

Indice d’inflammabilité UL UL 94HB, UL 94V-0, UL 94V-2

Compatible avec les produits conformes aux normes ou à la réglementation des agences DIN IEC 512, LV214, SAE/USCAR-2

Degré de protection IP20, IP2B, IP30

Caractéristiques de l’emballage

Méthode d’emballage Boîte, Boîte et carton, Boîte et plateau, Carton, Conteneur, Emballage, Lot, Lot, Pièce détachée, Plateau, Sac, Sac et boîte

Quantité d’emballage 16, 56, 70, 90, 100, 150, 175, 180, 200, 250, 280, 297, 300, 330, 350, 352, 462, 500, 550, 600, 700, 800, 900, 950, 1000, 1100, 1200, 1500, 1800, 2000, 2400, 6000

Autre

Compatible avec l’assurance de position de connecteur Non, Oui

Utilisable Non, Oui

Numéro de référence

Référence interne TE CAT-AM705-CH8173

Documents associés

Catalog

CHAT EN DIRECT
