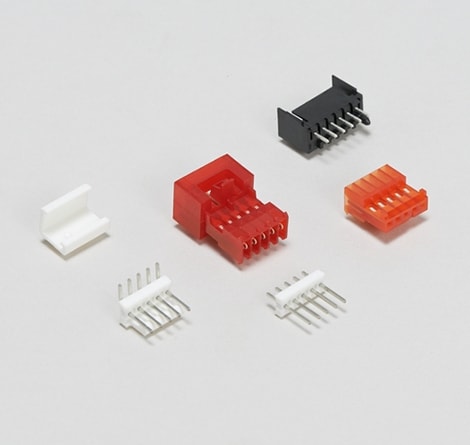

Optimierte Montage mit MTA 100 Steckverbindern
Die MTA 100 Steckverbinder von TE Connectivity wurden entwickelt, um die Effizienz und Zuverlässigkeit von Kabel-auf-Pfosten-Anwendungen zu verbessern. Diese Steckverbinder eignen sich für Leiterquerschnitten von 22 bis 28 AWG und sind mit zwei Schneidklemmkontakten (IDC-Kontakten) ausgestattet, die eine schnelle Montage in einem Schritt ermöglichen, ohne dass Kabel abisoliert werden müssen oder die Kontakte beschädigt werden. Die Steckverbinder und Stiftleisten sind in Ausführungen mit 2 bis 28 Positionen erhältlich, mit Ausnahme der ummantelten Stiftleisten sind sie durchgehend stapelbar und verfügen über geformte Rippen, um verkehrtes Stecken zu verhindern. Das MTA 100 System bietet unter anderem abgeschlossene und Durchführungssteckverbinder mit Verriegelungsrampen und optionalen Polarisierungstabs. Es vereinfacht die Verdrahtung, reduziert Fehler und verbessert die Wartung.
Produkteigenschaften
MTA-100 IDC Steckverbinder und Stiftleisten & CST-100 Kontakte und Gehäuse
| MTA-100 | CST-100 II | |
| Raster (mm/Zoll) | 2,54 / .100 | 2,54 / .100 |
| Kontakttyp | Schneidklemm (IDC) | Crimp |
| Kabel-auf-Kabel-Optionen | Geplant | Geplant |
| Positionen | 2-28 | 2-28 |
| Leiterquerschnitt (AWG) | 28-22 | 26-22 |
| Drahtisolierung (max.) | .060* 1,52 |
.065 1,65 |
| Nennstrom (A) | 5 | 4 |
| Nennspannung: max. (VAC) | 250 | 250 |
| Betriebstemp. Bereich (°C) | –55 bis +105 | –55 bis +105 |
| UL-Brandschutzklasse | V-0 & V-2 | V-0 |
| Ersatzkontakte | Ja | Ja |
*Wenn jeweils eine Position nach der anderen angeschlossen wird.
Ausgewählte Produkte
MTA-100
- PCB-Steckverbinderabdeckung - MTA 100: Nylon und Polyester
- Nylon vergoldet, mit Gegenstück zur Ausrichtung – MTA 100: Stecker undBuchse
- Nylon vergoldet, ohne Gegenstück - MTA 100: Buchse
- Nylon verzinnt, mit Gegenstück - MTA 100: Stecker und Buchse
- Nylon verzinnt, ohne Gegenstück - MTA 100: Buchse
- Leiterplatten-Stiftleiste, Polyester, nicht ummantelt, Gegenstück - MTA 100: Vertikal und Gewinkelt
- Leiterplatten-Stiftleiste, Polyester, ummantelt, Gegenstück - MTA 100: Vertikal und Gewinkelt
- Leiterplatten-Stiftleiste, Polyester, nicht ummantelt, kein Gegenstück - MTA 100: Vertikal und Gewinkelt
- PCB-Stiftleiste, Nylon, SMD-Montage - MTA 100: Vertikal und Gewinkelt
- PCB-Stiftleiste, Nylon, Durchgangsloch - MTA 100: Vertikal und Gewinkelt
- PCB-Stiftleiste, Polyester, Breakaway - MTA 100: Vertikal und Gewinkelt
- Buchsengehäuse 2,54 mm, 1 Reihe, CST-100 II
- Steckverbinderkontakt: Sockel/Buchse, Wire-to-Board / Wire-to-Wire, MTA 100

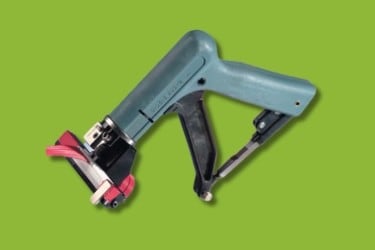

In diesem kurzen und informativen Video wird gezeigt, wie Sie mit einem Handwerkzeug von TE (PN 58074-1) einen MTA-Steckverbinder crimpen. Das Video beschreibt auch, wie Sie eine auf einem Bedienerfehler basierende Blockierung beheben.
