Vereinfachte Verkabelung und Wartung mit unseren Leistungssteckverbindern

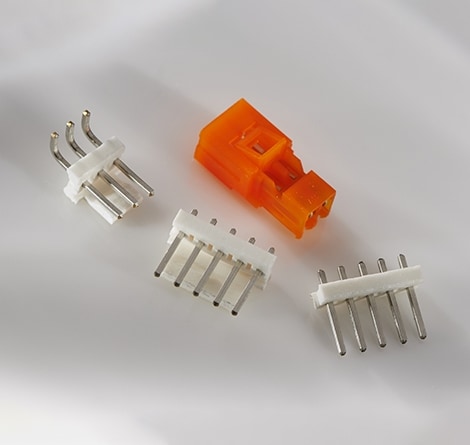

MTA 156 Steckverbinder bieten einen zuverlässigen Kabelanschluss für Anwendungen, die diskrete oder Flachbandkabel mit 18 bis 26 AWG verwenden. Sie verfügen über die Schneidklemmkontakt-Technologie (Insulation Displacement Contact (IDC)) für den Masseanschluss ohne Abisolieren von Drähten und sind in 2 bis 24 Positionen mit stapelbaren, stecksicheren Designs erhältlich. Zu den Optionen gehören geschlossene Enden, Durchführung, Verriegelungsrampen und Polarisierungs-Flachkontakten. Diese Steckverbinder ermöglichen den Anschluss von Einzel- oder Massedrähten mit PVC-isolierten Drähten und reduzieren so die Arbeitskosten. Die MTA 156 Stiftleisten aus flammwidrigen Thermoplast sind als gerade oder rechtwinklige Stützen mit flachem Kraftschluss oder mit Ummantelung lieferbar.
Produkteigenschaften
MTA-156 Steckverbinder und Stiftleisten und SL-156 und SL-156, große Einsätze. Dis. (LID) Kontakte und Gehäuse
| MTA-156 | SL-156 | SL-156 (LID) | |
| Raster (mm/in) | 3.96 / .156 | 3.96 / .156 | 3.96 / .156 |
| Kontaktanschluss | Schneidklemmkontakte | Crimpverbindung | Crimpverbindung |
| Kabel-auf-Kabel-Optionen | Ja | Nein | Nein |
| Anzahl an Positionen | 2-24 | 1-24; 2-10** | 2-24 |
| Drahtstärke nach AWG | 16-18 | 24-18 | 24-16 |
| Drahtisolationsdurchmesser Max. | .095* 2.4 |
.105 2.67 |
.112 2.84 |
| Nennstrom (A) | 7 | 10 | 10 |
| Nennspannung: max. (VAC) | 600 | 250 | 250 |
| Betriebstemperaturbereich (°C) | –55 bis +105 | –25 bis +105 | –25 bis +105 |
| UL-Brandschutzklasse | V-0 und V-2 | V-0 | V-0 |
| Ersatzkontakte | Ja | Ja | Ja |
* Wenn jeweils eine Position nach der anderen angeschlossen wird.
** mit durchgehender Platinenverriegelung

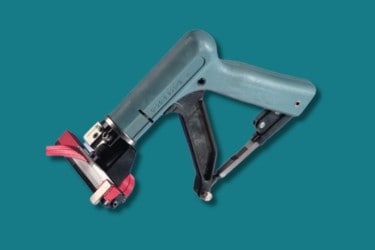

In diesem kurzen und informativen Video wird gezeigt, wie Sie mit einem Handwerkzeug von TE (PN 58074-1) einen MTA-Steckverbinder crimpen. Das Video beschreibt auch, wie Sie eine auf einem Bedienerfehler basierende Blockierung beheben.
