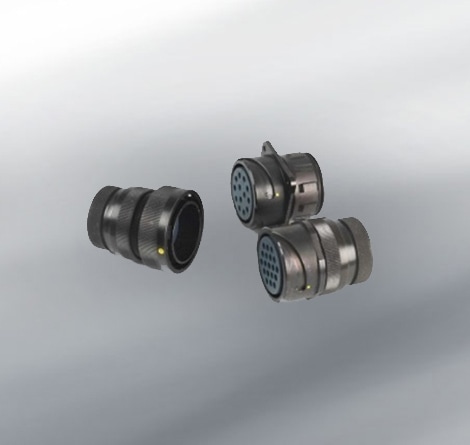

CIRH - Conectores circulares de inserção 'suave' e isentos de halogênio.
A família de conectores CIRH com uma inserção de borracha, isenta de halogênio, para conexões de potência e sinal fornecendo arranjos flexíveis.
Esta família de conectores circulares fornece arranjos flexíveis e desempenho mecânico robusto. e fornece uma solução modular para muitas aplicações. Esta conexão com classificação IP67 (quando acoplada) suporta até 3.500 V/135 A. CIRH é eficiente com o espaço e apresenta conexão e desconexão rápidas.
Vantagens
- Acoplamentos com outros MIL-C-5015
- Conexão rápida e desconexão
- Uso mais eficiente do espaço
- Terminação simples do cabo
- Isolador isento de halogênio
Descrição
- Série de conectores circulares soltos e fixos
- Encaixe baioneta de 3 pinos com pinos de desgaste de aço para mais de 2000 ciclos
- 1 a 86 arranjos de contato
- Contatos de crimpagem: seção transversal de cabo de 0,22 a 50 mm²
- A parte traseira do conector recebe acessórios, permitindo a terminação de cabo, conduíte, bucim e termorretrátil
Principais características
- Corrente nominal: até 135 A
- Tensão de Serviço: até pico de 1.750 V DC/AC
- Tensão de Resistência: 3.500 V
- Índice de Proteção: IP 67 acoplado
- Faixa de temperatura: -55 ºC -200 ºC
- Classificação NFF 16-101 I2 F1 e BS6853
Os Conectores para Gama Industrial (CIR) (H - isento de halogênio) são baseados nos produtos cobertos pelas especificações americanas de MilC-5015 e alemãs VG95234. Esses conectores são amplamente utilizados em todos os mercados de transporte, entretenimento e industrial em geral.
Aplicações
- Controle de Trens
- PIS e segurança
- Subsistemas
Funções
- Controle de CABINE
- Controle de Trens
- Ar condicionado
- Portas
Padrões
- MIL-C-5015
- BS6853
- VG95234
- Padrão LUL
- EN45545
