Soluções de produtos Metrimate

Sistemas de conectores plásticos retangulares MetriMate

Os conectores Metrimate retangulares da TE Connectivity são uma solução robusta e econômica que pode ser usada para fornecer entrada e saída de energia de e para qualquer dispositivo. Composto por conectores de grade quadrada e em linha, além de conectores de gaveta de acoplamento cego, o portfólio oferece soluções para a maioria das necessidades. O Metrimate retangular utiliza o mesmo sistema de contato e as mesmas ferramentas de terminação que nossos conectores circulares plásticos de grande sucesso. O cliente afeta o custo padrão aplicado devido à plataforma geral compartilhada com nossa linha de produtos CPC.

Entre em contato

Catálogo

MetriMate

Guia de Referência Rápida (QRG)

Conectores retangulares MetriMate

Kit de Amostra

Conectores MetriMate

Características do Produto

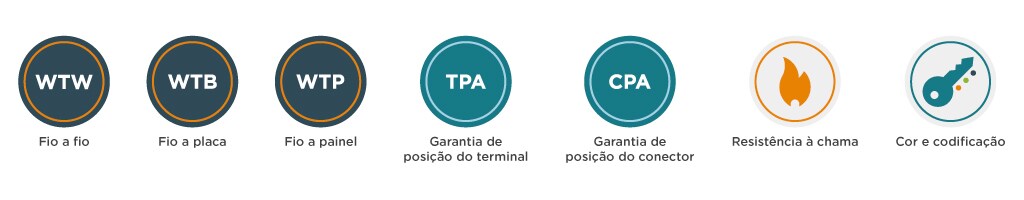

Sistemas de conectores	Fio a fio, fio a placa e fio a painel	Tipo de montagem do conector	Montagem em placa, montagem em cabo, montagem em painel
Linha central (passo) (mm)	4.39, 5, 5.08, 8	Conformidade com RoHS da UE	Compatível, Não Compatível
Número de posições	3 a 36	Conformidade com ELV da UE	Conforme, conformidade com exceções
Conector e contato terminam para	Placa de circuito impresso, fio e cabo	Série	Recuperando dados. Aguarde alguns segundos e tente recortar ou copiar novamente.
Corrente nominal de contato (máx.) (A)	7.5, 13, 14, 47, 55	Aplicação do circuito	Potência, potência e sinal

Produtos em destaque

MetriMate

O Metrimate é um conector elétrico versátil e confiável desenvolvido para uma ampla gama de aplicações industriais. Ele fornece conexões seguras e eficientes entre dispositivos elétricos, oferecendo dados de alto desempenho e recursos de transmissão de energia, garantindo durabilidade e facilidade de uso. Atualmente, os conectores estão disponíveis em várias configurações de design e nos tamanhos mais populares para satisfazer uma variedade de requisitos de aplicação. Tais designs incluem: conectores de grade quadrada para suspensão livre e/ou montagem em painel; conectores em linha suspensos livremente; grade quadrada e pinos em linha e conectores de soquete para montagem em placa de circuito impresso; e conectores de gaveta para montagem em rack e painel com flutuador radial.

Veja os produtos

Conectores MetriMate	Corrente Nominal Máxima	Tensão máxima	Contagem de posições	Faixa de fios (AWG/mm^2)	Energia/Sinal/Híbrido	Faixa de temperatura (°C)	Acoplamento cego e montagem em painel	Configuração	Tipo de Conector	Normas/Aprovações
Conectores MetriMate	50	600 V	1 - 36	30 - 8 AWG 0,05 - 8,0 mm ^ 2	Energia/Sinal	-55 a 120	Sim	Fio a fio, fio a placa	Retangular, em linha, gaveta	UL, CSA

A tabela deste produto só pode ser visualizada em um computador desktop.

Série M

Os conectores da série M são uma solução robusta e versátil para ambientes industriais exigentes. Esses conectores oferecem alta confiabilidade para transmissão de energia e dados, com recursos como construção robusta, excelentes propriedades de vedação e opções de design modular, tornando-os ideais para aplicações onde a durabilidade e o desempenho são críticos.

Veja os produtos

Série M	Corrente Nominal Máxima	Tensão máxima	Contagem de posições	Faixa de fios (AWG/mm^2)	Energia/Sinal/Híbrido	Faixa de temperatura (°C)	Montagem em painel	Configuração	Tipo de Conector	Normas/Aprovações
Série M	60	250 V	6 - 160CF	30 - 8 AWG 0,05 - 8,0 mm ^ 2	Energia/Sinal	-55 a 150	Sim	Fio a fio, fio a placa	Retangular	UL, CSA

A tabela deste produto só pode ser visualizada em um computador desktop.

Série Miniature Rectangular (MR)

A série Miniature Rectangular (MR) foi desenvolvida especificamente para ambientes agressivos e robustos. Esses conectores se destacam por fornecer conexões confiáveis e seguras para aplicações industriais onde a resistência a altas temperaturas, umidade e vibração é essencial. Com uma construção durável e recursos de vedação, os conectores MR garantem desempenho e proteção ideais em condições desafiadoras.

Veja os produtos

Miniature Rectangular - MR	Corrente Nominal Máxima	Tensão máxima	Contagem de posições	Faixa de fios (AWG/mm^2)	Energia/Sinal/Híbrido	Faixa de temperatura (°C)	Montagem em painel	Configuração	Tipo de Conector	Normas/Aprovações
Série MR	9	250 V	2 - 36	26 - 18 AWG 0,12 - 0,80 mm^2	Energia/Sinal	-55 a 85	Sim	Fio a fio, fio a placa	Retangular	UL, CSA

A tabela deste produto só pode ser visualizada em um computador desktop.

AMPINNERGY

Os conectores fio a fio e fio a placa AMPINNERGY fornecem um meio confiável e eficiente de interconectar condutores empregados para transportar até 600 VCA em circuitos ou redes de energia. Além disso, os invólucros do conector fio a fio, os adaptadores de montagem e os terminais de alimentação são fornecidos com recursos de chaveamento que dificultam a montagem e aplicação inadequadas do conector. Os conectores fio-placa são desenvolvidos para serem usados em placas de circuito impresso e outros dispositivos de distribuição de energia em computadores e periféricos, juntamente com aparelhos. Consulte Especificações do produto e Especificações da aplicação para obter mais detalhes.

Veja os produtos

AMPINNERGY - Dispositivo de fiação de energia	Corrente Nominal Máxima	Tensão máxima	Contagem de posições	Faixa de fios (AWG/mm^2)	Energia/Sinal/Híbrido	Faixa de temperatura (°C)	Montagem em painel	Configuração	Tipo de Conector	Normas/Aprovações
AMPINNERGY	55	600 V	2 - 8	10 - 18 AWG	Potência	0 a 105	Não	Fio a fio, fio a placa	Retangular	UL, CSA
