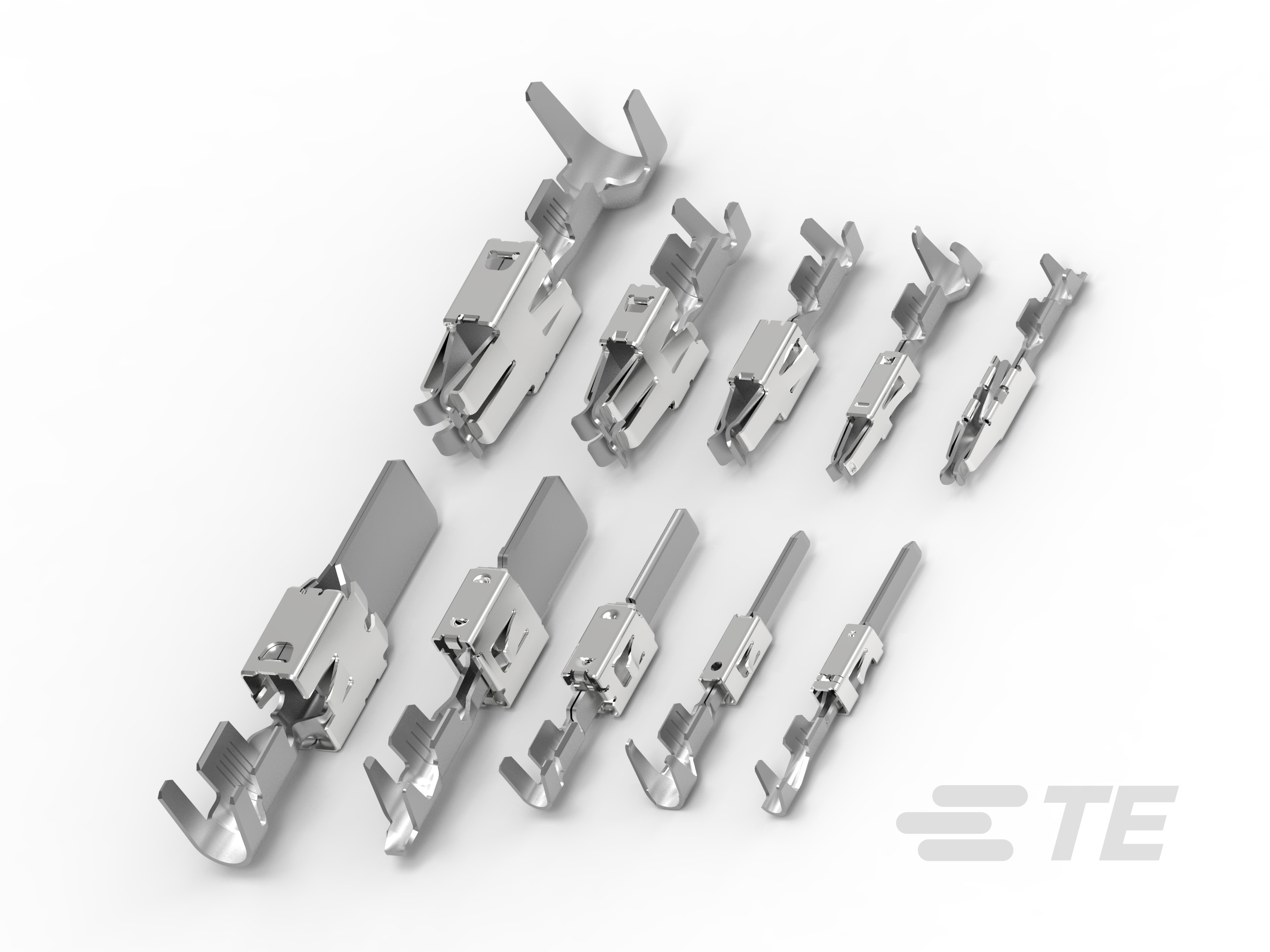

TEMPORIZADOR, RECEPTÁCULO E GUIA

TEMPORIZADOR, RECEPTÁCULO E GUIA-CAT-T4827-T273
A faixa de contatos do Timer consiste em um receptáculo plano (geometria front-end aberta), que se encaixa a uma aba plana em uma condição oblíqua, mantendo uma geometria de contato estável. O design de contato do receptáculo de 2 peças tem quatro molas de contato que são independentes entre si, permitindo que as propriedades elétricas e mecânicas sejam separadas, além de fornecer uma capa de cabo de aço inoxidável para suporte e proteção durante a montagem e manuseio do chicote de fios, proporcionando maior retenção de contato na carcaça.
Mais Menos
Conecte-se conosco

Características do Produto

  • Tipo de terminação : Aba | Receptáculo

  • Tamanho do fio (AWG): 7 – 5 | 9 – 7 | 11 | 11 – 9 | 12 – 10 | 12 – 11 | 13 – 11 | 15 | 16 – 13 | 16 – 14 | 17 – 14 | 17 – 13 | 17 – 12 | 20 – 15 | 20 – 17 | 20 – 16 | 22 – 17 | 22 – 20 | 22 | 24 – 22 | 24 – 20 | 26 – 23

  • Tamanho do fio (mm²): .12 – .25 | .2 – .5 | .2 – .35 | .3 – .5 | .35 | .35 – 1 | .5 – 1.5 | .5 – .1 | .5 – 1 | 1 – 3 | 1 – 2.5 | 1.25 – 2.5 | 1.5 | 1.5 – 2.5 | 2.5 – 4 | 3 – 5 | 3 – 4 | 4 – 6 | 4 | 6 – 10 | 10 – 16

  • Largura da guia compatível (mm): 1.6 | 2.8 | 4.8 | 5.8 | 6.3 | 9.5

  • Largura da guia compatível (in): .06 | .063 | .11 | .189 | .228 | .23 | .248 | .25 | .374 | .375

  • Revestimento da interface : Estanho (Sn) | Nenhum | Ouro (Au) | Prata (Ag)

Disponivel de

LADD Inc
Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

Características do tipo do produto

  • Estilo de receptáculo  180°

  • Recurso de bloqueio primário  Corpo Limpo | Integrado ao alojamento | Lança de bloqueio

  • Selável  Não | Sim

Características do corpo

  • Tipo de selo terminal  selo de fio único (SWS) | Unsealed

Recursos de contato

  • Fabricação de contato  Estampado e Formado

  • Tamanho do contato  1.5 mm | 1.6mm | 2.8 mm | 4.8mm | 5.8mm | 6.3 mm | 9.5 mm

  • Corrente típica nominal (A) 5 | 7.5 | 10 | 12 | 18 | 20 | 25 | 30 | 40 | 78 | 100

  • Tipo de crimpagem  Crimpagem C | Crimpagem F

  • Material de revestimento da área de terminação de contato PCB  Estanho

  • Material de revestimento da área de terminação de contato do fio  Estanho | Ouro | Prata

  • Tipo de terminação  Aba | Receptáculo

  • Largura da guia compatível (mm) 1.6 | 2.8 | 4.8 | 5.8 | 6.3 | 9.5

  • Largura da guia compatível (in) .06 | .063 | .11 | .189 | .228 | .23 | .248 | .25 | .374 | .375

  • Revestimento da interface  Estanho (Sn) | Nenhum | Ouro (Au) | Prata (Ag)

  • Espessura da guia compatível (mm) .6 | .8 | 1.2 | 2,8

  • Espessura da guia compatível (in) .024 | .03 | .031 | .047 | .11

Recurso de terminação

  • Método de terminação para placa de circuito impresso  Furo passante - Solda

  • Método de terminação para fio e cabo  Crimpagem

  • Produto termina para  Fio | Fio e cabo | Placa de circuito impresso

Dimensões

  • Faixa de diâmetro de isolamento compatível (mm) .9 – 1.4 | 1 – 1.6 | 1.1 – 1.6 | 1.15 – 2.3 | 1.15 – 1.6 | 1.2 – 1.6 | 1.2 – 1.4 | 1.4 – 2.3 | 1.4 – 2.7 | 1.4 – 2.1 | 1.4 – 2 | 1.5 – 2.4 | 1.95 – 2.4 | 2 – 3.3 | 2 – 3 | 2 – 2.7 | 2.1 – 2.9 | 2.1 – 3.1 | 2.15 | 2.2 – 3 | 2.2 – 2.4 | 2.4 – 3.7 | 2.6 | 2.7 – 3.7 | 2.7 – 4.1 | 2.7 – 3 | 2.8 | 3.25 | 3.3 – 4.7 | 3.3 – 4.5 | 3.4 | 3.4 – 4.5 | 3.4 – 3.7 | 3.85 – 3.95 | 4 – 4.5 | 4 – 5.2 | 4 | 4,6 – 5 | 4.1 | 4.4 | 4.5 – 4.8 | 4.6 – 6.6 | 5.8 – 6.6 | 6

  • Faixa de diâmetro de isolamento compatível (in) 0,18 – 0,19 | .035 – .055 | .039 – .063 | .045 – .062 | .045 – .063 | .047 – .055 | .05 – .09 | .053 – .094 | .055 – .083 | .055 – .078 | .055 – .079 | .055 – .106 | .055 – .082 | .059 – .094 | .076 – .094 | .078 | .079 – .118 | .079 – .129 | .079 – .106 | .08 – .11 | .08 – .114 | .082 – .011 | .083 – .122 | .084 | .086 – .094 | .087 – .118 | .094 – .145 | .102 | .106 – .118 | .106 – .161 | .106 – .145 | .11 | .127 | .129 – .177 | .13 – .185 | .134 | .15 – .177 | .151 – .155 | .157 | .157 – .205 | .157 – .204 | .161 | .173 | .177 – .188 | .181 – .26 | .228 – .259 | .236 | .24

  • Diâmetro do orifício do PCB  1.85 mm [ .073 in ]

  • Faixa de diâmetro de isolamento compatível (mm) .9 – 1.4 | 1 – 1.6 | 1.1 – 1.6 | 1.15 – 2.3 | 1.15 – 1.6 | 1.2 – 1.6 | 1.2 – 1.4 | 1.4 – 2.3 | 1.4 – 2.7 | 1.4 – 2.1 | 1.4 – 2 | 1.5 – 2.4 | 1.95 – 2.4 | 2 – 3.3 | 2 – 3 | 2 – 2.7 | 2.1 – 2.9 | 2.1 – 3.1 | 2.15 | 2.2 – 3 | 2.2 – 2.4 | 2.4 – 3.7 | 2.6 | 2.7 – 3.7 | 2.7 – 4.1 | 2.7 – 3 | 2.8 | 3.25 | 3.3 – 4.7 | 3.3 – 4.5 | 3.4 | 3.4 – 4.5 | 3.4 – 3.7 | 3.85 – 3.95 | 4 – 4.5 | 4 – 5.2 | 4 | 4,6 – 5 | 4.1 | 4.4 | 4.5 – 4.8 | 4.6 – 6.6 | 5.8 – 6.6 | 6

  • Tamanho do fio (AWG) 7 – 5 | 9 – 7 | 11 | 11 – 9 | 12 – 10 | 12 – 11 | 13 – 11 | 15 | 16 – 13 | 16 – 14 | 17 – 14 | 17 – 13 | 17 – 12 | 20 – 15 | 20 – 17 | 20 – 16 | 22 – 17 | 22 – 20 | 22 | 24 – 22 | 24 – 20 | 26 – 23

  • Tamanho do fio (mm²) .12 – .25 | .2 – .5 | .2 – .35 | .3 – .5 | .35 | .35 – 1 | .5 – 1.5 | .5 – .1 | .5 – 1 | 1 – 3 | 1 – 2.5 | 1.25 – 2.5 | 1.5 | 1.5 – 2.5 | 2.5 – 4 | 3 – 5 | 3 – 4 | 4 – 6 | 4 | 6 – 10 | 10 – 16

  • Pesquisa de tamanho do fio (mm²) .13 | .17 | .2 | .25 | .3 | .32 | .35 | .4 | .5 | .6 | .75 | .8 | 1 | 1.25 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16

  • Pesquisa de tamanho do fio (AWG) 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 5 | 6 | 7 | 8 | 9

  • Comprimento da guia (mm) 13.9 | 16 | 18.8 | 19 | 19.15 | 19.5 | 19.55 | 20 | 20.5 | 21 | 22.2 | 22.4 | 22.5 | 24.2 | 24.4 | 25 | 25.2 | 26 | 26.5 | 26.7 | 26.8 | 26.9 | 27.2 | 27.8 | 27.9 | 28.3 | 28.5 | 28.8 | 29 | 29.3 | 31 | 31.1 | 37.5 | 41 | 45.5

  • Comprimento da guia (in) .547 | .55 | .629 | .74 | .748 | .75 | .753 | .767 | .769 | .77 | .78 | .787 | .807 | .826 | .87 | .88 | .881 | .885 | .95 | .952 | .96 | .98 | .984 | .99 | .992 | 1.02 | 1.04 | 1.05 | 1.06 | 1.07 | 1.09 | 1.11 | 1.114 | 1.12 | 1.122 | 1.141 | 1.15 | 1.22 | 1.47 | 1.61 | 1.79

Condições de uso

  • Opção de isolamento  Sem isolamento

  • Temperatura de operação (máx) (°C) 80 | 85 | 90 | 100 | 105 | 110 | 120 | 125 | 130 | 140 | 150

  • Temperatura de operação (máx) (°F) 212 | 221 | 230 | 248 | 257 | 266 | 284 | 302

  • Intervalo amplo de temperatura de operação (°C) -55 – 105 | -40 – 125 | -40 – 130 | -40 – 140 | -40 – 100 | -40 – 150 | -40 – 120 | '-40 – 110

  • Intervalo amplo de temperatura de operação (°F) -67 – 221 | -40 – 302 | -40 – 212 | -40 – 257 | -40 – 284 | -40 – 266 | -40 – 230 | -40 – 248

Operação/Aplicação

  • Compatível com material de base de fio  Cobre

  • Em conformidade com a Diretriz de Inserção Automática de Componentes da KOMAX  Sim, conforme versão 5.0 (março de 2018) | Yes, DIN 72036 Automation of Wiring Harness Production, Version June 2024

Normas da indústria

  • Compat�vel com produtos do padr�o/ag�ncia  DIN 72 551 Parte 5 e 6 | DIN 72 551 Parte 6 | DIN ISO 6722 parte 3 | IEC 664/664A (DIN VDE 0110) | LV214

Características da embalagem

  • Método de embalagem  Bandeja | Caixa | Caixa de papelão | Carretel | Pacote

  • Quantidade de embalagem  450 | 530 | 600 | 650 | 1000 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 2000 | 2100 | 2200 | 2300 | 2500 | 2700 | 2750 | 2800 | 3000 | 3200 | 3300 | 3500 | 3700 | 3750 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000

Outro

  • Contato preferido do cliente  Não | Sim

  • Transmissões da terminação  0 – 24 A (Baixa potência) | 25 – 40 A (Potência) | 41 – 100 A (Alta Potência)

Número de referência

  • Número interno da TE CAT-T4827-T273
