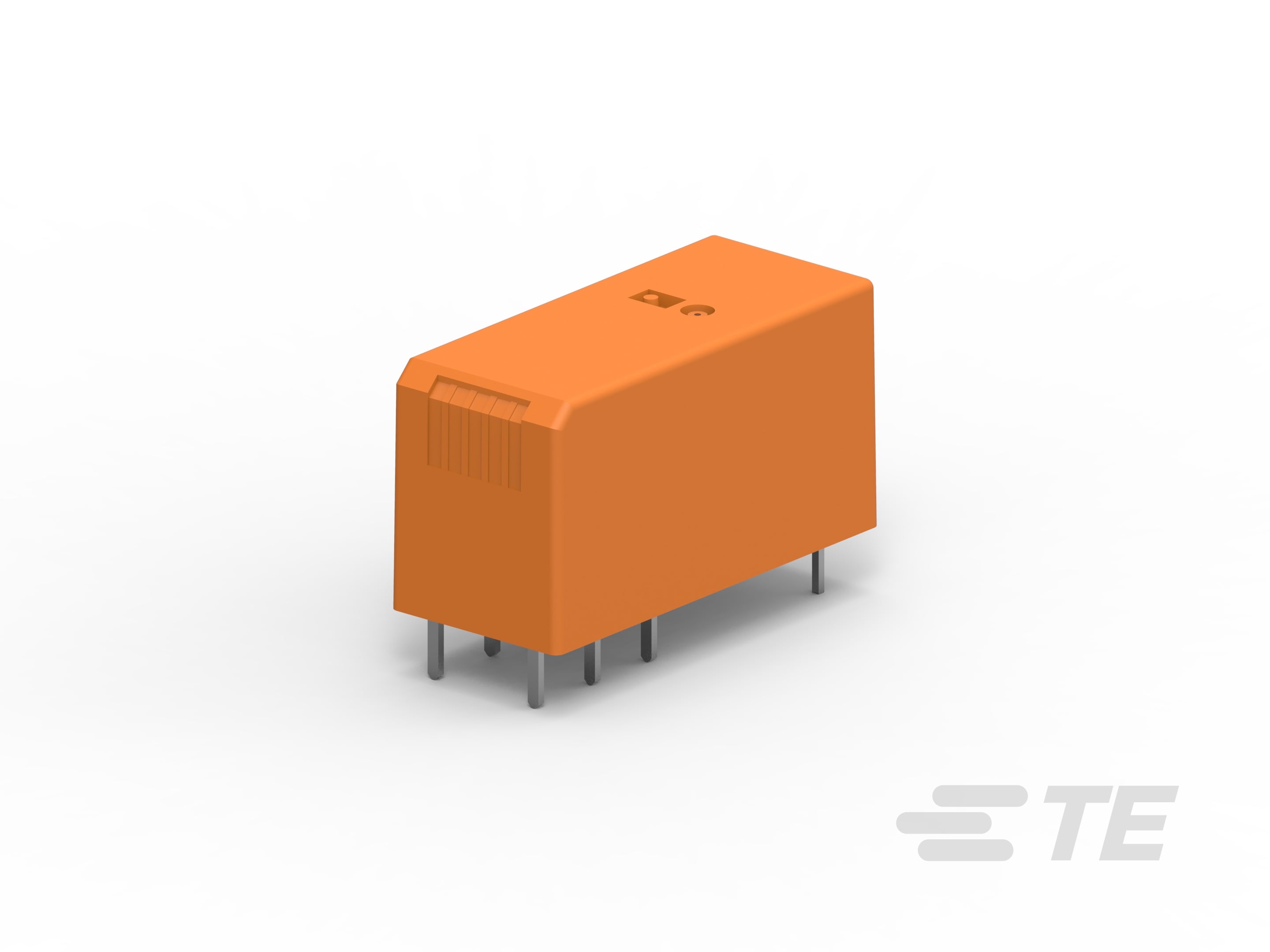

Relé de potência para placa de circuito impresso: 12-16 ampères, monostável

Relé de potência para placa de circuito impresso: 12-16 ampères, monostável-CAT-SCH691-R997
  • SCHRACK
|
  • SCHRACK Relé de Energia PCB RZ
Relé de Potência PCB RZ, supere a microssoldagem e ajude a melhorar a vida útil através do mecanismo de quebra de solda
Mais Menos
Conecte-se conosco

Características do Produto

  • Tipo de relé de potência : General Purpose Power Relay

  • Sistema magnético de bobina : monoestável

  • Disposição de contato : 1 Forma A (SPST-NO) | 1 formato C, SPDT, 1 C/O

  • Sistema de atuação : CC

  • Classificação atual de contato (A): 12 | 16

Disponivel de

LADD Inc
Visão geral

Mecanismo único de quebra de solda para superar a microssoldagem e ajudar a melhorar a vida útil Projetado para a plataforma padrão global 16A, nossa série de relés de potência RZ inclui relés de polo único, com contatos normalmente abertos ou de troca, bem como versões padrão para temperatura ambiente de 85 °C e modelos de alta temperatura para 105 °C. Esses relés RZ vêm com um mecanismo exclusivo de quebra de solda para superar a microssoldagem e ajudar a melhorar a vida útil, aprovado em UL, VDE e CQC. Nosso portfólio inclui relés de polo único adequados para uma ampla gama de aplicações, como sistemas de gerenciamento de energia, eletrodomésticos, controles de caldeiras, temporizadores, controles AVAC, iluminação, controles de portas e automação residencial.

Principais Características

  • Projetado para plataforma padrão global de 16 A para sistemas AVAC
  • Relés de polo único com contatos normalmente abertos ou de troca
  • A potência nominal da bobina é de 400 mW
  • Aprovados pela UL, VDE e CQC
  • Versões padrão para temperatura ambiente de 85 °C e modelos de alta temperatura para 105 °C
  • Oferece contatos de níquel prateado (AgNi) e óxido de estanho de prata (AgSnO2)
  • Em conformidade com os testes de fio incandescente de acordo com o IEC60335-1 e é compatível com RoHS

Aplicações principais

  • Elementos de aquecimento
  • Relé de controle de bomba
  • Controle de caldeira
  • Controladores de sistemas de aquecimento
  • Sistemas de ar condicionado
  • Iluminação
  • Temporizador para escadas
  • Controle de porta
  • Interruptores de hora
  • Módulos de interface
  • Dispositivo/controles de proteção do motor
  • Controles de máquinas
  • Controles e distribuição de energia
  • Temporizador, controles de temperatura, proteção de fase
Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

Características do tipo do produto

  • Tipo de relé de potência  General Purpose Power Relay

Recursos de configuração

  • Características especiais de contato  Contato único

  • Características especiais da bobina  Isolamento da bobina UL Classe B | Isolamento da bobina UL Classe F

  • Número de contato dos polos  1

  • Disposição de contato  1 Forma A (SPST-NO) | 1 formato C, SPDT, 1 C/O

Características elétricas

  • Corrente de ruptura de limitação de contato (A) 12 | 16

  • Resistência da bobina (Ω) 60 | 90 | 200 | 360 | 562 | 1440 | 5730

  • Dielétrica inicial de isolamento entre contatos adjacentes (Vrms) 1000 | 5000

  • Corrente contínua de limitação de contato (A) 10 | 12 | 16

  • Carga de comutação de contato (mín)  100 mA a 12 V | 100 mA a 5 V

  • Resistência inicial de isolamento (MΩ) 10000

  • Dielétrica inicial de isolamento entre contatos abertos (Vrms) 1000

  • Corrente de bobina (A) .008 | .017 | .033 | .045 | .06 | .083 | .09

  • Tensão de comutação de contato (máx) (VAC) 277 | 400

  • Tensão de comutação de contato (máx) (VDC) 30 | 250 | 300

  • Corrente de curta duração de limitação de contato (A) 12 | 16 | 20 | 30 | 120

  • Corrente de realização de limitação de contato (A) 10 | 12 | 16 | 30 | 80

  • Classificação atual de contato (A) 12 | 16

  • Tensão nominal da bobina (VDC) 5 | 6 | 9 | 12 | 15 | 24 | 48

  • Tensão nominal de contato (VAC) 250

  • Potência nominal da bobina (W) .4 | .41 | .42

  • Dielétrica inicial de isolamento entre contatos e bobinas (Vrms) 5000

Características do corpo

  • Cor do produto primário  Laranja

  • Peso do Produto (g) 10 | 10.6 | 11 | 13

  • Peso do Produto (oz) .353 | .37 | .388 | .459

  • Tipo de invólucro  Flux Resistant Automatic Solder Capable

Recursos de contato

  • Material de contato  AgNi | AgNi90/10 | AgSnO | AgSnO2

Recurso de terminação

  • Tipo de conexão da terminação principal  Solder Pins

  • Tipo de conexão da terminação da bobina  Solder Pins

Acessório mecânico

  • Tipo de montagem do produto  Montagem em placa

Dimensões

  • Liberação de isolamento entre contato e bobina (mm) 8 | 10

  • Liberação de isolamento entre contato e bobina (in) .315 | .394

  • Largura do produto  12.7 mm [ .5 in ]

  • Altura do produto  15.7 mm [ .618 in ]

  • Fuga de isolamento entre contato e bobina (mm) 8 | 10

  • Fuga de isolamento entre contato e bobina (in) .315 | .394

  • Comprimento do produto  29 mm [ 1.141 in ]

Condições de uso

  • Intervalo amplo de temperatura de operação (°C) -40 – 85 | -40 – 105

  • Intervalo amplo de temperatura de operação (°F) -40 – 185 | -40 – 221

  • Categoria Ambiental de Proteção  RTII

  • Temperatura do ambiente (máx) (°C) 85 | 105

  • Temperatura do ambiente (máx) (°F) 185 | 221

Operação/Aplicação

  • Processo de solda  Solda por onda

  • Sistema magnético de bobina  monoestável

  • Sistema de atuação  CC

Características da embalagem

  • Método de embalagem  Caixa | Caixa de papelão | Caixa e caixa de papelão | Caixa e Tubo | Tubo

Outro

  • Classe de corrente de contato (A) >10 – ≤16

  • Classe de potência nominal da bobina (W) >.3 – ≤.6

  • Height Class (Mechanical)  >14 – ≤16 mm [ >.551 – ≤.63 in ]

  • Length Class (Mechanical)  >22 – ≤33 mm [ >.866 – ≤1.299 in ]

  • Width Class (Mechanical)  >11 – ≤14 mm [ >.433 – ≤.551 in ]
