Direct Immersion Probe with Process Threaded Fitting (Configurable Product)
- MEAS
- MEAS 111M
Características do Produto
-
RTD Sensor Type : Immersion Probe
-
Tipo de elemento : Enrolamento de arame | Película fina
-
Material do elemento : Cobre | Platina
-
Estilo do fio de chumbo : PTFE Isolado
-
Temperatura de operação (máx) : 250 °C [ 482 °F ]

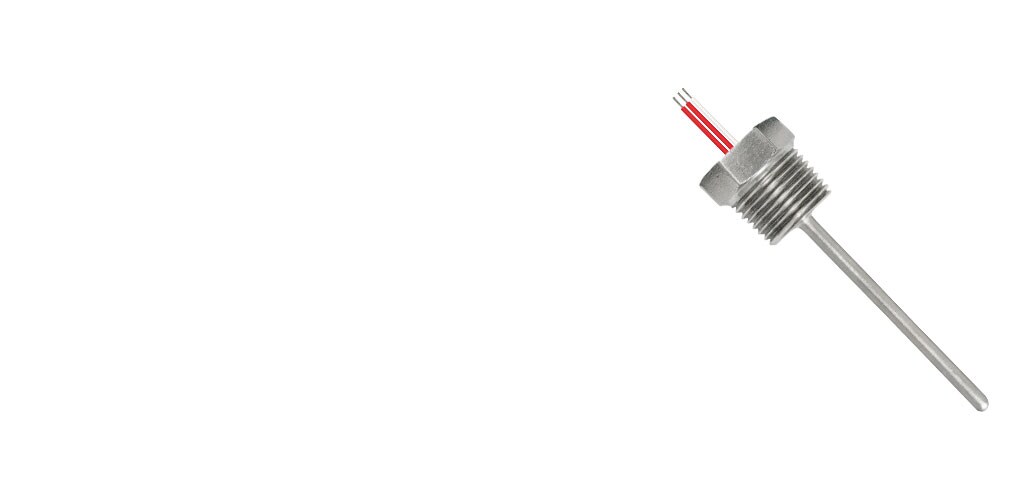

A sonda RTD para imersão direta da série 111 é feita com uma bainha de aço inoxidável e uma conexão soldada disponível em 1/8 pol. NPT, 1/4 pol. NPT, 3/8 pol. NPT, 1/2 pol. NPT ou 3/4 pol. NPT.
A conexão padrão tem um único ajuste de hexagonal de rosca de processo. Uma opção de rosca reversa está disponível, com um único encaixe hexagonal de rosca de controle. Os sensores estão disponíveis com elementos únicos ou duplos e são ideais para a indústria de processos na qual a imersão na aplicação é essencial.
Vantagens
- Caixa de aço inoxidável
- Elementos: platina, cobre e níquel
- Diâmetro da bainha: 0,125”, 0,188”, 0,250”
- Opções de Fio Condutor/Cabo
- Resistente ao óleo
- Resistente à Pressão
Aplicações
- Processo
- Aeroespaço
- Fluxo
- Fusão a quente
Perguntas Frequentes
P: O que é um RTD?
R: Detector da temperatura de resistência (RTD – Resistance Temperature Detector) é um sensor cuja resistência muda de acordo com a temperatura. A resistência aumenta à medida que a temperatura do sensor aumenta. A relação resistência X temperatura é bem conhecida e é repetível ao longo do tempo. RTD é um dispositivo passivo. Ele não produz uma saída por conta própria. Dispositivos eletrônicos externos são usados para medir a resistência do sensor, passando uma pequena corrente elétrica pelo sensor para gerar uma tensão.
Leia mais: Noções básicas sobre RTDs
P: Qual é a resistência padrão de um RTD de platina?
R: Baixe o PDF: RTD Resistance Temperature Table Application Note
Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.
Características do tipo do produto
-
Connection Head Type None
-
Resistance Tolerance @ Reference Temperature 1000 Ohm ±.06% at 0°C | 100 Ohm ±.06% at 0°C | 100 Ohm ±.12% at 0°C | 100 Ohm ±.5% at 0°C | 10 Ohm ±.2% at 25°C
-
Housing Style Stainless Steel Probe
-
RTD Sensor Type Immersion Probe
-
Tipo de elemento Enrolamento de arame | Película fina
-
Material do elemento Cobre | Platina
-
Estilo do fio de chumbo PTFE Isolado
Recursos de configuração
-
Lead Wire Configuration 2 Wire Single (Red / White) | 3 Wire Dual (Red / Red / White & Black / Green / Green) | 3 Wire Single (Red / Red / White) | 4 Wire Single (Red / Red / White / White)
Características do corpo
-
Threading Direction Forward Facing
-
Sheath Length (mm) 38 | 152 | 203 | 304 | 609
-
Sheath Length (in) 1 | 6 | 8 | 12 | 24
-
Immersion Length (mm) 38 | 152 | 203 | 304 | 609
-
Immersion Length (in) 1 | 6 | 8 | 12 | 24
Acessório mecânico
-
Tamanho da rosca 1/4 NPT | 1/8 NPT
Dimensões
-
Lead Wire Length (mm) 152.4 | 203.2 | 304.8 | 914.4
-
Lead Wire Length (in) 6 | 8 | 12 | 36
-
Tamanho do fio (AWG) 22 | 26 | 28
-
Diâmetro externo da bainha (mm) 3.18 | 4.76 | 6.35
-
Diâmetro externo da bainha (in) .125 | .188 | .25
Condições de uso
-
Temperature Coefficient (Ω/°C) .00385 | .00427
-
Temperatura de operação (máx) 250 °C [ 482 °F ]
Outro
-
Sheath Style Standard Stainless Steel
Fichas de dados e páginas de catálogo
- TESS-ANDO-408-0000079 Inglês
