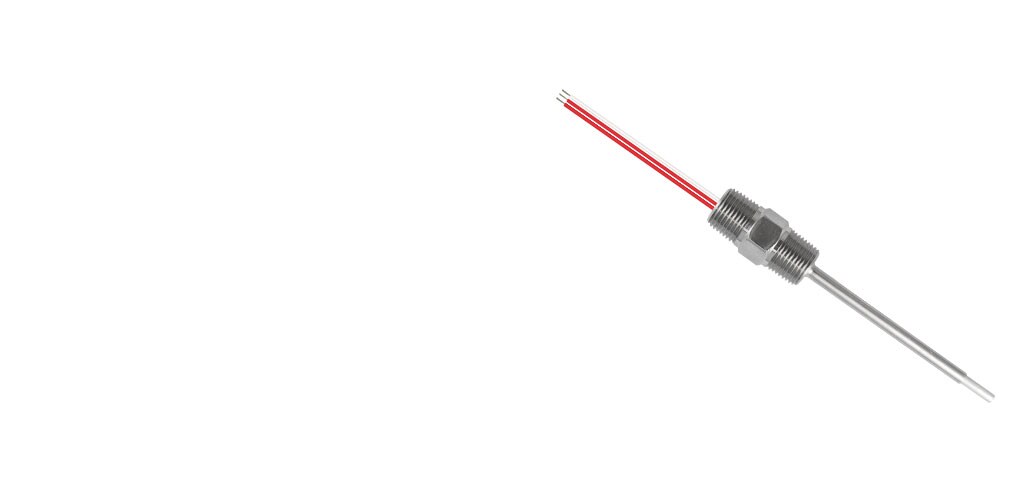

Direct Immersion RTD Probe w/ Twin Threaded Fitting (Configurable Product)

Direct Immersion RTD Probe w/ Twin Threaded Fitting (Configurable Product)-CAT-RTD0011
  • MEAS
|
  • MEAS 110M
O sensor de sonda RTD com processo de detecção de ponto rosqueado da série 502M é construído com uma bainha de aço inoxidável rígida com um elemento integrado em uma ponta de alumínio.
Mais Menos
Conecte-se conosco

Características do Produto

  • RTD Sensor Type : Immersion Probe

  • Tipo de elemento : Película fina

  • Material do elemento : Platina

  • Estilo do fio de chumbo : PTFE Isolado

  • Temperatura de operação (máx) : 250 °C [ 482 °F ]

Disponivel de

LADD Inc
Visão geral
O sensor de sonda RTD com processo de detecção de ponto rosqueado da série 502M é construído com uma bainha de aço inoxidável rígida com um elemento integrado em uma ponta de alumínio.

Vantagens

  • Variedade de configurações
  • 1/2" x 1/2" NPT Encaixe rosqueado de ponta sensível
  • Resposta rápida
  • Designs personalizados disponíveis com: barras de conexão, transmissores, opções de cabo ou fio condutor
  • Estilos de bainha: aço inoxidável rígido
  • Elementos, único: platina
  • Diâmetro da Bainha: Haste: .250"; Dica: .188"
barra laranja

Aplicações

  • HVACR
barra laranja

Recursos

Perguntas frequentes

Perguntas frequentes

P: O que é um RTD?
R: Um RTD (detector da temperatura de resistência) é um sensor cuja resistência muda conforme a temperatura.  A resistência aumenta à medida que a temperatura do sensor aumenta.  A relação resistência versus temperatura é bem conhecida e é repetível ao longo do tempo. Um RTD é um dispositivo passivo.  Ele não produz uma saída por conta própria.  Dispositivos eletrônicos externos são usados para medir a resistência do sensor, passando uma pequena corrente elétrica pelo sensor para gerar uma tensão.
Leia mais: Noções básicas sobre RTDs

P: Qual é a resistência padrão de um RTD de platina?
R: Baixe o PDF: Nota de aplicação da tabela de temperatura de resistência do RTD



Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

Características do tipo do produto

  • Connection Head Type  None | Stainless Steel

  • Resistance Tolerance @ Reference Temperature  1000 Ohm ±.06% at 0°C | 100 Ohm ±.06% at 0°C | 100 Ohm ±.5% at 0°C

  • Housing Style  Stainless Steel Probe

  • RTD Sensor Type  Immersion Probe

  • Tipo de elemento  Película fina

  • Material do elemento  Platina

  • Estilo do fio de chumbo  PTFE Isolado

Recursos de configuração

  • Lead Wire Configuration  3 Wire Dual (Red / Red / White & Black / Green / Green) | 3 Wire Single (Red / Red / White) | 4 Wire Single (Red / Red / White / White)

Características do corpo

  • Threading Direction  Front & Rear Facing

  • Sheath Length (mm) 152 | 304 | 457 | 609

  • Sheath Length (in) 6 | 12 | 18 | 24

  • Immersion Length (mm) 152 | 304 | 457 | 609

  • Immersion Length (in) 6 | 12 | 18 | 24

Acessório mecânico

  • Tamanho da rosca  1/2 NPT x 1/2 NPT

Dimensões

  • Lead Wire Length (mm) 152.4 | 914.4

  • Lead Wire Length (in) 6 | 36

  • Tamanho do fio (AWG) 22 | 26

  • Diâmetro externo da bainha (mm) 3.18 | 4.76 | 6.35

  • Diâmetro externo da bainha (in) .125 | .188 | .25

Condições de uso

  • Temperature Coefficient (Ω/°C) .00385

  • Temperatura de operação (máx)  250 °C [ 482 °F ]

Outro

  • Sheath Style  Standard Stainless Steel
