Tip Sensitive Bearing RTD Temperature Sensor (Configurable Product)
- MEAS
- Série MEAS 310
Características do Produto
-
RTD Sensor Type : Bearing Probe
-
Tipo de elemento : Película fina
-
Material do elemento : Platina
-
Estilo do fio de chumbo : PTFE Isolado
-
Temperatura de operação (máx) (°C): 155 | 250
-
Temperatura de operação (máx) (°F): 311 | 482

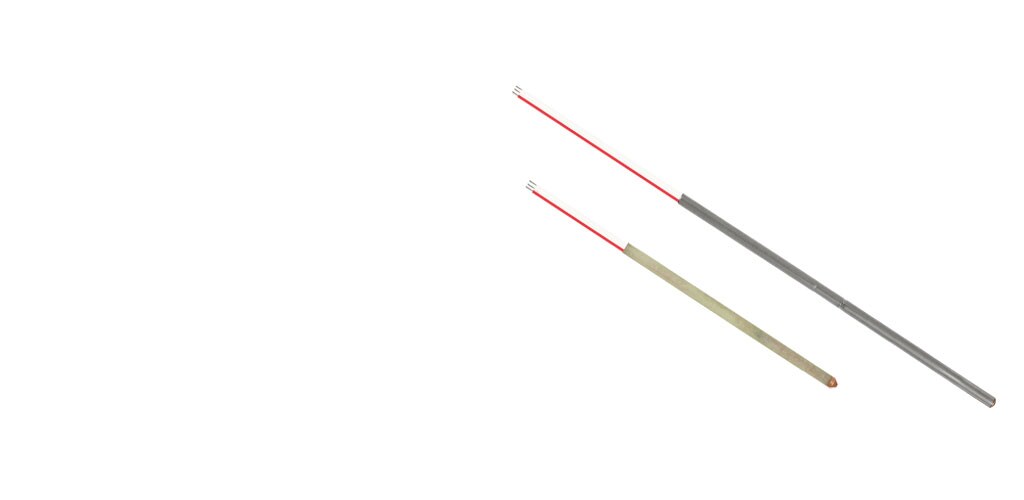

O sensor de sonda RTD de rolamento sensível à ponta da série 310 é um sensor de temperatura tubular no qual o elemento de sensor é envolto em uma ponta de liga de cobre.
Este design permite maior precisão e sensibilidade às mudanças de temperatura no ponto de contato nos rolamentos. Inseridas em uma abertura na carcaça do rolamento, são utilizadas em motores elétricos e geradores para detecção contínua da temperatura do rolamento. Os sensores de rolamento podem ser usados com um suporte de mola ajustável selado a fluido para carregamento adequado em qualquer furo de profundidade para manter contato com a superfície do rolamento.
Aplicações
- Industrial
- Motores elétricos
- Geradores
Vantagens
- Variedade de Estilos de Bainha: aço inoxidável, aço inoxidável isolado, vidro epóxi isolado, ponta de cobre
- Elementos, simples e duplo: platina, cobre, níquel
- Diâmetros da Bainha: 0,188”, 0,250”, 0,215”
- Opções de fio condutor/cabo
- Corte em comprimento
- Resposta rápida
- Sensível à ponta
Os sensores de temperatura do estator da TE Connectivity (TE) fornecem alta estabilidade para várias aplicações, incluindo motores grandes.
Perguntas frequentes
P: O que é um RTD?
R: Um RTD (detector da temperatura de resistência) é um sensor cuja resistência muda conforme a temperatura. A resistência aumenta à medida que a temperatura do sensor aumenta. A relação resistência versus temperatura é bem conhecida e é repetível ao longo do tempo. Um RTD é um dispositivo passivo. Ele não produz uma saída por conta própria. Dispositivos eletrônicos externos são usados para medir a resistência do sensor, passando uma pequena corrente elétrica pelo sensor para gerar uma tensão.
Leia mais: Noções básicas sobre RTDs
P: Qual é a resistência padrão de um RTD de platina?
R: Baixe o PDF: Nota de aplicação da tabela de temperatura de resistência do RTD
Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.
Características do tipo do produto
-
Connection Head Type None
-
Resistance Tolerance @ Reference Temperature 100 Ohm ±.06% at 0°C | 100 Ohm ±.12% at 0°C
-
Housing Style Copper Tip / SS Sheath
-
RTD Sensor Type Bearing Probe
-
Tipo de elemento Película fina
-
Material do elemento Platina
-
Estilo do fio de chumbo PTFE Isolado
Recursos de configuração
-
Lead Wire Configuration 3 Wire Dual (Red / White / White & Blue / Yellow / Yellow) | 3 Wire Single (Red / White / White)
Características do corpo
-
Sheath Length (mm) 152 | 304 | 609 | 914
-
Sheath Length (in) 6 | 12 | 24 | 36
-
Immersion Length (mm) 152 | 304 | 609 | 914
-
Immersion Length (in) 6 | 12 | 24 | 36
Dimensões
-
Lead Wire Length (mm) 914.4 | 2438.4
-
Lead Wire Length (in) 36 | 96
-
Tamanho do fio (AWG) 22 | 26
-
Diâmetro externo da bainha (mm) 4.76 | 5.46
-
Diâmetro externo da bainha (in) .188 | .215
Condições de uso
-
Temperature Coefficient (Ω/°C) .00385
-
Temperatura de operação (máx) (°C) 155 | 250
-
Temperatura de operação (máx) (°F) 311 | 482
Outro
-
Sheath Style Insulated Epoxy Glass | Isolated Stainless Steel | Standard Stainless Steel
Fichas de dados e páginas de catálogo
- TESS-ANDO-408-0000055 Inglês
