Conectores de Crimpagem CC

Conectores de Crimpagem CC-CAT-PV4-S
  • SOLARLOK
|

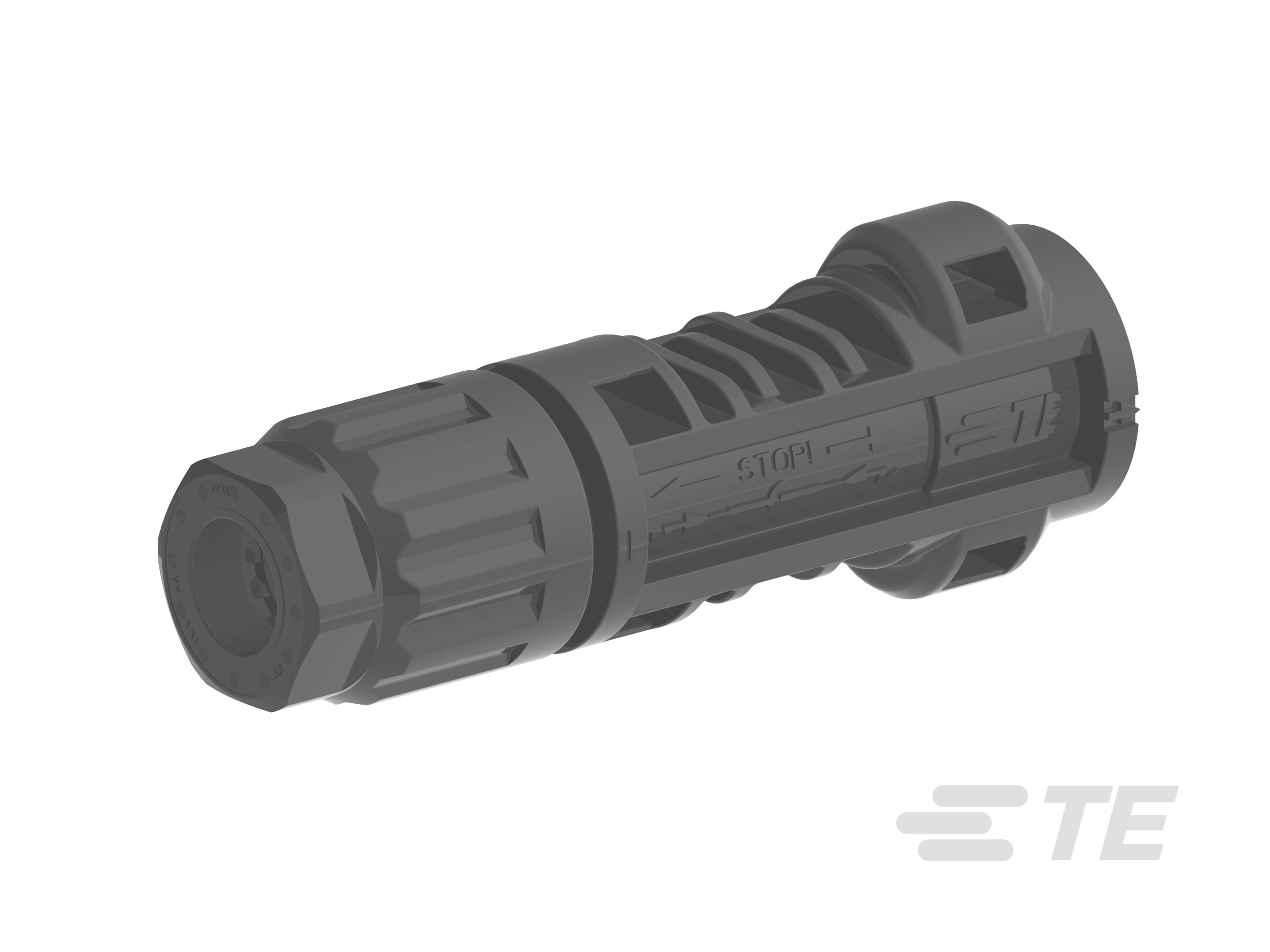

  • Conector SOLARLOK PV4-S DC
Nossos conectores crimpados SOLARLOK PV4-S CC são projetados para conectar placas solares à rede elétrica e são adaptados para cabos de 1500 VCC. As aplicações incluem a conexão de inversores solares e microinversores, caixas combinadoras e otimizadores de corrente contínua.
Mais Menos
Conecte-se conosco

Características do Produto

  • Tipo de conector solar : Acoplador de cabo | Cabo jumper | Contato de crimpagem

  • Estilo do conector solar : Plugue | Plugue-soquete | Soquete

  • Estilo da ramificação T : Soquete a plugue

  • Material base de contato : Liga de Cobre

  • Tipo de chaveamento : Negativo | Positivo

Disponivel de

LADD Inc
Visão geral
Nosso SOLARLOK PV4-S tem aprovação UL 6703 e IEC 62852, e classificação IP68 (1 m / 24 horas).

Nossos conectores crimpados SOLARLOK PV4-S CC são conectores tradicionais típicos com uma interface solar padrão, para aplicações em caixas de junção e diretamente em placas, bem como para chicotes e jumpers de instalação em campo. Adaptado para cabeamentos de conexão de 1500 VCC.

Os conectores crimpados SOLARLOK PV4-S CC têm classificação IP68, um padrão internacional que significa que são resistentes à submersão em água a uma profundidade máxima de 1 m por até 24 horas, além de serem considerados aptos o suficiente para suportar poeira, sujeira e areia. Isso é feito para as condições climáticas padrão da Europa, realizando uma conexão confiável mesmo nos ambientes mais adversos, com uma vida útil estimada em campo de mais de 20 anos. Eles já foram usados com sucesso até mesmo em uma fazenda solar flutuante na Rússia, em condições de frio extremo.

Nossos conectores têm baixa resistência de contato (≦ 0,3 mΩ) minimizam a perda de energia e estão em conformidade com a ferramenta NEC 2008/2011, que é necessária para o desencaixe. Eles usam 100% de matéria-prima virgem e também se beneficiam de uma garantia de dois anos.

SOLARLOK PV4-S

Conectividade Superior à Rede Elétrica

Webinars de Soluções Solares

Registre-se e descubra como podemos ajudar você a aumentar a eficiência e a lucratividade dos parques solares.

Aplicação

Conectividade e confiabilidade da rede

Como a confiabilidade da rede importa, toda conexão conta. Para você e para nós. Saiba mais.

Distribuidores de produtos de energia

Acesse nossos Distribuidores Autorizados da TE Connectivity para o mercado de energia por país.
Perguntas frequentes

Perguntas Frequentes

Pergunta: Quantos conectores SOLARLOK CC a TE considera necessários para um parque solar de 25 MW?

Resposta: A regra geral padrão é de 300 conjuntos conectores para um parque solar de 1 MW. Portanto, para um projeto solar de 25 MW, precisaríamos de 7.500 conjuntos conectores PV4-S. Por "um conjunto", entendemos um par de conectores, ou seja, um conector macho e um conector fêmea.



Pergunta: As placas solares geralmente são entregues com conectores já instalados. Portanto, com quais conectores os conectores SOLARLOK da TE são compatíveis?

Resposta: Todos os conectores da TE dispõem de uma interface solar padrão. O PV4-S é compatível apenas com os modelos PV5 e Safe Locks da TE.



Pergunta: Os conectores SOLARLOK 2.0 CC e os conectores PV4-S da TE têm a mesma interface?

Sim. Nossos conectores SLK 2.0 e PV4-S têm a mesma interface solar padrão.



Pergunta: Qual é a espessura mínima e máxima de isolamento permitida nos conectores crimpados SOLARLOK CC da TE?

Resposta: Nossos conectores PV4-S podem usar a linha padrão de cabos EN50618/IEC 62930. No entanto, definimos uma faixa específica de 5,9 mm a 7,2 mm.



Pergunta: Uma vez travados e em uso, os conectores crimpados SOLARLOK CC da TE podem ser destravados e reutilizados?

Resposta: Uma vez montados no cabo, os nossos conectores PV4-S podem ser destravados, mas não devem ser reutilizados; o mesmo se aplica a todos os outros conectores solares existentes no mercado.



Pergunta: Qual é a vida útil estimada dos conectores SOLARLOK PV4-S CC da TE?

Resposta: Nossos conectores PV4-S foram aprovados nos testes das normas IEC e UL. Os ensaios da IEC são realizados em condições meteorológicas normalizadas a nível europeu, a fim de demonstrar que os nossos conectores são capazes de proporcionar uma conexão confiável, mesmo em ambientes adversos.

Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

Características do tipo do produto

  • Tipo de conector solar  Acoplador de cabo | Cabo jumper | Contato de crimpagem

  • Estilo do conector solar  Plugue | Plugue-soquete | Soquete

Recursos de configuração

  • Estilo da ramificação T  Soquete a plugue

  • Tipo de chaveamento  Negativo | Positivo

Características elétricas

  • Classe de tensão (kV) 1.5

Recursos de contato

  • Material de revestimento de contato  Estanho

  • Material base de contato  Liga de Cobre

Características da habitação

  • Cor do invólucro  Azul | Laranja | Preto

  • Material do invólucro  Polycarbonate (PC) | Polyphenylene Ether (PPE) + Polystyrene (PS)

Dimensões

  • Tamanho do fio (AWG) 10 | 12 – 10 | 12 – 14 | 12

  • Tamanho do fio (mm²) 3.31 – 2.08 | 4 – 6 | 4 | 6

Normas da indústria

  • Compat�vel com produtos do padr�o/ag�ncia  UL

  • Classificação IP  IP68

Disponibilidade do produto

  • Disponibilidade do produto  Américas | ANZPAC | Ásia | Europa, Oriente Médio e África

Características da embalagem

  • Quantidade de embalagem  50 | 72 | 1000 | 7000 | 8500

Outro

  • Comprimento de montagem do cabo (m) .3 | 1 | 1.1 | 2

  • Comprimento de montagem do cabo (ft) 0,99 | 3.28 | 3.61 | 6.56
