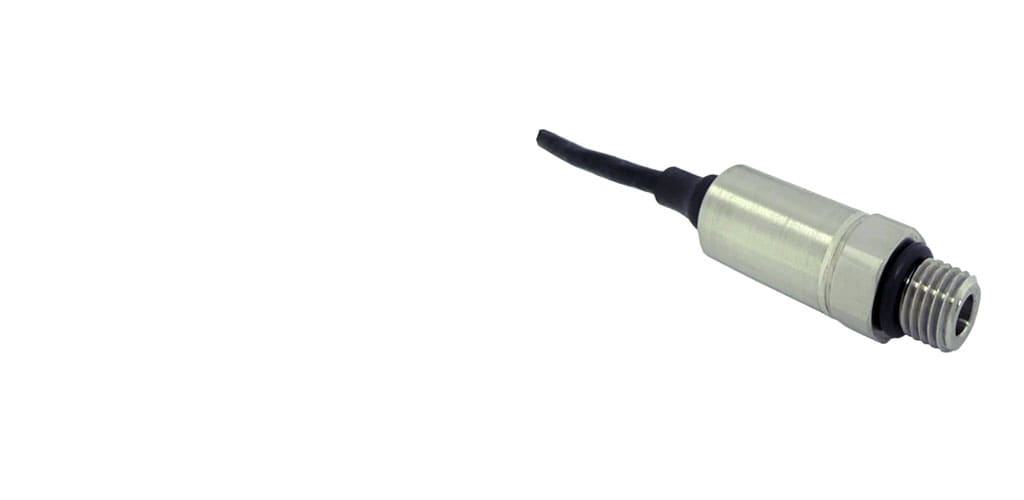

High Accuracy Miniature Pressure Transducer
- MEAS
- MEAS EB
Características do Produto
-
Pressure Sensor Type : Miniature Pressure Transducer
-
Pressão (bar): 20 | 35 | 70 | 100 | 200 | 344.73 | 350
-
Pressão (psi): 300 | 500 | 1000 | 1500 | 3000 | 5000
-
Tipo de pressão : Absoluto
-
Supply Voltage Range (V): 8 – 30
-
Output Signal Type : .5 – 4.5 V
O transdutor de pressão em miniatura da série EB100 tem o menor design da linha UltraStable e é adequado para medir a pressão de líquidos ou gás.
O transdutor de pressão em miniatura da série EB100 estabelece um novo padrão de preço/desempenho para aplicações industriais comerciais e pesadas exigentes, onde alta precisão, tamanho pequeno e baixo peso são desejáveis. Este transdutor de pressão é adequado para medir a pressão de líquidos ou gás, incluindo meios difíceis, como água contaminada, vapor e fluidos levemente corrosivos. O transdutor de micro pressão da série EB100 usa a tecnologia UltraStable da TE que fornece estabilidade sobre uma ampla faixa de temperatura e desempenho anteriormente disponível apenas em sensores de preços bem mais altos. A tecnologia UltraStable emprega um medidor de tensão à base de silício, isolado da mídia por uma cápsula cheia de óleo e um diafragma de aço inoxidável. A alta estabilidade oferece excelente repetibilidade e histerese mínima. O isolamento da mídia de aço inoxidável 100% abrange todos os ambientes, menos os mais corrosivos, oferecendo excelente durabilidade. Os designs personalizados de OEM estão disponíveis, incluindo várias opções de portas e de saída. Mediante solicitação, podemos fornecer documentos de instrução para facilitar a seleção e o uso de nossos sensores e também dicas úteis.
Vantagens
- Design em Miniatura e Peso Leve
- Faixa de Pressão: 20 a 350Bar (300 a 5000psi)
- Banda de Erro Total de ±1%
- Saída amplificada de 0,5 a 4,5V
- Variação de Temperatura de Operação de -40 °C a +125 °C
- Alta precisão
- EMI Protegido por Conformidade com CE
- Absoluto
Aplicações
- Motores: Óleo, Fluído de Arrefecimento, Combustível, Sistemas de Freio
- Sistemas hidráulicos/pneumáticos
- Estandes de Teste Automotivo
- Estandes de Teste Militar/Aeroespacial
Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.
Características do tipo do produto
-
Pressure Sensor Type Miniature Pressure Transducer
-
Tipo de pressão Absoluto
Recursos de configuração
-
Conexão Elétrica Cabo 1 m | Cabo 5 m
Características elétricas
-
Supply Voltage Range (V) 8 – 30
Características do corpo
-
Material da porta Aço Inoxidável
Dimensões
-
Tamanho da cabeça da porca sextavada (pela parte plana) (mm) 11 | 13
-
Tamanho da cabeça da porca sextavada (pela parte plana) (in) .433 | .511
-
Altura do produto 25 mm [ .984 in ]
Condições de uso
-
Pressão (bar) 20 | 35 | 70 | 100 | 200 | 344.73 | 350
-
Pressão (psi) 300 | 500 | 1000 | 1500 | 3000 | 5000
-
Intervalo amplo de temperatura de operação -40 – 125 °C [ -40 – 257 °F ]
Operação/Aplicação
-
Output Signal Type .5 – 4.5 V
-
Faixa de pressão de prova Avaliado por 2X
-
Precisão de pressão ±0.25% Span
Outro
-
Opções de sensor Com certificado de calibração | Nenhum | Sem certificado de calibração
-
Ajuste 10-32 UNF Male | 3/8-24 UNF Male | 5/16-24 UNF Male | M10x1 Male | M5x0.8 Male | M8x1 Male
Número de referência
-
Número interno da TE CAT-PTT0002
Fichas de dados e páginas de catálogo
- EB100 Inglês
