Ver os produtos abaixo para detalhes sobre preços

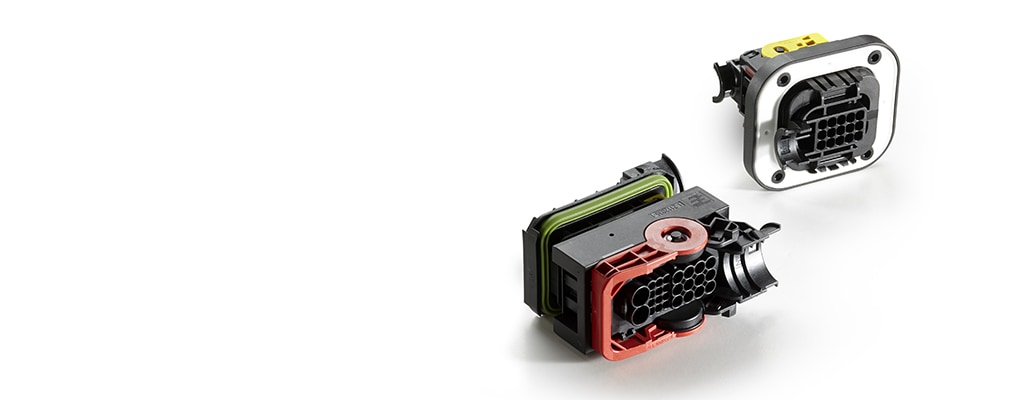

LEAVYSEAL Housings

LEAVYSEAL

Os invólucros LEAVYSEAL são conectores de serviço pesado e vedados ambientalmente que estão disponíveis em arranjos de 15 a 92 posições. Esses conectores estão disponíveis em seis tamanhos, utilizam um sistema de trava de alavanca para acoplamento e possuem um acessório integrado de cabo. Os invólucros aceitam contatos de caixa e lâmina AMP MCP 6.3/4.8K, 2.8, e 1.5K e conduzem até 40 amperes.

Mais Menos

Características do Produto

Selável: Sim

Produto	Código da peça da TE	Documentos	Sistema de conectores	Número de posições	Tipo de conector e invólucro	Inclinação da linha central	Largura da guia compatível	Número de linhas	Cor do produto primário	Conector e contato terminam para	Corrente de contato nominal (máx)	Aplicação do circuito	Tipo de montagem do conector	Temperatura de operação (máx)	Arquitetura de tensão nominal	Garantia de Posição do Conector capaz	Recurso de bloqueio primário	Código do conector	Intervalo amplo de temperatura de operação
92POS,AMP MCP1.5K,SOCK HSG,ASSY,SEALED	5-1703998-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	92	Alojamento para terminais fêmeas	4 mm	1.6 mm	4	Preto	-	20 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	D	-40 – 120 °C
62POS, MIXED,REC HSG,ASSY,SEALED	1-1823498-1	3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	62	Alojamento para terminais fêmeas	4 mm, 5 mm	1.6 mm, 2.8 mm	3, 4	Preto	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	A	-40 – 120 °C
62POS, MIXED,REC HSG,ASSY,SEALED	2-1823498-1	3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	62	Alojamento para terminais fêmeas	4 mm, 5 mm	1.6 mm, 2.8 mm	3, 4	Cinza	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	B	-40 – 120 °C
AMP MCP 2.8 SOCKET HSG.,21POS.ASSY	4-1534127-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	21	Alojamento para terminais fêmeas	5.5 mm	2.8 mm	3	Violeta sangue	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	D	-40 – 120 °C
1.5/2.8MM TAB HSG.,62POS.,ASSY	3-1718324-1	Desenho do produto 3D PDF	Fio a Fio	62	Alojamento para terminais machos	4 mm, 5 mm	1.6 mm, 2.8 mm	3, 4	Azul	-	40 A	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	C	-40 – 120 °C
62POS, MIXED,REC HSG,ASSY,SEALED	4-1823498-1	3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	62	Alojamento para terminais fêmeas	4 mm, 5 mm	1.6 mm, 2.8 mm	3, 4	Verde	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	D	-40 – 120 °C
22POS, MIXED,TAB HSG,ASSY	1-1823449-1	Desenho do produto 3D PDF	Fio a Fio	22	Alojamento para terminais machos	4 mm, 6 mm	1.6 mm, 2.8 mm	3, 4	Preto	-	40 A	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C	12 V, 24 V, 42 V	Não	No Terminal	A	-40 – 120 °C
62POS, MIXED,REC HSG,ASSY,SEALED	3-1823498-1	3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	62	Alojamento para terminais fêmeas	4 mm, 5 mm	1.6 mm, 2.8 mm	3, 4	Azul	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	C	-40 – 120 °C
92POS,AMP MCP1.5K,SOCK HSG,ASSY,SEALED	1703998-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	92	Alojamento para terminais fêmeas	4 mm	1.6 mm	4	Preto	-	20 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	A	-40 – 120 °C
62.POS.MIXED REC.HSG	3-1418883-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	62	Alojamento para terminais fêmeas	4 mm, 5 mm	1.6 mm, 2.8 mm	3, 4	Azul	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	C	-40 – 120 °C
31POS, MIXED,REC HSG,ASSY	1-1564297-6	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	31	Alojamento para terminais fêmeas	5 mm, 9 mm	2.8 mm, 6.3 mm	2, 3	Violeta sangue	-	40 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	A	-40 – 120 °C
1.5/2.8MM TAB HSG.,62POS.,SEALED	2-1718324-1	Desenho do produto 3D PDF	Fio a Fio	62	Alojamento para terminais machos	4 mm, 5 mm	1.6 mm, 2.8 mm	3, 4	Cinza	-	40 A	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	B	-40 – 120 °C
21POS,TAB 2.8X0.8,TAB HSG,SEALED ASSY	1-2112162-1	Desenho do produto 3D PDF	Fio a Fio	21	Alojamento para terminais machos	5 mm	2.8 mm	3	Preto	-	40 A	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	A	-40 – 120 °C
2.8MM TAB HSG.,39POS.,ASSY	6-1718323-1	Desenho do produto 3D PDF	Fio a Fio	39	Alojamento para terminais machos	5 mm	2.8 mm	3	Marrom	-	40 A	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	F	-40 – 120 °C
39POS,AMP MCP2.8,REC HSG,ASSY	6-2208684-3	3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	39	Alojamento para terminais fêmeas	5 mm	2.8 mm	3	Marrom	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	F	-40 – 120 °C
15POS,TAB 2.8X0.8,TAB HSG,ASSY	1703799-1	Desenho do produto 3D PDF	Fio a Fio	15	Alojamento para terminais machos	5 mm	2.8 mm	3	Preto	-	40 A	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	A	-40 – 120 °C
26POS, MIXED,TAB HSG,ASSY,SEALED	1-2112041-1	Desenho do produto 3D PDF	Fio a Fio	26	Alojamento para terminais machos	4 mm, 6 mm	1.6 mm, 2.8 mm, 5.8 mm	2, 3, 4	Preto	-	40 A	Sinal	Montagem em painel	70 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C	12 V, 24 V, 42 V	Não	No Terminal	A	-40 – 140 °C
AMP MCP 2.8 SOCKET HSG.,15POS.ASSY	1-1534126-1	Desenho do produto 3D PDF	Fio a Fio	15	Alojamento para terminais fêmeas	5 mm	2.8 mm	3	Preto	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	A	-40 – 120 °C
AMP MCP2.8 RECEPTACLE HSG.,39POS.,ASSY	5-1718321-3	Desenho do produto 3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	39	Alojamento para terminais fêmeas	5 mm	2.8 mm	3	Verde	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	E	-40 – 120 °C
AMP MCP 2.8 SOCKET HSG.,21POS.ASSY	1-1534127-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	21	Alojamento para terminais fêmeas	5.5 mm	2.8 mm	3	Preto	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	A	-40 – 120 °C
2.8MM TAB HSG.,39POS.,ASSY	5-1718323-1	Desenho do produto 3D PDF	Fio a Fio	39	Alojamento para terminais machos	5 mm	2.8 mm	3	Verde	-	40 A	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	E	-40 – 120 °C
1.5/2.8MM TAB HSG.,62POS.,ASSY	1-1718324-1	Desenho do produto 3D PDF	Fio a Fio	62	Alojamento para terminais machos	4 mm, 5 mm	1.5 mm, 2.8 mm	3, 4	Preto	-	40 A	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	A	-40 – 120 °C
62.POS.MIXED REC.HSG	1-1418883-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	62	Alojamento para terminais fêmeas	4 mm, 5 mm	1.6 mm, 2.8 mm	3, 4	Preto	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	A	-40 – 120 °C
22POS, MIXED,REC HSG,ASSY,SEALED	1-1823440-3	Desenho do produto 3D PDF	Fio a Fio	22	Alojamento para terminais fêmeas	4 mm, 6 mm	1.6 mm, 2.8 mm	3, 4	Preto	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V, 42 V	Não	No Terminal	A	-40 – 120 °C
62.POS.MIXED REC.HSG	2-1418883-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	62	Alojamento para terminais fêmeas	4 mm, 5 mm	1.6 mm, 2.8 mm	3, 4	Cinza	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	B	-40 – 120 °C
26POS, MIXED,REC HSG,ASSY,SEALED	1-2112035-1	Desenho do produto 3D PDF	Fio a Fio	26	Alojamento para terminais fêmeas	4 mm, 6 mm	1.6 mm, 2.8 mm, 5.8 mm	2, 3, 4	Preto	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C	12 V, 24 V, 42 V	Não	No Terminal	A	-40 – 140 °C
26POS, MIXED,TAB HSG,ASSY,SEALED	1-2112041-2	Desenho do produto 3D PDF	Fio a Fio	26	Alojamento para terminais machos	4 mm, 6 mm	1.6 mm, 2.8 mm, 5.8 mm	2, 3, 4	Preto	-	40 A	Sinal	Montagem em painel	70 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C	12 V, 24 V, 42 V	Não	No Terminal	A	-40 – 140 °C
39POS,AMP MCP2.8,REC HSG,ASSY	5-2208684-3	3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	39	Alojamento para terminais fêmeas	5 mm	2.8 mm	3	Verde	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	E	-40 – 120 °C
AMP MCP 2.8 SOCKET HSG.,21POS.ASSY	2-1534127-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	21	Alojamento para terminais fêmeas	5.5 mm	2.8 mm	3	Natural	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	B	-40 – 120 °C
21POS,TAB2.8X0.8,TABHSG,CODE D,ASSY,SLD	4-2112162-1	Desenho do produto 3D PDF	Fio a Fio	21	Alojamento para terminais machos	5 mm	2.8 mm	2	Violeta sangue	-	40 A	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	D	-40 – 120 °C
AMP MCP 2.8 SOCKET HSG.,15POS.ASSY	2-1534126-1	Desenho do produto 3D PDF	Fio a Fio	15	Alojamento para terminais fêmeas	5 mm	2.8 mm	3	Natural	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	B	-40 – 120 °C
AMP MCP 2.8 SOCKET HSG.,15POS.ASSY	3-1534126-1	Desenho do produto 3D PDF	Fio a Fio	15	Alojamento para terminais fêmeas	5 mm	2.8 mm	3	Azul	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	C	-40 – 120 °C
AMP MCP 2.8 SOCKET HSG.,21POS.ASSY	3-1534127-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	21	Alojamento para terminais fêmeas	5.5 mm	2.8 mm	3	Azul	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	C	-40 – 120 °C
29POS, MIXED,REC HSG,ASSY,SEALED	1-1823402-1	3D PDF	Fio a dispositivo, Fio a placa	29	Alojamento para terminais fêmeas	4 mm, 6 mm	1.6 mm, 2.8 mm, 6.3 mm	1, 4	Preto	-	40 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V, 42 V	Não	No Terminal	A	-40 – 120 °C
18POS,MIXED,REC HSG,ASSY,SLD	1-1823440-2	Desenho do produto 3D PDF	Fio a Fio	18	Alojamento para terminais fêmeas	4 mm, 6 mm	1.6 mm, 2.8 mm	3, 4	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V, 42 V	Não	No Terminal	A	-40 – 120 °C
18POS,LEAVYSEAL,TAB HSG ASSY,SLD	1-1823448-2	Desenho do produto 3D PDF	Fio a Fio	18	Alojamento para terminais machos	4 mm, 6 mm	1.6 mm, 2.8 mm	3, 4	Preto	-	40 A	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V, 42 V	Não	No Terminal	A	-40 – 120 °C
22POS, MIXED,TAB HSG,ASSY	1-1823449-2	Desenho do produto 3D PDF	Fio a Fio	22	Alojamento para terminais machos	4 mm, 6 mm	1.6 mm	3, 4	Preto	-	-	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V, 42 V	Não	No Terminal	A	-40 – 120 °C
46POS,AMP MCP1.5K,REC HSG,ASSY	1-2112231-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	46	Alojamento para terminais fêmeas	4 mm	1.6 mm	3	Preto	-	20 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V, 42 V, 48 V, 80 V, 90 V	Não	No Terminal	A	-40 – 120 °C
31POS, MIXED,REC HSG,ASSY	1-2208685-6	3D PDF	Fio a dispositivo, Fio a placa	31	Alojamento para terminais fêmeas	5 mm, 9 mm	2.8 mm, 6.3 mm	2, 3	Violeta sangue	-	40 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	A	-40 – 120 °C
21POS,AMP MCP2.8,REC HSG,ASSY	1-2208686-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	21	Alojamento para terminais fêmeas	5.5 mm	2.8 mm	3	Preto	-	-	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	A	-40 – 120 °C
62POS,HYBRID,REC HSG ASSY,SLD,COD A	1-2366619-2	3D PDF	Fio a Fio	62	Receptáculo	4 mm, 5.5 mm	1.6 mm, 2.8 mm	3, 4	Azul	-	15 A, 25 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	120 °C	-	-	Retentor de contato	A	-40 – 120 °C
62POS,HYBRID,REC HSG ASSY,SLD,COD A	1-2366619-3	Desenho do produto 3D PDF	Fio a Fio	62	Receptáculo	4 mm, 5.5 mm	1.6 mm, 2.8 mm	3, 4	Azul	-	15 A, 25 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	120 °C	-	-	Retentor de contato	A	-40 – 120 °C
31POS,HYBRID,REC HSG ASSY,SLD,COD E	1-2368394-6	Desenho do produto 3D PDF	Fio a Fio	31	Alojamento para terminais fêmeas	5.5 mm, 9 mm	2.8 mm, 5.8 mm	2, 3	Violeta	Fio e cabo	25 A, 45 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	120 °C	-	-	Retentor de contato	E	-40 – 120 °C
31POS,HYBRID,REC HSG ASSY,SLD,COD E	1-2368394-8	Desenho do produto 3D PDF	Fio a Fio	31	Receptáculo	5.5 mm, 9 mm	2.8 mm, 5.8 mm	2, 3	Violeta	-	25 A, 45 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	120 °C	-	-	Retentor de contato	E	-40 – 120 °C
MCP 9.5MM 1P CAP ASSY	1743797-1	Desenho do produto 3D PDF	Fio a Fio	1	Alojamento para terminais machos	-	9.5 mm	1	Preto	-	-	Energia	Montagem de cabos (suspensão livre)	-	-	Não	No Terminal	-	-40 – 125 °C
29POS, MIXED,REC HSG,ASSY,SEALED	2-1823402-1	3D PDF	Fio a dispositivo, Fio a placa	29	Alojamento para terminais fêmeas	4 mm, 6 mm	1.6 mm, 2.8 mm, 6.3 mm	1, 4	Cinza	-	40 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V, 42 V	Não	No Terminal	B	-40 – 120 °C
22POS, MIXED,REC HSG,ASSY,SEALED	2-1823440-3	Desenho do produto 3D PDF	Fio a Fio	22	Alojamento para terminais fêmeas	4 mm, 6 mm	1.6 mm, 2.8 mm	3, 4	Cinza	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V, 42 V	Não	No Terminal	B	-40 – 120 °C
21POS,TAB2.8X0.8,TABHSG,CODE B,ASSY,SLD	2-2112162-1	Desenho do produto 3D PDF	Fio a Fio	21	Alojamento para terminais machos	5 mm	2.8 mm	3	Natural	-	40 A	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	12 V, 24 V	Não	No Terminal	B	-40 – 120 °C
62POS,HYBRID,REC HSG ASSY,SLD,COD B	2-2366619-2	Desenho do produto 3D PDF	Fio a Fio	62	Receptáculo	4 mm, 5.5 mm	1.6 mm, 2.8 mm	3, 4	Azul	-	15 A, 25 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	120 °C	-	-	Retentor de contato	B	-40 – 120 °C
62POS,HYBRID,REC HSG ASSY,SLD,COD B	2-2366619-3	Desenho do produto 3D PDF	Fio a Fio	62	Receptáculo	4 mm, 5.5 mm	1.6 mm, 2.8 mm	3, 4	Azul	-	15 A, 25 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	120 °C	-	-	Retentor de contato	B	-40 – 120 °C
92POS,AMP MCP1.5K,SOCK HSG,ASSY,SEALED	3-1703998-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	92	Alojamento para terminais fêmeas	4 mm	1.6 mm	4	Preto	-	20 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	B	-40 – 120 °C
29POS, MIXED,REC HSG,ASSY,SEALED	3-1823402-1	3D PDF	Fio a dispositivo, Fio a placa	29	Alojamento para terminais fêmeas	4 mm, 6 mm	1.6 mm, 2.8 mm, 6.3 mm	1, 4	Azul	-	40 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V, 42 V	Não	No Terminal	C	-40 – 120 °C
22POS, MIXED,REC HSG,ASSY,SEALED	3-1823440-3	Desenho do produto 3D PDF	Fio a Fio	22	Alojamento para terminais fêmeas	4 mm, 6 mm	1.6 mm, 2.8 mm	3, 4	Azul	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V, 42 V	Não	No Terminal	C	-40 – 120 °C
21POS,TAB2.8X0.8,TABHSG,CODE C,ASSY,SLD	3-2112162-1	Desenho do produto 3D PDF	Fio a Fio	21	Alojamento para terminais machos	5 mm	2.8 mm	2	Azul	-	40 A	Sinal	Montagem em painel	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	C	-40 – 120 °C
62POS,HYBRID,REC HSG ASSY,SLD,COD C	3-2366619-2	Desenho do produto 3D PDF	Fio a Fio	62	Receptáculo	4 mm, 5.5 mm	1.6 mm, 2.8 mm	3, 4	Azul	-	.25 A, 15 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	120 °C	-	-	Retentor de contato	C	-40 – 120 °C
62POS,HYBRID,REC HSG ASSY,SLD,COD C	3-2366619-3	Desenho do produto 3D PDF	Fio a Fio	62	Receptáculo	4 mm, 5.5 mm	1.6 mm, 2.8 mm	3, 4	Azul	-	15 A, 25 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	120 °C	-	-	Retentor de contato	C	-40 – 120 °C
AMP MCP 1.5 / 2.8 REC. HOUSING, 62POS	4-1418883-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	62	Alojamento para terminais fêmeas	4 mm, 5 mm	1.6 mm, 2.8 mm	3, 4	Verde	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	D	-40 – 120 °C
92POS,AMP MCP1.5K,SOCK HSG,ASSY,SEALED	4-1703998-1	Desenho do produto 3D PDF	Fio a dispositivo, Fio a placa	92	Alojamento para terminais fêmeas	4 mm	1.6 mm	4	Preto	-	20 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	C	-40 – 120 °C
22POS, MIXED,REC HSG,ASSY,SEALED	4-1823440-3	Desenho do produto 3D PDF	Fio a Fio	22	Alojamento para terminais fêmeas	4 mm, 6 mm	1.6 mm, 2.8 mm	3, 4	Verde	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V, 42 V	Não	No Terminal	D	-40 – 120 °C
39POS,AMP MCP 2.8,REC HSG ASSY,SLD,COD E	5-2368393-3	Desenho do produto 3D PDF	Fio a Fio	39	Receptáculo	5.5 mm	2.8 mm	3	Verde	-	25 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	120 °C	-	-	Retentor de contato	E	-40 – 120 °C
39POS,AMP MCP 2.8,REC HSG ASSY,SLD,COD E	5-2368393-7	Desenho do produto 3D PDF	Fio a Fio	39	Receptáculo	5.5 mm	2.8 mm	3	Verde	-	25 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	120 °C	-	-	Retentor de contato	E	-40 – 120 °C
AMP MCP2.8 RECEPTACLE HSG.,39P	6-1718321-3	Desenho do produto 3D PDF	Fio a dispositivo, Fio a Fio, Fio a placa	39	Alojamento para terminais fêmeas	5 mm	2.8 mm	3	Marrom	-	40 A	Sinal	Montagem de cabos (suspensão livre)	70 °C, 75 °C, 80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	12 V, 24 V	Não	No Terminal	F	-40 – 120 °C
39POS,AMP MCP 2.8,REC HSG ASSY,SLD,COD F	6-2368393-3	Desenho do produto 3D PDF	Fio a Fio	39	Receptáculo	5.5 mm	2.8 mm	3	Marrom	-	25 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	120 °C	-	-	Retentor de contato	F	-40 – 120 °C
39POS,AMP MCP 2.8,REC HSG ASSY,SLD,COD F	6-2368393-7	Desenho do produto 3D PDF	Fio a Fio	39	Receptáculo	5.5 mm	2.8 mm	3	Marrom	-	25 A	Alimentação e Sinal	Montagem de cabos (suspensão livre)	120 °C	-	-	Retentor de contato	F	-40 – 120 °C

Visão geral

As carcaças LEAVYSEAL oferecem flexibilidade de projeto, aceitando tamanhos de fios mistos.

Visão geral da série

Aceitam os tamanhos de contato 6,3/4.8K (até 40 amperes), 2,8 (até 40 amperes) e 1.5K (até 20 amperes)
6,00-0,20 mm²
Arranjos de 15, 18, 21, 22, 26, 29, 31, 39, 46, 62, 92 e 124 cavidades
Montagem em linha, com flange ou em PCI
Invólucro retangular em termoplástico
Alavanca para acoplamento
Uma trava secundária integrada confirma o alinhamento e a retenção dos contatos
Acessórios disponíveis: backshells, flanges, travas deslizantes, coberturas de vedação

Produtos LEAVYSEAL adicionais

EXIBIR TODOS OS PRODUTOS LEAVYSEAL
Os conectores LEAVYSEAL estão disponíveis em invólucros e blocos robustos. Backshells, adaptadores, travas deslizantes e coberturas protetoras são itens acessórios disponíveis para uso com os conectores LEAVYSEAL.

Perguntas frequentes

P: O que é um conector LEAVYSEAL?

R: Os conectores ambientalmente vedados LEAVYSEAL da TE Connectivity são projetados para aplicações de fio a fio, fio a placa e fio a dispositivo. Os conectores LEAVYSEAL são usados em aplicações em ambientes adversos, onde até mesmo uma pequena degradação na conexão pode ser crítica.

P: Quais são as aplicações apropriadas para os conectores LEAVYSEAL?

R: Caminhões, ônibus, off-road, construção, agricultura, mineração, veículos de emergência, silvicultura, lazer, marítimas, motocicletas

Características

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

Características do tipo do produto

Forma do conector e invólucro Retangular
Sistema de conectores Fio a dispositivo, Fio a Fio, Fio a placa
Tipo de conector e invólucro Alojamento para terminais fêmeas, Alojamento para terminais machos, Receptáculo
Selável Sim
Conector e contato terminam para Fio e cabo
Recurso de bloqueio primário No Terminal, Retentor de contato
Conector misto e híbrido Não, Sim

Recursos de configuração

Número de posições 1, 15, 18, 21, 22, 26, 29, 31, 39, 46, 62, 76, 92
Número de linhas 1, 2, 3, 4
Posição da Cavidade vazia 0, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 27, 28, 29, 30, 31, 32, 34, 36, 37, 38, 39, 40, 41, 43, 44, 45, 46, 47, 49, 50, 51, 52, 53, 54, 55, 56, 57, 59, 60, 61, 62, 63, 64, 65, 66, 67, 69, 70, 71, 72, 73, 74, 75, 8, 9

Características elétricas

Tensão de operação (VAC) 42
Tensão de operação (VDC) 12, 28, 36, 42, 90
Arquitetura de tensão nominal (V) 12, 24, 42, 48, 80, 90

Características do corpo

Ângulo de saída do cabo 180°, 75°, 90°
Cor do produto primário Azul, Cinza, Marrom, Natural, Preto, Verde, Violeta, Violeta sangue
Código do conector A, B, C, D, E, F

Recursos de contato

Tipo de contato Aba, Receptáculo
Tamanho do contato 1.2mm, 1.5 mm, 1.5k, 1.6mm, 2.5 mm, 2.8 mm, 5.8mm, 6.3 mm, 9.5 mm
Largura da guia compatível (mm) 1.2, 1.5, 1.6, 2.8, 5.8, 6.3, 9.5
Largura da guia compatível (in) .047, .059, .063, .11, .228, .248, .374
Corrente de contato nominal (máx) (A) .25, 15, 20, 25, 40, 45

Acessório mecânico

Alinhamento de compatibilidade Com
Tipo de alinhamento de compatibilidade Chaveado, Nervura polarizada, Slot de polarização
Alívio de tensão Adicionar por acessório, Com, Sem
Tipo de montagem do conector Montagem de cabos (suspensão livre), Montagem em painel
Garantia da posição do terminal Não, Sim

Características da habitação

Material do invólucro PA GF, PBT GF
Inclinação da linha central (mm) 3, 4, 5, 5.5, 6, 9
Inclinação da linha central (in) .118, .157, .197, .21, .236, .354

Dimensões

Faixa de diâmetro de isolamento compatível (mm) 1.4 – 2.16, 2.2 – 3, 3.4 – 4.32
Espaçamento entre linhas (mm) 1.5, 2.5, 2.54, 3, 3.5, 4, 5, 5.5, 6, 6.3, 6.85, 6.9, 8, 9
Espaçamento entre linhas (in) .059, .098, .1, .118, .138, .157, .216, .217, .236, .248, .27, .272, .315
Comprimento do produto (mm) 19.2, 30.5, 48.4, 57.2, 59.2, 66.6, 69.2, 69.7, 76.5, 85.2, 92, 92.5, 97.8, 104, 113.25, 120.5, 125, 135.8
Comprimento do produto (in) .756, 1.201, 1.9, 2.252, 2.331, 2.622, 2.724, 2.744, 3.012, 3.354, 3.622, 3.642, 3.85, 4.095, 4.459, 4.744, 5.346
Largura do produto (mm) 14.9, 32.4, 40, 41.7, 42.5, 43.5, 43.7, 43.75, 44.15, 45.5, 46, 46.1, 47.1, 48.7, 51.55, 57, 62.75, 70.7, 84.9
Largura do produto (in) .586, 1.27, 1.57, 1.642, 1.673, 1.713, 1.72, 1.722, 1.738, 1.791, 1.811, 1.814, 1.91, 2.03, 2.244, 2.47, 2.783, 3.343
Altura do conector (mm) 11.6, 25.8, 36.4, 37, 37.3, 37.9, 42, 43.4, 44, 45.8, 45.93, 46.1, 49, 50.2, 50.5, 51.5, 67
Altura do conector (in) .457, 1.016, 1.433, 1.457, 1.469, 1.492, 1.65, 1.709, 1.732, 1.803, 1.815, 1.94, 1.976, 1.988, 2.028, 2.62

Condições de uso

Temperatura de operação (máx) (°C) 70, 75, 80, 85, 90, 100, 105, 110, 120, 125, 130, 140
Temperatura de operação (máx) (°F) 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266, 284
Intervalo amplo de temperatura de operação (°C) -40 – 120, -40 – 125, -40 – 140
Intervalo amplo de temperatura de operação (°F) -40 – 248, -40 – 284

Operação/Aplicação

Aplicação do circuito Alimentação e Sinal, Energia, Sinal

Normas da indústria

Classificação de inflamabilidade UL UL 94HB, UL 94V-0
Compat�vel com produtos do padr�o/ag�ncia LV214, USCAR-2
Grau de proteção IP67, IP69K, IP6K9K

Características da embalagem

Método de embalagem Caixa, Caixa de papelão, Caixa e caixa de papelão, Pacote, Pacote, Padrão
Quantidade de embalagem 1, 44, 64, 72, 80, 84, 96, 117, 126, 159, 160, 180, 200, 280, 285, 440

Outro

Garantia de Posição do Conector capaz Não
Útil Não, Sim

Número de referência

Número interno da TE CAT-L489-CH8172

Materiais relacionados

LEAVYSEAL, TE Connectivity e TE Connectivity (logotipo) são marcas registradas.
