Listagem de produtos
Unidades de Controle de Subestações
Características do Produto
-
Fault Detection : Directional Earth Short Circuit | Directional Short Circuit | Directional Static Earth | Directional Transient Earth | Eart Fault Via Pulse Locating
-
Fault Reset Option : Auto | External Potential-Free Normally Open Contact | Local | Manual | Remote (Modbus) | Time-Controlled
-
Measurement Parameters : Current | Frequency | Power Factor | Voltage
-
Monitoring Options : PD Trend Monitoring | Power Flow Monitoring
-
Control Unit Function : Active Power | Apparent Power | Reactive Power
Solução econômica para projetos de retrofit que transforma redes em smart grids e melhora a confiabilidade

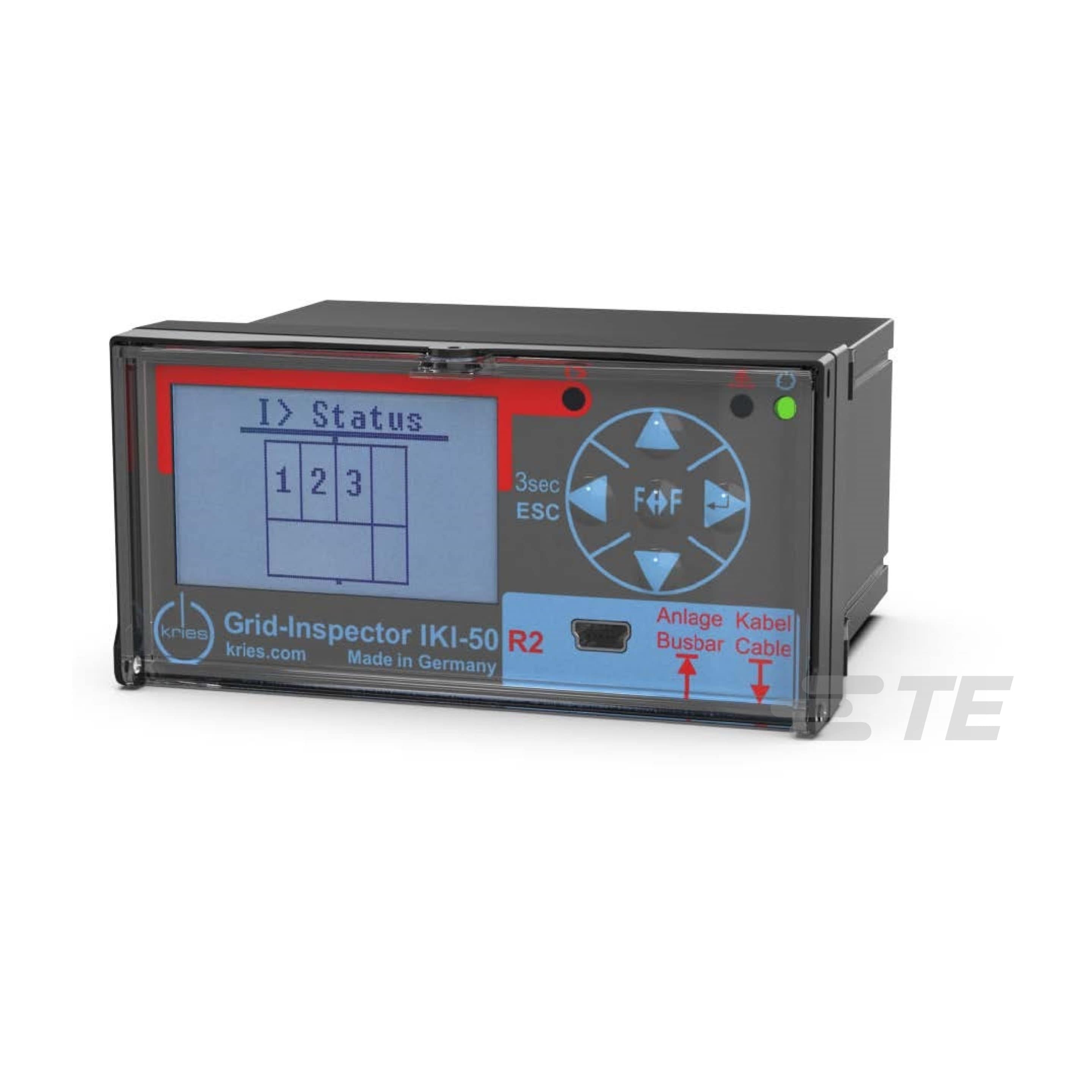

A unidade de controle de subestação Kries IKI-50 da TE Connectivity é feita sob medida para dispositivos de manobra e linhas subterrâneas de distribuição e transmissão de 1 a 52 kV. A IKI-50 é uma solução inteligente projetada para enfrentar os crescentes desafios do fornecimento descentralizado de energia, bem como as crescentes demandas por disponibilidade e qualidade de energia nas redes de distribuição. Concebida para clientes do setor de serviços públicos e industrial, oferece transparência sem igual sobre parâmetros da rede, como tensão, corrente e potência — no local ou remotamente, por meio de um sistema de integração SCADA.
Nossa IKI-50 não só monitora os parâmetros da rede à distância, como também permite que o proprietário da rede interaja com um quadro de distribuição a partir de um centro de controle. Ela também permite a medição precisa da tensão e a calibração cruzada automática ao longo de toda a subestação secundária.
Projetada para oferecer durabilidade, a IKI-50 está em conformidade com as normas IEC e IEEE, e seu design ajuda a garantir um desempenho consistente em condições adversas, de -25 °C a +75 °C, aumentando a transparência e a confiabilidade da rede elétrica e, ao mesmo tempo, reduzindo custos.
Os clientes se beneficiam de uma maior transparência da rede e de recursos de manutenção proativa, o que resulta em uma resolução mais rápida de falhas e na redução dos custos operacionais. A IKI-50 auxilia os proprietários de redes a fornecer um abastecimento de energia contínuo e confiável por meio de dados detalhados em tempo real e de um gerenciamento robusto de falhas, elevando a eficiência e a confiabilidade das redes de distribuição de energia.
A localização de uma falha em redes subterrâneas envolve um processo demorado de tentativa e erro. Descubra como nossos recursos de detecção de falha direcional pode determinar precisament a localização e a direção de uma falha, reduzindo o tempo de intervenção e acelerando a restauração do serviço.
Principais Características
Monitoramento da carga de energia
- Permite a detecção de falhas, reduzindo o tempo de inatividade (SAIDI)
- Controle remoto e medição precisa da tensão
- Livre de manutenção
- Detecção de descarga parcial com CAPDIS-S2_55
Perguntas Frequentes
Pergunta: O que é uma unidade de controle de subestação?
Resposta: Este dispositivo é utilizado em redes de distribuição de energia elétrica para monitorar, controlar e proteger as linhas de alimentação. Ele garante um fornecimento de energia eficiente e confiável, gerenciando o fluxo de eletricidade e respondendo a situações de falha. No entanto, é importante ressaltar que o IKI-50 e o IKI-55, em particular, não são relés de proteção; caso essa seja uma exigência, também oferecemos o IKI-30 ou o IKI-35 como soluções adequadas para a proteção de subestações de transformadores de distribuição.
Pergunta: Onde a unidade de controle deve ser instalada ?
Resposta: Esse tipo de unidade deve ser instalado em pontos-chave da rede de distribuição, normalmente em subestações ou em linhas de alimentação, para monitorar e controlar de forma eficaz o fluxo de eletricidade.
Pergunta: A IKI-50 pode detectar a direção de uma falha?
Resposta: Se o sinal de tensão estiver disponível, a IKI-50 poderá detectar a direção de uma falha. Essa é uma função útil na busca por falhas em sistemas em loop ou quando faltam informações sobre a localização das subestações transformadoras.
Pergunta: Que tipos de protocolos de comunicação são compatíveis com a IKI-50 e a IKI-55?
Resposta: A IKI-50 é compatível com Modbus-RTU, enquanto o IKI-55 é compatível com Modbus-RTU, MQTT, REST e IEC 60870-5-104, permitindo uma integração perfeita com diversos sistemas.
Pergunta: A IKI-50 e a IKI-55 podem realizar gerenciamento de carga?
Resposta: Sim, ambas são capazes de gerenciar e equilibrar as cargas em toda a rede, evitando sobrecargas e contribuindo para uma distribuição eficiente de energia.
Pergunta: A IKI-50 e a IKI-55 podem se integrar a sistemas SCADA?
Resposta: Esses dispositivos são projetados para se integrarem a sistemas SCADA, fornecendo dados em tempo real e recursos de controle para os operadores centrais.
Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.
Características do tipo do produto
-
Monitoring Options PD Trend Monitoring | Power Flow Monitoring
Recursos de configuração
-
Switching Function Type 1.5 Pole Switching
-
Configuration Method Kries Configuration Software
-
Number of Feeders 1
-
Number of Digital Outputs for 1.5 Pole Switching 6
-
Number of Events Logged 20
-
Control Unit Function Active Power | Apparent Power | Reactive Power
-
Number of Digital Inputs 6
-
Number of Digital Outputs 6
Características elétricas
-
Seleção de tensão de entrada Low-Power Voltage Transformer | Voltage Detecting and Indicating System
-
Current Input Type Current Sensor
-
Current Input Measuring Accuracy (%) 3
-
Power Supply Capacitor | External Auxiliary Supply
-
Current Input Measuring Range (A) .5 – 1158
-
Tensão de abastecimento (V) 24 – 230
Características do sinal
-
Frequency Selection (Hz) 50 – 60
Condições de uso
-
Intervalo amplo de temperatura de operação -25 – 55 °C [ -13 – 131 °F ]
-
Faixa de temperatura de armazenamento -25 – 70 °C [ -13 – 158 °F ]
Operação/Aplicação
-
Communication Interface Mini-USB | Modbus RTU (Slave)
-
Measurement Parameters Current | Frequency | Power Factor | Voltage
Normas da indústria
-
Classificação IP IP54
-
Calibration Type Sensor | Sensor Cross-Calibration
Outro
-
Fault Recording Type Event Recording
-
Network Neutral Earthing Inductive Terminated Neutral | Isolated Neutral | Low Ohmic Terminated Neutral | Short Term Low Ohmic Terminated Neutral
-
Fault Recorder No
-
Fault Detection Directional Earth Short Circuit | Directional Short Circuit | Directional Static Earth | Directional Transient Earth | Eart Fault Via Pulse Locating
-
Fault Reset Option Auto | External Potential-Free Normally Open Contact | Local | Manual | Remote (Modbus) | Time-Controlled
