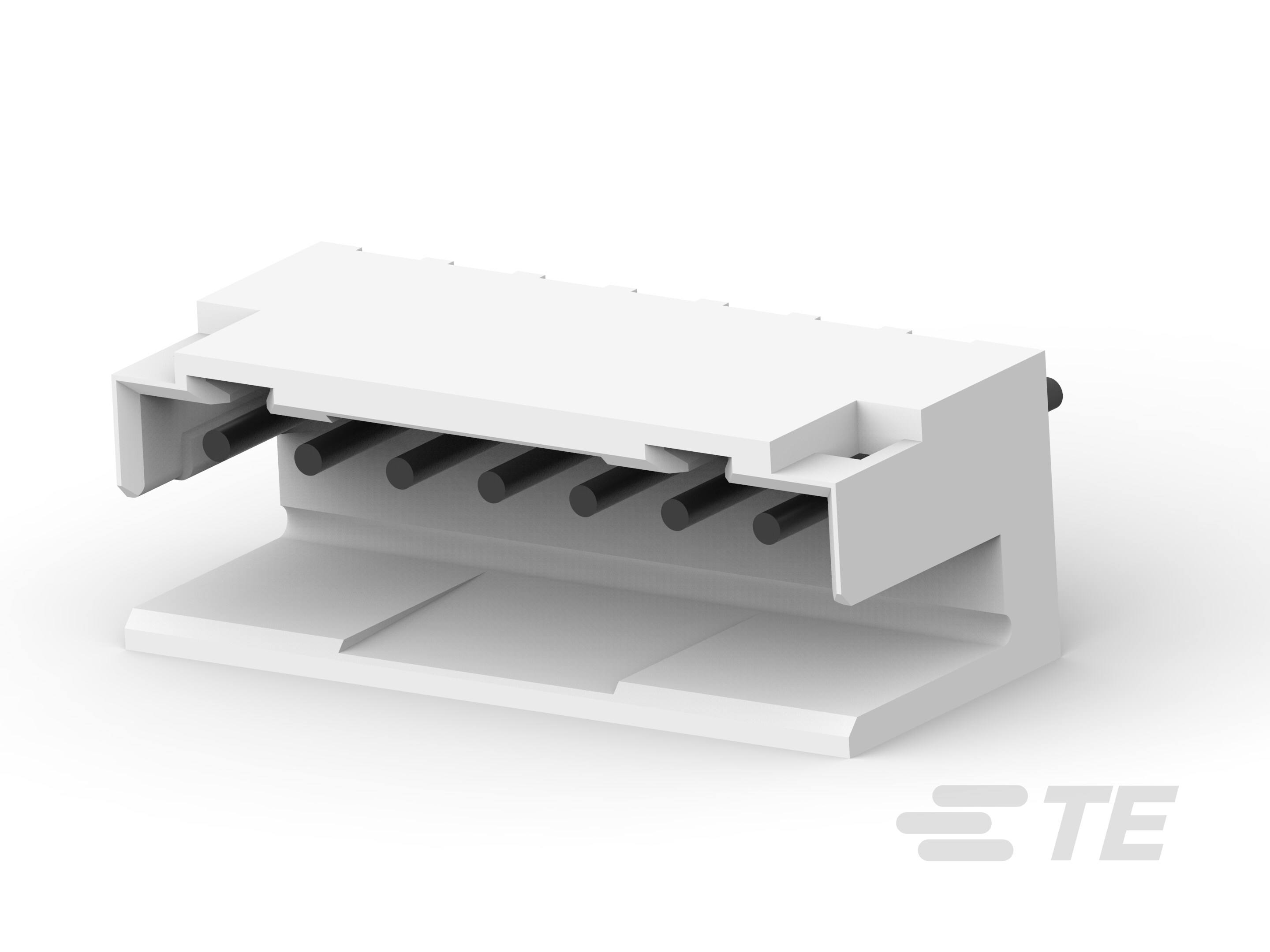

CABEÇOTES DE TERMINAÇÃO COMUM AMP

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação da agências.

• Sistema de conectores  Fio a placa

• Tipo de cabeçote  Parcialmente protegido

• Selável  Não

• Conector e contato terminam para  Placa de circuito impresso

• Tipo de montagem do conector PCB  Cabeçalho de suporte PCB

• Número de posições carregadas  4, 5, 7, 9

• Número de Colunas  4, 5, 7, 9

• Número de posições  2, 3, 4, 5, 6, 7, 8, 9

• Número de linhas  1

• Orientação de montagem do PCB  Horizontal, Ângulo reto

• Tensão de operação (VAC) 125

• Tensão de operação (VDC) 125

• Cor do produto primário  Natural, Preto

• Material base de contato  Latão

• Material de revestimento da área de terminação de contato PCB  Estanho

• Acabamento de material de revestimento da área de contato compatível  Brilhante, Fosco

• Forma do contato  Quadrado, Redondo

• Espessura do material de revestimento da área de contato compatível (µm) 1, 1 – 2

• Espessura do material de revestimento da área de contato compatível (µin) 39.37, 39.37 – 78.73

• Diâmetro do pino compatível  .6 mm [ .024 in ]

• Layout de contato  Em linha

• Espessura do material de revestimento da área de terminação de contato do PCB (µm) 1, 1 – 2

• Espessura do material de revestimento da área de terminação de contato do PCB (µin) 39.37, 39.37 – 78.73

• Material de revestimento da área compatível de contato  Estanho

• Tipo de contato  Pino

• Corrente de contato nominal (máx) (A) 4

• Comprimento da área de acoplamento de contato (mm) 3.7, 4.2

• Comprimento da área de acoplamento de contato (in) .165

• Comprimento do poste e cauda da terminação (mm) 2.95

• Diâmetro de terminação redonda de poste e cauda  .6 mm [ .024 in ]

• Método de terminação para placa de circuito impresso  Montagem de superfície

• Tipo de retenção de montagem de PCB  Boardlock, Pino de solda

• Característica do painel de montagem  Com

• Retenção de compatibilidade  Sem

• Tipo de alinhamento de compatibilidade  Polarização

• Tipo de montagem do conector  Montagem em placa

• Alinhamento de compatibilidade  Com

• Alinhamento da montagem do PCB  Com, Sem

• Retenção de montagem de PCB  Com

• Material do invólucro  6T PA(GF), HSG 6T

• Inclinação da linha central (mm) 2

• Inclinação da linha central (in) .078, .079

• Espessura do PCB (recomendada) (mm) .8

• Espessura do PCB (recomendada) (in) .031, .031 – .063

• Largura do conector (mm) 5.8, 9

• Largura do conector (in) .228, .354

• Altura do conector (mm) 5.8, 9

• Altura do conector (in) .228, .354

• Comprimento do conector (mm) 11.8, 13.8, 15.8, 17.8, 19.8, 5.8, 7.8, 9.8

• Comprimento do conector (in) .228, .307, .385, .386, .464, .465, .543, .622, .701, .779, .78

• Intervalo amplo de temperatura de operação (°C) -40 – 105, -40 – 221, 40 – 105

• Intervalo amplo de temperatura de operação (°F) -40 – 105, -40 – 221

• Recurso de processo de montagem  Cobertura de pegar e posicionar

• Aplicação do circuito  Alimentação e Sinal

• Compat�vel com produtos aprovados segundo o padr�o  CSA LR7189, UL E28476

• Compat�vel com produtos do padr�o/ag�ncia  CSA, UL

• Classificação de inflamabilidade UL  UL 94V-0

• Quantidade de embalagem  500, 2000, 2500

• Método de embalagem  Caixa, Carretel, Carretel, Fita
