Name: 16 AMPMODU MT ASSY DR .100CL
Brand: AMPMODU

Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Características do tipo do produto

Tipo de produto do conector : Conjunto de conector
Tipo de conector e invólucro : Receptáculo
Sistema de conectores : Fio a placa
Selável : Não
Conector e contato terminam para : Fio e cabo

Recursos de configuração

Número de posições : 16
Número de linhas : 2

Características elétricas

Tensão dielétrica de resistência (máx) (V): 750
Resistência do isolamento (MΩ): 5000
Resistência da terminação (mΩ): 12

Características do corpo

Cor do produto primário : Preto

Recursos de contato

Tipo de contato : Soquete
Material base de contato : Liga de Cobre
Corrente de contato nominal (máx) (A): 3

Recurso de terminação

Método de terminação para fio e cabo : Deslocamento de isolamento (IDC)

Acessório mecânico

Retenção de compatibilidade : Sem
Tipo de montagem do conector : Montagem de cabos (suspensão livre)

Características da habitação

Configuração de entrada de invólucro : Ambas as extremidades fechadas
Material do invólucro : Termoplástico
Inclinação da linha central : 2.54 mm [ .1 in ]

Dimensões

Tamanho do fio (AWG): 26 – 22
Comprimento do conector : 20.32 mm [ .8 in ]
Tamanho do fio (mm²): .12 – .326
Altura do conector : 6.1 mm [ .24 in ]
Faixa de diâmetro de isolamento compatível : 1.27 mm [ .05 in ]
Espaçamento entre linhas : 2.54 mm [ .1 in ]

Condições de uso

Intervalo amplo de temperatura de operação : -65 – 105 °C [ -85 – 221 °F ]

Operação/Aplicação

Aplicação do circuito : Sinal

Normas da indústria

Classificação do fio incandescente : Peça padrão - Não fio incandescente
Compat�vel com produtos aprovados segundo o padr�o : CSA LR7189 | UL E28476
Classificação de inflamabilidade UL : UL 94V-0

Características da embalagem

Método de embalagem : Bandeja
Quantidade de embalagem : 150

5-102398-6

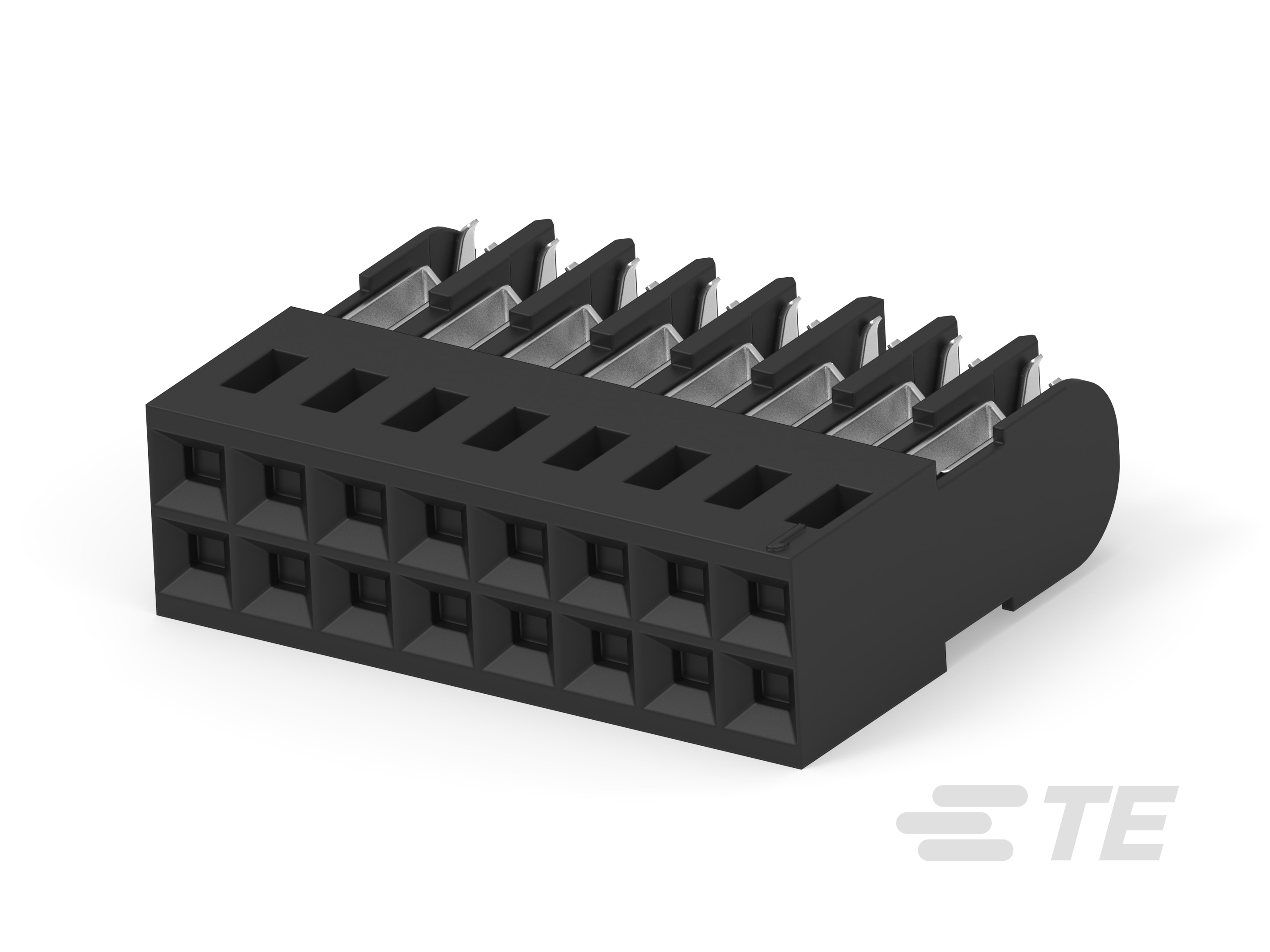

16 Position, Receptacle, Connector Assembly, Insulation Displacement (IDC), Wire-to-Board, UL 94V-0, 2.54 mm [.1 in] Centerline, 2 Row, Wire & Cable

5-102398-6

16 Position, Receptacle, Connector Assembly, Insulation Displacement (IDC), Wire-to-Board, UL 94V-0, 2.54 mm [.1 in] Centerline, 2 Row, Wire & Cable

Tipo de produto do conector : Conjunto de conector

Tipo de conector e invólucro : Receptáculo

Sistema de conectores : Fio a placa

Classificação de inflamabilidade UL : UL 94V-0

Número de posições : 16

Documentos

Arquivos CAD

Fichas de dados e páginas de catálogo

Especificações do Produto

Notificação de Alteração de Produtos

Características

Características do tipo do produto

Tipo de produto do conector : Conjunto de conector

Tipo de conector e invólucro : Receptáculo

Sistema de conectores : Fio a placa

Selável : Não

Conector e contato terminam para : Fio e cabo

Recursos de configuração

Número de posições : 16

Número de linhas : 2

Características elétricas

Tensão dielétrica de resistência (máx) (V): 750

Resistência do isolamento (MΩ): 5000

Resistência da terminação (mΩ): 12

Características do corpo

Cor do produto primário : Preto

Recursos de contato

Tipo de contato : Soquete

Material base de contato : Liga de Cobre

Corrente de contato nominal (máx) (A): 3

Recurso de terminação

Método de terminação para fio e cabo : Deslocamento de isolamento (IDC)

Acessório mecânico

Retenção de compatibilidade : Sem

Tipo de montagem do conector : Montagem de cabos (suspensão livre)

Características da habitação

Configuração de entrada de invólucro : Ambas as extremidades fechadas

Material do invólucro : Termoplástico

Inclinação da linha central : 2.54 mm [ .1 in ]

Dimensões

Tamanho do fio (AWG): 26 – 22

Comprimento do conector : 20.32 mm [ .8 in ]

Tamanho do fio (mm²): .12 – .326

Altura do conector : 6.1 mm [ .24 in ]

Faixa de diâmetro de isolamento compatível : 1.27 mm [ .05 in ]

Espaçamento entre linhas : 2.54 mm [ .1 in ]

Condições de uso

Intervalo amplo de temperatura de operação : -65 – 105 °C [ -85 – 221 °F ]

Operação/Aplicação

Aplicação do circuito : Sinal

Normas da indústria

Classificação do fio incandescente : Peça padrão - Não fio incandescente

Compat�vel com produtos aprovados segundo o padr�o : CSA LR7189 | UL E28476

Classificação de inflamabilidade UL : UL 94V-0

Características da embalagem

Método de embalagem : Bandeja

Quantidade de embalagem : 150
