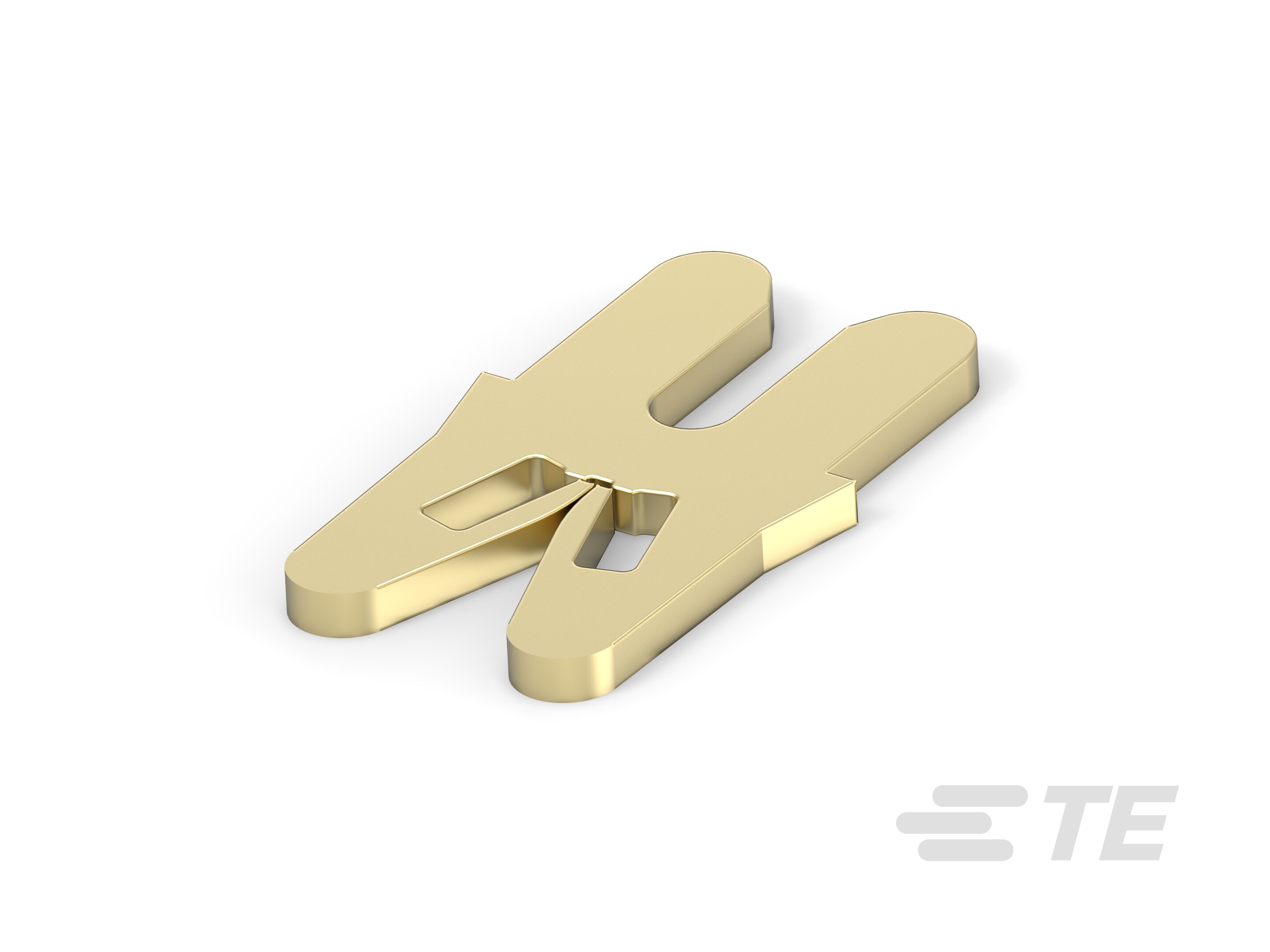

- Número interno da TE: 1601074-1
- Descrição interna da TE: 131-143-000=WIRE2WIRE,STD,SMZ
- Número de codinome: 131-143-000
-
Tipo de terminal de fio magnético : Receptáculo
-
Tamanho do fio de chumbo (AWG): 18
-
Tamanho do fio de chumbo (mm²): .8
-
Tamanho do fio magnético (mm): .16 – 1.02
-
Tamanho do fio magnético (AWG): 34 – 18
Documentos
Desenho do produto
- STANDARD RANGE WIRE TO 18 AWG FIXED I.D.C. SIAMEZE TERMINAL Inglês
- STANDARD RANGE WIRE TO 18 AWG FIXED I.D.C. SIAMEZE TERMINAL ENG_CD_1601074_C.pdf Inglês
- STANDARD LEAD WIRE/LEAD-LOK SIAMEZE POCKET SPECIFICATION Inglês
- STANDARD LEAD WIRE/LEAD-LOK SIAMEZE POCKET SPECIFICATION ENG_CD_1601421_D.pdf Inglês
Arquivos CAD
-
Baixar modelo ECAD
Baixe o Library Loader gratuitamente para converter esse arquivo para sua ferramenta ECAD. Mais informações sobre o modelo ECAD.
- 3D PDF 3D_CVM_CVM_1601074-1_D.pdf 3D
- Modelo de visualização do cliente ENG_CVM_CVM_1601074-1_D.2d_dxf.zip Inglês
- ENG_CVM_CVM_1601074-1_D.3d_igs.zip Inglês
- ENG_CVM_CVM_1601074-1_D.3d_stp.zip Inglês
Fichas de dados e páginas de catálogo
- 1654742_HOUSEHOLD_APPLIANCES_RAST5 ENG_CS_1654742_HOUSEHOLD_APPLIANCES_RAST5_0504.pdf Inglês
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf Inglês
- 1-1773702-7 _IDC_Magnet_Wire ENG_DS_1-1773702-7_IDC_Magnet_Wire_0114_final_ENG_DS_82221_MagnetWire_01082014_final.pdf Inglês
Especificações do Produto
- Especificações da aplicação ENG_SS_114-13166_E2.pdf Inglês
- Especificações do Produto ENG_SS_108-2085_C.pdf Inglês
- Relatório de teste de qualificação ENG_SS_501-723_A.pdf Inglês
