Revise a documentação do produto ou entre em contato conosco para obter as últimas informações sobre aprovação de agências.

Observação: use o desenho do produto para todas as atividades de design.

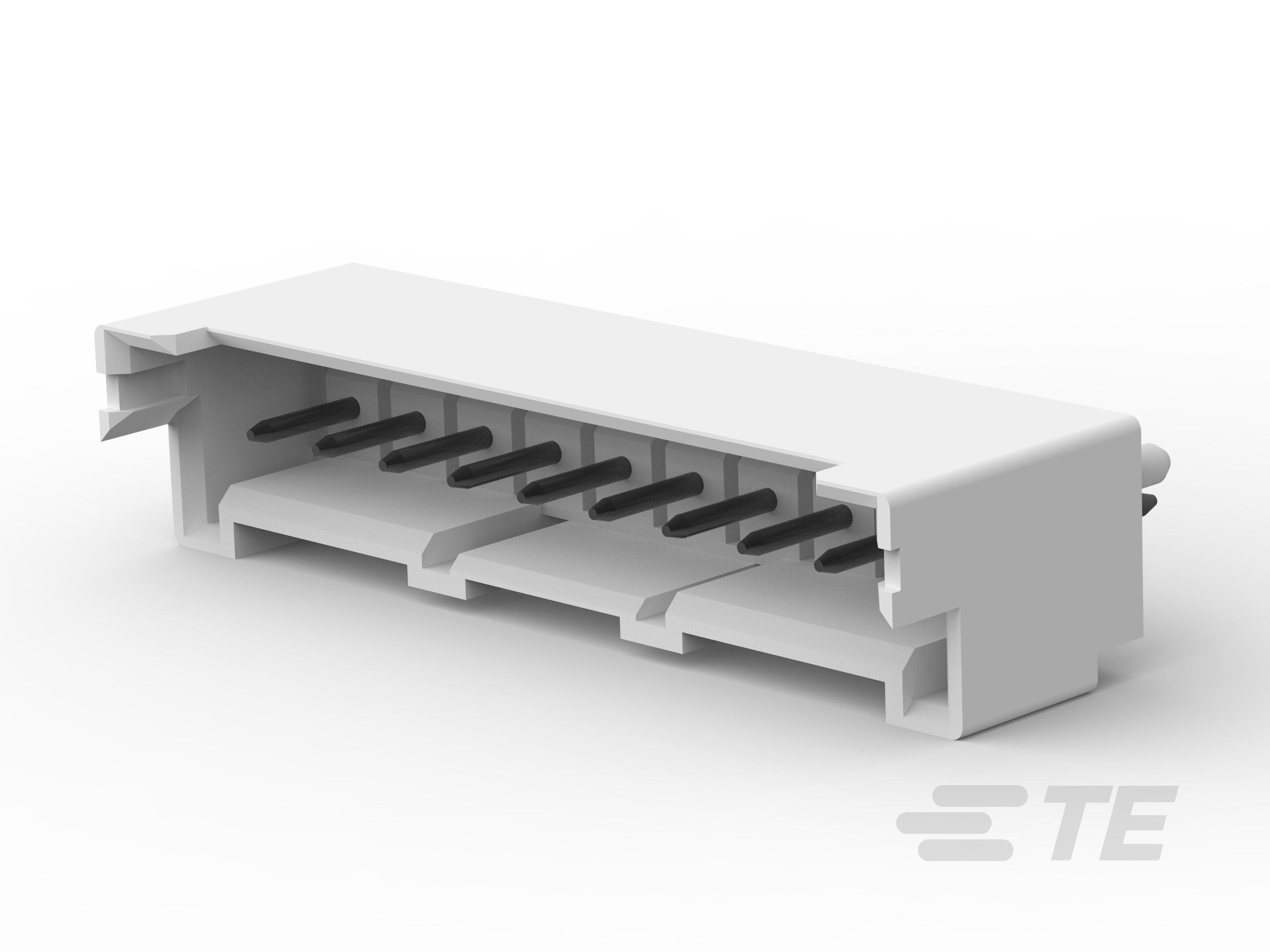

• Tipo de montagem do conector PCB : Cabeçalho de suporte PCB

• Sistema de conectores : Fio a placa

• Tipo de cabeçote : Totalmente protegido

• Selável : Não

• Conector e contato terminam para : Placa de circuito impresso

• Tipo de produto do conector : Conjunto de conector

• Condição de carga de contato do conector : Totalmente carregado

• Orientação de montagem do PCB : Vertical

• Número de posições : 10

• Número de linhas : 1

• Tensão de operação (VAC): 250

• Cor do produto primário : Natural

• Acabamento de material de revestimento da área de contato compatível : Brilhante

• Material de revestimento da área de terminação de contato PCB : Estanho

• Material base de contato : Latão

• Comprimento da área de acoplamento de contato : 3.6 mm [ .142 in ]

• Layout de contato : Em linha

• Forma do contato : Quadrado, Redondo

• Espessura do material de revestimento da área de terminação de contato do PCB : 2.032 µm [ 80 µin ]

• Espessura do material de revestimento da área de contato compatível : 2 – 5 µm [ 80 – 200 µin ]

• Diâmetro do pino compatível : .6 mm [ .024 in ]

• Material de revestimento da área compatível de contato : Estanho (Sn)

• Tipo de contato : Pino

• Corrente de contato nominal (máx) (A): 4.2

• Comprimento do poste e cauda da terminação : 3.4 mm [ .134 in ]

• Diâmetro de terminação redonda de poste e cauda : .6 mm [ .024 in ]

• Método de terminação para placa de circuito impresso : Furo passante - Solda

• Tipo de alinhamento da montagem do PCB : Localizando de postes

• Tipo de alinhamento de compatibilidade : Polarização

• Retenção de compatibilidade : Com

• Tipo de retenção de compatibilidade : Engate

• Retenção de montagem de PCB : Com

• Alinhamento da montagem do PCB : Com

• Tipo de montagem do conector : Montagem em placa

• Alinhamento de compatibilidade : Com

• Material do invólucro : Nylon 66

• Inclinação da linha central : 2.5 mm [ .098 in ]

• Comprimento do conector : 27.5 mm [ 1.08 in ]

• Altura do conector : 8.8 mm [ .346 in ]

• Espessura do PCB (recomendada) : 1.6 mm [ .063 in ]

• Largura do conector : 6.4 mm [ .252 in ]

• Intervalo amplo de temperatura de operação : -55 – 105 °C [ -67 – 221 °F ]

• Aplicação do circuito : Alimentação e Sinal

• Classificação do fio incandescente : Peça padrão - Não fio incandescente

• Classificação de inflamabilidade UL : UL 94V-0
