Connecteur étanche basse consommation pour les éclairages LED
Les connecteurs SlimSeal sont des solutions d'interconnexion fil-à-fil et fil-à-carte fiables conçues pour offrir des performances électriques et mécaniques robustes dans le domaine de l'éclairage à semi-conducteurs. Avec un indice de protection IP67, ces connecteurs sont idéaux pour les éclairages extérieurs et autres applications soumises à des conditions sévères, offrant une solution étanche à faible consommation. La famille de connecteurs SlimSeal comprend la série standard SlimSeal et la série miniature SlimSeal, offrant une gamme complète de connecteurs durables pour une utilisation en intérieur comme en extérieur. Conçus pour résister à des conditions difficiles, les connecteurs SlimSeal garantissent stabilité et fiabilité dans les environnements exigeants.

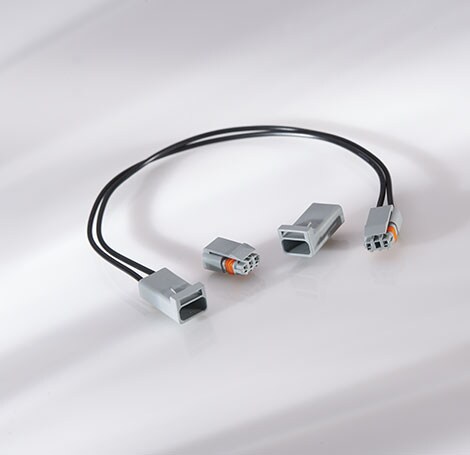

Série de connecteurs standards SlimSeal
Série de connecteurs standards SlimSeal
Les connecteurs standards SlimSeal sont des connecteurs compacts à une rangée développés pour les éclairages LED intérieurs et extérieurs. Ces connecteurs fournissent des solutions étanches à faible consommation d'énergie pour les interconnexions fil-à-fil, suspendues, ainsi que pour les connexions fil-à-carte électriques et mécaniques robustes et stables utilisées dans les éclairages à semi-conducteurs.
Caractéristiques du produit
| Positions | 1, 2, 3 ou 4 | Température de fonctionnement (°C) |
-40 °C à 105 °C |
| Tension de fonctionnement | 400 VCA/400 VCC | Indice d'étanchéité | IP67 |
| Courant de fonctionnement | 5 ampères (18 À 20 AWG) et 3,5 ampères (22 À 24 AWG) | Durée de vie | 30 cycles de connexion |
| Normes | UL 1977, CSA C22.2 n° 182.3 |
Tension de tenue diélectrique | 1800 VCA |
| Outillage | Outil manuel à action droite SDE | Configurations | Fil-à-fil, fil-à-carte et en suspension libre |

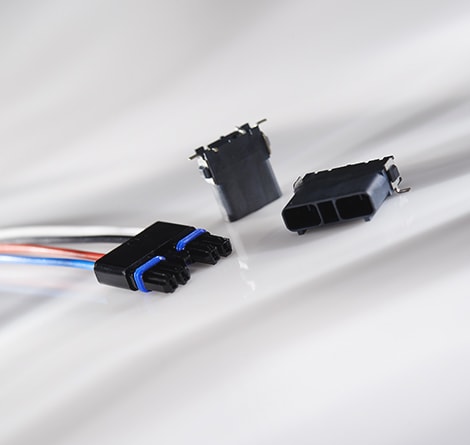

Série de connecteurs miniatures SlimSeal
Série de connecteurs miniatures SlimSeal
Découvrez le connecteur miniature SlimSeal étanche et classé IP67. Ce connecteur peut résister à des environnements difficiles, ce qui le rend adapté aux éclairages extérieurs et autres applications exposées à une forte humidité. La série de connecteurs miniatures SlimSeal est dotée d'un verrouillage à ressort déclenché par pression garantissant la sécurité du raccordement du connecteur. Ce connecteur est disponible en trois couleurs différentes permettant une identification et un assemblage faciles. Il est disponible avec 2 ou 3 positions pour des fils de 0,33 à 0,75 mm² (22 à 18 AWG).
Caractéristiques du produit
| Courant nominal | 5 ampères (18 À 20 AWG) et 3 ampères (22 AWG) |
Température de fonctionnement (°C) |
-40 °C à +105 °C |
| Tension nominale | Fil-à-carte : 250 VCA max et fil-à-fil : 400 VCA max. | Durée de vie | 30 cycles de connexion |
| Normes du boîtier | LCP, UL 94 V-0 | Indice d'étanchéité | IP67 |
| Couleurs | Noir, Naturel, Rouge et Blanc | Tension diélectrique | Fil-à-carte : 1 500 VCA et fil-à-fil : 1 800 VCA |
| Outillage | Outils manuels haut de gamme CERTI-CRIMP | Configurations | Fil-à-carte, fil-à-fil |
