Connexions de câbles pour le contrôle et les communications ferroviaire
La série MU27P est conçue selon la norme de configuration des câbles Amtrak* et est conforme aux normes AAR-S-512 ( Locomotives et équipements interchangeables pour locomotives) et APTA-PR-E-RP-019-99 (Pratiques recommandées pour les connecteurs et réceptacles à 27 broches pour locomotives et équipements tractés par locomotives).

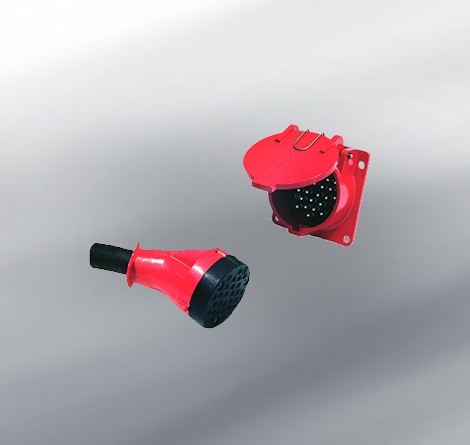

Les connecteurs MU (multiple unit) comprennent une prise et une fiche à 27 broches, un port « factice » et un couvercle qui servent à transmettre les fonctions de la locomotive entre les unités. Ces connecteurs sont conçus pour accepter trois fils de calibre 10 AWG, tandis que tous les autres fils sont de calibre 12 AWG ou 14 AWG. Ils sont ainsi entièrement interchangeables et compatibles avec d'autres marques conformes à la spécification AAR-S-512, et jouent un rôle essentiel pour empêcher la connexion de configurations de câblage différentes.
Avantages
- Conforme aux normes AAR-S-512 et APTA PR-E-RP-017-099
Description
- Boîtier en aluminium avec système de couplage automatique push-pull
- Disposition : 27 pôles
- Fil de 10, 12 ou 14 AWG
- Codage mécanique
- 5 codes couleurs pour assurer le bon raccordement des connecteurs
Principales caractéristiques
- Courant nominal : 30 A
- Tension de service : 600 VCC
- Résistance au brouillard salin : 250 heures
- Plage de température : -40 °C / +110 °C
Applications
- Inter-véhicules
Caractéristiques
- Inter-véhicules
Normes
APTA PR-E-RP-017-099
- AAR-S-512
- APTA PR-E-RP-019-99
- UL94
*Amtrak est une marque commerciale de la National Railroad Passenger Corporation
