Gamme complète de solutions pour les extrémités de câble avec connecteurs
La principale solution installable sur site est le système SEACON Multi-Plex (MUX). Il comprend un connecteur robuste fonctionnant en surpression, un ensemble sous-marin de fixation de l'armure (ATA) et une unité de rupture contrôlée (Breakaway Unit).
Ces dernières années, la prospection pétrolière a conduit les unités mobiles de forage offshore à intervenir à des profondeurs toujours plus importantes. Le forage à de telles profondeurs soumet les équipements à des contraintes considérables, notamment les câbles et les connecteurs qui assurent la liaison entre les installations sous-marines et la surface.
La gamme de systèmes SEACON MUX de TE Connectivity (TE) comprend des connecteurs fonctionnant à une pression interne de 1 atmosphère ou en surpression, ainsi qu'un système d'extrémité de câble sous-marin composé d'un ensemble de fixation de l'armure (ATA) et d'une unité de rupture contrôlée (Breakaway Unit).

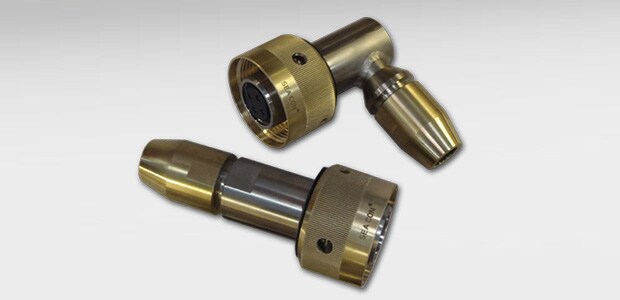

Connecteur Metal Shell Series (MSS)
TE Connectivity (TE) adapte depuis longtemps ses produits existants pour répondre à l'évolution des besoins du marché. Depuis plusieurs décennies, les connecteurs SEACON MSS de TE offrent une densité de contacts élevée et différentes configurations pour l'alimentation électrique et la transmission de signaux. Ils répondent ainsi aux besoins des clients en matière de distribution électrique et de communication de données sous-marines. Ces connecteurs sont conçus conformément aux spécifications API 16D, API 17E et API 17F de l'American Petroleum Institute (API). Ils peuvent également répondre aux exigences de la norme API 6A lorsque celle-ci est spécifiée.
Connecteurs Metal Shell Series (MSS)
CARACTÉRISTIQUES
- Conforme aux sections applicables des spécifications API 16D, API 17E et API 17F
- Étanchéité redondante à toutes les interfaces des barrières de pression et plusieurs orifices de contrôle permettant de tester les joints toriques et de vérifier leur intégrité sur site
- 8 tailles de boîtier
- Jusqu’à 10 000 psig (environ 7 000 m)
Télécharger la brochure
Système MUX installable sur site
Le connecteur MUX assure le raccordement mécanique, électrique et optique du câble. Il intègre un dispositif autonome qui maintient une surpression constante, la pression interne étant supérieure à la pression externe, à l'extrémité du câble et dans la cavité de raccordement, sans nécessiter de système de compensation externe. Cette surpression contribue à empêcher l'eau de pénétrer dans la chambre de raccordement en cas d'infiltration le long des brins conducteurs ou de défaillance d'un joint d'étanchéité. Dans le système d'extrémité de câble, l'ATA est fixé à une chape montée sur un œillet d'ancrage, à un emplacement approprié sur l'empilage du bloc obturateur de puits (BOP). Le connecteur MUX se raccorde à un module transformateur, à un adaptateur de raccordement ou directement au module électronique sous-marin (pod). L'unité de rupture contrôlée, qui assure la liaison entre l'ATA et le BOP, élimine les problèmes d'orientation rencontrés avec les connecteurs classiques en permettant un raccordement par incréments de 90°.
Télécharger la brochure
Système MUX installable sur site
CARACTÉRISTIQUES
- Connecteur plus léger et plus facile à manipuler que les modèles précédents
- Séparation des fonctions de fixation de l'armure, de connexion électrique et de rupture contrôlée
- Le connecteur permet de vérifier visuellement que la pression interne est supérieure à la pression ambiante
- Il permet également de détecter électriquement une éventuelle contamination par un fluide sans avoir à ouvrir le connecteur

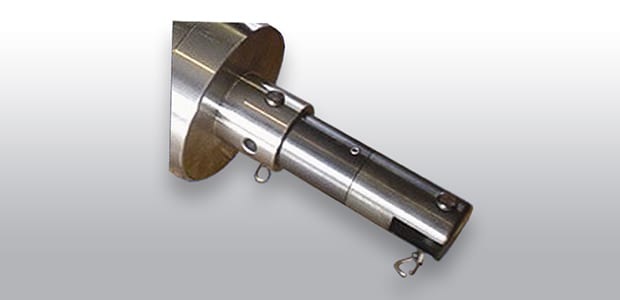

Unité de rupture contrôlée
L'unité de rupture contrôlée (Breakaway Unit) permet de limiter les dommages lorsqu'une traction excessive sur le câble MUX provoque la rupture de son extrémité. Ce dispositif permet de fixer l'ensemble de fixation de l'armure à un support à chape situé à l'extrémité sous-marine d'une colonne montante (riser) ou de la structure d'un système de contrôle. Le principe de rupture contrôlée repose sur l'utilisation de goupilles de cisaillement. Les goupilles de cisaillement sont fabriquées dans un matériau présentant un faible rapport entre la résistance à la rupture et la limite d'élasticité, afin de garantir une meilleure précision de la charge de rupture prévue.
Télécharger la brochure
Unité de rupture contrôlée
CARACTÉRISTIQUES
- Longueur totale : 162,6 mm
- Diamètre total : 40,6 mm
- Goupille de cisaillement remplaçable
- Mode de rupture sans dommages aux autres composants
- Profondeur nominale : Pour des profondeurs océaniques jusqu'à 6 100 m
- Installation possible sur site, sans résine ni produit de remplissage
- Goupille de cisaillement en acier inoxydable 17-4 PH
- Fixation inférieure par chape de 12,7 mm (1/2 pouce) et axe supérieur de 9,5 mm (3/8 pouce)
- Compatible avec l'ensemble de fixation de l'armure ATA SEACON de TE
Ensemble de fixation de l'armure (ATA)
L'ATA permet de fixer l'armure à enroulement contrahélicoïdal d'un câble ombilical MUX à une certaine distance de son point de connexion électrique. Cette conception facilite considérablement la manipulation des câbles équipés de leurs extrémités et crée un point de rupture d'urgence qui contribue à préserver l'intégrité du module électronique sous-marin (SEM). Le dispositif interne de fixation de l'armure est entièrement mécanique et ne nécessite aucune résine époxy. Grâce à cette technologie, nous proposons des solutions dont la résistance à la traction peut atteindre, voire dépasser, 75 % de la charge de rupture du câble. Contactez notre équipe pour en savoir plus.
Ensemble de fixation de l'armure
CARACTÉRISTIQUES
- Longueur totale : 685,8 mm
- Diamètre total : 120,7 mm à la base
- Compatible avec l'unité de rupture contrôlée SEACON
- Dispositif de fixation mécanique de l'armure, double cône
- Profondeur maximale admissible avec étanchéité par manchon : Conçu pour les profondeurs océaniques d'environ 6 100 m. Compatible avec les câbles MUX à éléments intégrés ou non intégrés. Installation possible sur site, sans résine ni produit de remplissage.
Télécharger la brochure

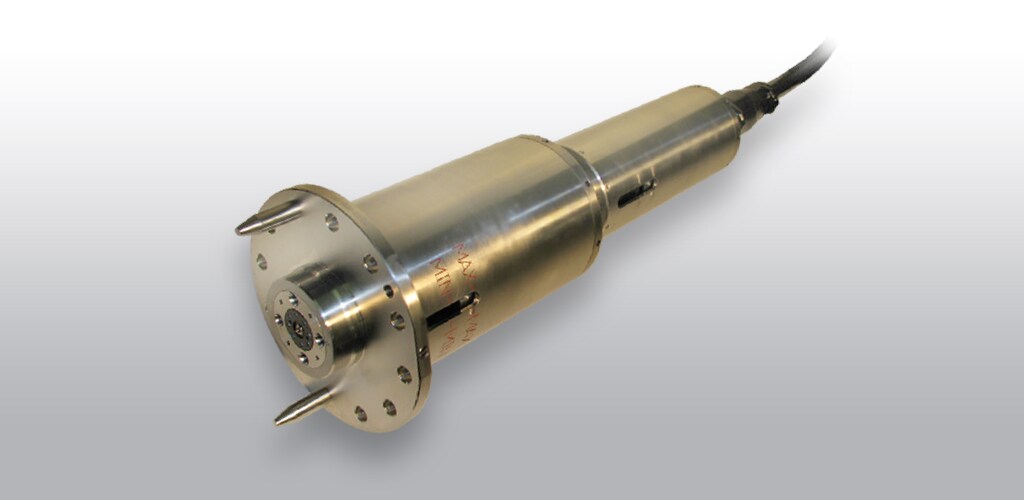

Ensemble d'extrémité de câble installable sur site (FITA)
Le connecteur FITA assure la connexion électrique à l'extrémité du câble tout en maintenant une surpression constante dans sa cavité remplie d'huile. Un piston à ressort maintient une surpression d'environ 60 psig, ce qui limite les infiltrations d'eau par les interstices des conducteurs ou autres. À l'intérieur du connecteur, une technologie avancée d'étanchéité par manchons autour des conducteurs contribue à maintenir le fonctionnement du FITA, même en cas d'inondation de sa cavité interne. Le FITA peut être installé et testé directement sur site. Une double barrière d'étanchéité protège l'ensemble du connecteur.
Télécharger la brochure
Ensemble d'extrémité de câble installable sur site
CARACTÉRISTIQUES
- Longueur totale : 533,4 mm
- Diamètre total : 106,7 mm
- Chambres à compensation de pression
- Broche de test de résistance d'isolement (Megger) permettant de détecter la présence d'eau lorsque les connecteurs sont raccordés
- Profondeur nominale : 3 048 m
- Tension : 600 V / Courant : 15 A
- 12 contacts électriques de taille 16, avec intégration prévue de contacts à fibre optique dans une nouvelle version
- Extrémités de câble modulaires, réalisables sur site sans résine ni produit de remplissage

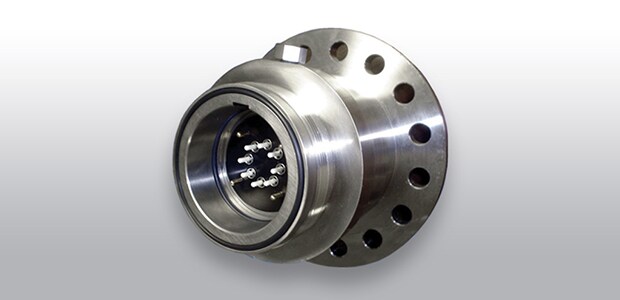

Connecteur femelle à bride MSSQ (MSSQ-FCR)
Le connecteur femelle à bride Metal Shell Series Q (MSSQ-FCR) fait partie de la gamme standard SEACON de TE depuis plus de 30 ans. Il est utilisé depuis plus de 20 ans dans le secteur du forage pour assurer le raccordement des connecteurs de câbles MUX. Cette connecteur femelle se monte dans les ouvertures de traversée existantes de nombreux modules sous-marins.
Sa face de raccordement est compatible avec la gamme standard de connecteur mâle SEACON MSSQ. Elle est généralement raccordée à un connecteur de câble MUX MSSQ doté d'un système de compensation maintenant une surpression interne. La gamme MSSQ d'extrémités de câbles MUX comprend des versions entièrement électriques et des modèles hybrides associant des contacts électriques et optiques. Le corps est fabriqué en standard en acier inoxydable 316 passivé. D'autres matériaux sont disponibles sur demande.
Télécharger la brochure
Connecteur femelle à bride MSSQ
CARACTÉRISTIQUES
- Compatible avec les connecteurs de câbles MUX MSSQ
- Orifice de contrôle du joint torique de montage
- Double étanchéité par joints toriques sur l'ensemble du connecteur
- Profondeur nominale : Jusqu'à 13 700 m (20 000 psig) de profondeur raccordé, et jusqu'à environ 3 516 m (5 000 psig) non raccordé
- Montage dans une cavité MSSQ standard ou d'autres types de cavités, selon les configurations disponibles

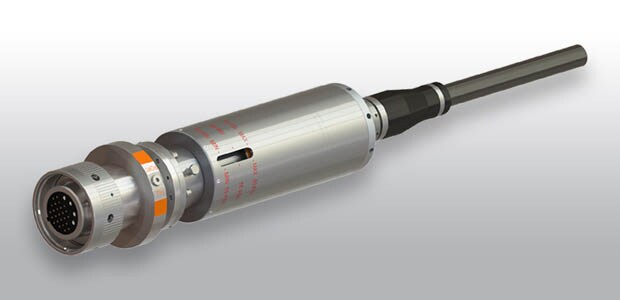

MSSQ-CCP
Le connecteur mâle pour câble Metal Shell Series Q (MSSQ-CCP) est conçu pour les extrémités de câbles MUX. Grâce à un piston à ressort, il maintient une surpression constante pouvant atteindre environ 4 bar (60 psig) dans sa cavité remplie d'huile. Cette surpression limite les infiltrations d'eau vers les éléments conducteurs internes, susceptibles de provoquer des courts-circuits. Une technologie avancée de manchons d'étanchéité en élastomère crée des barrières supplémentaires contre l'eau en assurant l'étanchéité individuelle de chaque élément du câble. Cette conception contribue à préserver toutes les fonctions du connecteur, même en cas d'incident majeur entraînant l'inondation complète de la cavité normalement remplie d'huile.
Le MSSQ-CCP peut être installé et testé directement sur site. Il est actuellement disponible en versions entièrement électriques ou hybrides électro-optiques. La conception modulaire de ces connecteurs permet de les adapter à différents types de câbles. Seul l'élément constituant l'extrémité de câble doit être spécifiquement conçu selon les caractéristiques de chaque câble.
Télécharger la brochure
MSSQ-CCP
- Longueur totale : 615 mm
- Diamètre total : 120 mm
- Broche de test Megger : Permet de détecter de manière non invasive, par infrarouge, la présence d'eau à l'intérieur
- Port de test : Permet de vérifier l'intégrité des joints toriques lorsque les connecteurs sont raccordés
- Extrémités de câbles modulaires
- Installable sur le terrain (pas de composés)
- Une surpression maximale d'environ 4 bar (60 psi) est maintenue dans la cavité interne du connecteur remplie d'huile
Ensemble d'extrémité de câble ombilical sous-marin (SUTA)
Le SUTA est un ensemble d'extrémité de câble et de distribution destiné aux câbles à fibres optiques. Il contient un système de compensation intégré à pression équilibrée, un système de gestion des fibres, une terminaison de blindage mécanique.
Télécharger la brochure
Ensemble d'extrémité de câble ombilical sous-marin
CARACTÉRISTIQUES
- Système intégré de gestion des fibres optiques
- Traversées étanches pour fibres optiques résistant aux pressions élevées
- Manchons d'étanchéité
- Profondeur nominale : Jusqu'à environ 6 100 m
- Installation possible sur site, sans résine ni produit de remplissage
- Remplis d'huile avec compensation de pression
- Double étanchéité par joints toriques
- Capot coulissant facilitant l'accès aux composants et leur assemblage
- Support d’épissure avec fixation sécurisée assurant une stabilité maximale des fibres optiques
- Dimensions compactes : 127 mm de diamètre et 381 mm de longueur
- Conception modulaire des extrémités pour faciliter l'utilisation de différents types de câbles
- Options pour plusieurs entrées de câble
- Options pour plusieurs connexions
Système d'épissure en ligne de fibres optiques et de fixation de l'armure sur site
Ce système d'épissure en ligne et de fixation de l'armure permet d'assembler deux câbles à fibres optiques armés directement sur site. Les câbles sont préparés et les kits assemblés sur site. Des ports de contrôle de pression permettent ensuite de vérifier l'intégrité de l'ensemble. Ces systèmes sont qualifiés pour une utilisation sous-marine avec 24 fibres optiques. Ils intègrent des épissures à faibles pertes offrant une fiabilité élevée, ainsi qu'un dispositif de fixation de l'armure résistant à une force de traction de 2 040 kg. Le système peut être adapté à différents types de câbles, nombres de fibres optiques et exigences de fixation de l'armure.
Télécharger la brochure
Système d'épissure en ligne de fibres optiques et de fixation de l'armure sur site
CARACTÉRISTIQUES
- Conception qualifiée
- Installation et essais possibles sur site
- Fiabilité éprouvée sur le terrain
- Conception modulaire adaptable au nombre de fibres optiques, à la résistance à la traction de l'armure et au type de câble
- Faible encombrement, avec un diamètre inférieur à 114 mm
- Composants en titane en contact avec l'eau de mer, assurant l'isolation à un point intermédiaire du câble
- Joints toriques en caoutchouc nitrile Buna (NBR)
- Bagues anti-accrochage en acétal
- Manchons de câbles en néoprène
