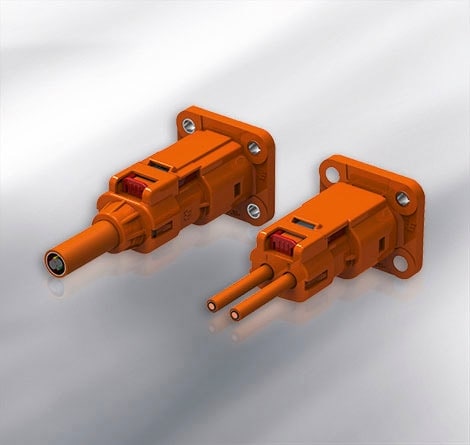

Connecteurs haute tension AMP+ HVA 280 pour faibles et moyennes intensités
Optimisez vos possibilités. Les connecteurs haute tension AMP+ HVA 280 de TE Connectivity (TE), destinés aux faibles intensités, offrent des milliers de possibilités de conception, une grande flexibilité de routage et une fabrication plus efficace.
2,8mm
Contacts MCP 2,8 mm, MQS 064
850V
Tension nominale : Fil avec blindage individuel jusqu'à 600 V. Câble multiconducteur jusqu'à 850 V
40A
Courant nominal jusqu'à 40 A* à 85 °C
Sa conception unique améliore la fabrication et l'intégration. Les systèmes haute tension AMP+ HVA 280 de TE comprennent des connecteurs et des embases à deux ou trois positions, protégés contre les contacts accidentels et conçus pour les applications à faibles et moyennes intensités, offrant une excellente flexibilité pour les équipements des véhicules hybrides et électriques. Les connecteurs comprennent également plusieurs options de verrouillage, ainsi qu’une boucle de verrouillage haute tension (HVIL) interne intégrée, ce qui permet d’optimiser la taille des boîtiers et la flexibilité du routage.
La gamme HVA 280 comprend également une embase discrète à la conception unique sur le marché. Son verrou flottant à deux niveaux améliore l'intégration et l'efficacité de fabrication tout en renforçant la sécurité du système. La gamme HVA 280 offre plus de 3 000 combinaisons, apportant des solutions pour de nombreux équipements et faisceaux de câbles, notamment les blocs-batteries, les convertisseurs CC/CC, les chargeurs embarqués, les chauffages électriques et les systèmes de distribution d'énergie haute tension.
Domaines d’utilisation
- Bloc batterie
- Convertisseur CC/CC
- Chargeur embarqué
- Chauffage électrique
- Climatisation électrique
- Direction assistée électrique
- Distribution d'énergie haute tension
Caractéristiques mécaniques
- Contacts : MCP 2,8 mm, MQS 064
- Section de conducteurs : Câbles multiconducteurs ou à blindage individuel de 2 mm² à 4 mm²
- Type de verrouillage : À deux niveaux, actionnable à l'aide d'un outil ou du doigt
- HVIL : intégré, interne
- CPA disponible
- Capuchon en ligne avec HVIL
Caractéristiques électriques
- Tension nominale : Fil avec blindage individuel jusqu'à 600 V. Câble multiconducteur jusqu'à 850 V
- Courant nominal : Jusqu'à 40 A* à 85 °C
- Plage de température : -40 °C à 140 °C
- Blindage : Blindage à 360° du câble jusqu'à l'équipement
- Indice de protection IP : Raccordé : IP67, IP6k9k. Non raccordé : IP2xb
Câble à 2 positions avec blindage individuel
| Options | Référence de la fiche | Référence de l'embase correspondante | Référence du connecteur femelle en ligne correspondant | Spécifications d'application |
|---|---|---|---|---|
| Actionnement à l'aide d'un outil | 2103177 | 2103124-X 2103247-X (2103245-X*) 2103340/46-1 (2103245-X*) |
2103220-X 2103221-X 2103219-X |
114-13259 |
| Actionnement manuel | 2103177 | 1587831-X 1587975-X; 2103247-X (2103245-X*) 2103340/46-1 (2103245-X*) |
2103220-X 2103221-X 2103219-X |
114-13259 |
*Boîtier intérieur
Câble multiconducteur blindé à 2 positions
HVIL dérivé et HVIL traversant
| Options | Référence de la fiche | Référence de l'embase correspondante | Référence du connecteur femelle en ligne correspondant | Spécifications d'application |
|---|---|---|---|---|
| HVIL dérivé | ||||
| Actionnement à l'aide d'un outil | 2103014 | 2103124-X 2103247-X (2103245-X*) 2103340/46-1 (2103245-X*) |
2103220-X 2103221-X 2103219-X |
114-13305 |
| Actionnement manuel | 2103014 | 2103124-X 2103247-X (2103245-X*) 2103340/46-1 (2103245-X*) |
2103220-X 2103221-X 2103219-X |
114-13305 |
| HVIL traversant | ||||
| Actionnement à l'aide d'un outil | 2103163 | 2103124-X 2103247-X (2103245-X*) 2103340/46-1 (2103245-X*) |
2103220-X 2103221-X 2103219-X |
114-13310 |
| Actionnement manuel | 2103163 | 2103124-X 2103247-X (2103245-X*) 2103340/46-1 (2103245-X*) |
2103220-X 2103221-X 2103219-X |
114-13310 |
Câble multiconducteur blindé à 3 positions
| Options | Référence de la fiche | Référence de l'embase correspondante | Référence du connecteur femelle en ligne correspondant | Spécifications d'application |
|---|---|---|---|---|
| Actionnement à l'aide d'un outil | 2103197 | 1587973-X 2103247-X (2103321-X*) 2103340/46-1 (2103321-X*) |
N/A |
114-13253 |
*Boîtier intérieur
Fiche intelligente
| Options | Référence de la fiche | Référence de l'embase correspondante | Référence du connecteur femelle en ligne correspondant | Spécifications d'application |
|---|---|---|---|---|
| Actionnement manuel | 2103149 | 1587831-X 1587975-X; 2103124-X 2103247-X (2103245-X*) 2103340/46-1 (2103245-X* |
2103220-X 2103221-X 2103219-X |
N/A |
*Boîtier intérieur
