Four à courroie XB 17 et XB 19

Un facteur X ajouté à votre production

Nos fours à courroie XB 17 et XB 19 sont conçus pour fournir des résultats de haute qualité avec des performances de production exceptionnelles. Ces machines compactes, de type convoyeur, offrent une alternative plus fiable, plus sûre et plus rapide aux pistolets chauffants. Elles offrent un processus contrôlé pour traiter une grande variété de gaines thermorétractables.

Contactez-nous

Ajoutez un élément multiplicateur à votre production avec notre série X de fours à courroie. Nos fours à courroie XB 17 et XB 19 sont conçus pour fournir des résultats de haute qualité avec des performances de production exceptionnelles. Ces machines compactes, de type convoyeur, offrent une alternative plus fiable, plus sûre et plus rapide aux pistolets chauffants. Elles offrent un processus contrôlé pour traiter une grande variété de gaines thermorétractables. Des courroies de distribution double face, situées en haut et en bas de la chambre de traitement, entraînent les assemblages à travers une zone chauffante par infrarouge et à température contrôlée, puis dans une zone refroidie par ventilateur, avant de les déposer en toute sécurité dans un bac de réception. Les coûts de main-d’œuvre sont considérablement réduits, car une fois qu’un assemblage est chargé, l’opérateur peut commencer à en préparer un autre. Le débit est généralement limité par la vitesse à laquelle l’opérateur peut charger les assemblages dans le dispositif de traitement.

Catalogue

Catalogue des équipements de thermorétraction TE Connectivity (anglais)

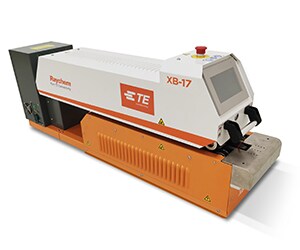

Four à courroie XB 17 (Modèle de base) — Four à courroie XB 17 (modèle de base présenté. Support de machine et centrage automatique disponibles en option)

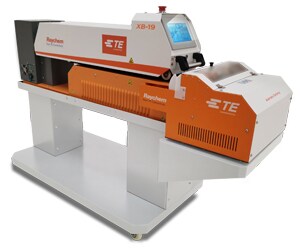

Four à courroie XB 19 avec support de machine et centrage automatique en option

600°C

Réglage de la température maximale

160mm

XB 19 Longueur maximale de la gaine (lors de l’utilisation d’un élément chauffant large)

25mm

XB 19 Diamètre maximal de la gaine

Caractéristiques standard

Disponible sur XB 17 et XB 19

Réglage de la durée et de la température en boucle fermée
Processus contrôlé en continu
L’interface tactile multilingue intégrée, dotée de notre système logique programmable, permet de régler la vitesse de la courroie, les paramètres de température et offre aux utilisateurs la possibilité de créer des centaines de profils uniques
Le tapis s’inverse automatiquement pour empêcher le fil d’entrer dans la chambre si la température souhaitée n’est pas atteinte
Les ports de connexion permettent de prendre en charge plusieurs fonctions, telles qu’un scanner de codes-barres, l’étalonnage automatique de la température et permettent l’accès à distance à une soudeuse en amont
Interrupteur d’arrêt d’urgence
Conception compacte pour faciliter la configuration du site de production
Tous les modèles sont approuvés CE

Distance de courroie réglable

Disponible sur XB 19 uniquement

La longueur de courroie réglable sur le XB 19 permet aux opérateurs de prolonger la gamme des gaines traitées pour passer de 100 mm à 160 mm.

Accessoires en option

Pour une plus grande précision, les modèles de four à courroie XB 17 et XB 19 peuvent être équipés d’un dispositif de centrage automatique (NP 2375330-1) facile à installer.
Support de machine avec roues pour un positionnement facile (NP 2375329-1)
Boîtier pour cosses rondes et fourreaux. Consultez votre conseiller en outillage pour obtenir plus de détails.
MES personnalisé (système de gestion de la production). Consultez votre conseiller en outillage pour obtenir plus de détails.
Des éléments chauffants de remplacement sont disponibles. Demandez à votre conseiller en outillage pour obtenir plus de détails.

Comparaison des modèles

	XB-17 STD		XB-19 STD	XB-19 version large
Pièce #	2375310-1	2375310-2	2375320-1	2375320-2
Alimentation électrique	220 VCA	110 VCA	220 VCA	220 VCA
Éléments chauffants	2 X 1000 W	2 X 1000 W	2 X 1580 W	2 X 1660 W
Température de fonctionnement	Max 600 °C	Max 600 °C	Max 600 °C	Max 600 °C
Plage de vitesse de la courroie	2,5 - 35 mm/s	2,5 - 35 mm/s	2,5 - 35 mm/s	2,5 - 35 mm/s
Dimensions de la machine	275 mm (L) 1 210 mm (l) 540 mm (h)	275 mm (L) 1 210 mm (l) 540 mm (h)	260 mm (L) 1340 mm (l) 550 mm (h)	260 mm (L) 1340 mm (l) 550 mm (h)
Poids net	88 kg	88 kg	92 kg	92 kg
Diamètre maximal de la gaine	19 mm	19 mm	25 mm	25 mm
Longueur maximale de la gaine	90 mm	90 mm	100 mm	160 mm
Longueur de la courroie	Fixe	Fixe	Réglable	Réglable
