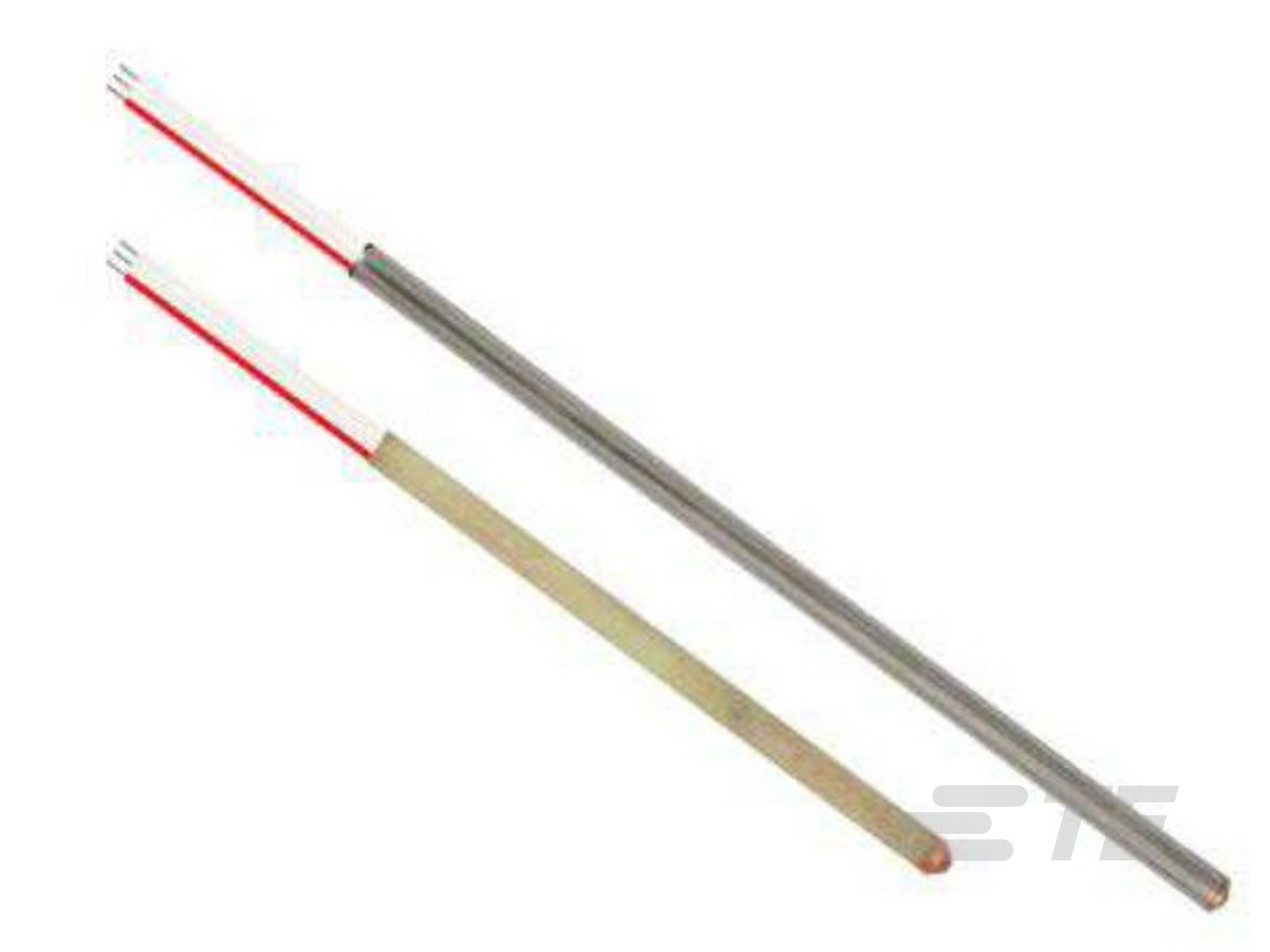

Capteur de température RTD à pointe sensible pour roulements (produit configurable)
- MEAS
- MEAS série 310
Caractéristiques du produit
-
Type de capteur RTD : Sonde pour roulements
-
Type d'élément : Film mince
-
Matériau de l'élément : Platine
-
Type de fil conducteur : PTFE isolé
-
Température de fonctionnement (max) (°C): 155 | 250
-
Température de fonctionnement (max) (°F): 311 | 482
La conception de ces capteurs permet d'accroître la précision et la sensibilité aux variations de température au point de contact dans les roulements. Ces sondes sont conçues pour être insérées dans une ouverture située sur le boîtier du roulement. Elles sont utilisées pour les moteurs électriques et les générateurs afin de mesurer en continu la température du roulement. Les capteurs pour roulements peuvent être utilisés avec un support à ressort ajustable étanche au fluide pour assurer un positionnement correct pour n'importe quelle profondeur de trou afin de maintenir le contact avec la surface du roulement.
Caractéristiques
- Types de gaine : acier inoxydable, acier inoxydable isolé, verre époxy isolé, pointe en cuivre
- Éléments simples ou doubles disponibles : platine, cuivre ou nickel
- Diamètres de la gaine : 3,18 mm / 4,78 mm / 6,35 mm
Applications
Caractéristiques des performances
Résistance de l'isolant :
- éléments simples ou doubles : 1 000 mégohms à 500 VCC, fils au boîtier.
- éléments doubles : 100 mégohms à 50 VCC entre les éléments
Constante de temps (typique dans l'eau en mouvement de 1 m/s) :
- gaine en acier inoxydable et gaine isolée en acier inoxydable :
- élément simple : 2 secondes
- élément double : 3 secondes
- gaine en verre époxy isolé : 2,5 secondes
Pression nominale :
- gaine standard en acier inoxydable : 100 psi (6,9 bar)
- gaine isolée en acier inoxydable : 100 psi (6,9 bar)
- gaine en verre époxy isolé : 30 psi (2,1 bar)
Répétabilité : moins de ± 0,06 % de variation de la résistance à la température de gel après 10 cycles consécutifs entre le point de givrage et 250 °C.
Stabilité à long terme : moins de ± 0,2 % de résistance au point de givrage après 1 000 heures à 250 °C.
Auto-échauffement : 10 mW/C dans l'eau se déplaçant à 1 m/s
Spécifications de précision de la température du RTD
Tolérances standard à 0 °C
| Matériau de l'élément | TCR | ±.06% | ±0.12% | ±0.2% | ±0.5% |
| Platine | 0.00385 | 0,15 °C, 0,06 Ω | 0,30 °C, 0,12 Ω | N/A | 1,20 °C, 0,46 Ω |
| Platine | 0.00392 | N/A | N/A | N/A | 1,20 °C, 0,46 Ω |
| Cuivre | 0.00427 | N/A | N/A | 0,71 °C, 0,028 Ω | 1,20 °C, 0,58 Ω |
| Nickel | 0.00672 | N/A | N/A | N/A | 1,20 °C, 0,68 Ω |
INFORMATIONS SUR LA COMMANDE
Options configurables
Veuillez vous référer à la fiche technique Sonde RTD à pointe sensible pour roulements pour connaître les spécifications détaillées des pièces et des performances. Veuillez sélectionner et saisir les options de configuration dans les champs ci-dessous.
Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.
Caractéristiques du type de produit
-
Type de tête de connexion -
-
Tolérance de résistance à la température de référence 100 Ohm ± 0,06 % à 0 °C | 100 Ohm ± 0,12 % à 0 °C
-
Type de boîtier Copper Tip / SS Sheath
-
Type de capteur RTD Sonde pour roulements
-
Type d'élément Film mince
-
Matériau de l'élément Platine
-
Type de fil conducteur PTFE isolé
Fonctionnalités de configuration
-
Configuration du fil conducteur 3 fils doubles (rouge / blanc / blanc et bleu / jaune / jaune) | 3 fils simple (rouge / Blanc / blanc)
Caractéristiques du corps
-
Longueur de la gaine (mm) 152 | 304 | 609 | 914
-
Longueur de la gaine (in) 6 | 12 | 24 | 36
-
Durée de l'immersion (mm) 152 | 304 | 609 | 914
-
Durée de l'immersion (in) 6 | 12 | 24 | 36
Dimensions
-
Longueur du fil conducteur (mm) 914.4 | 2438.4
-
Longueur du fil conducteur (in) 36 | 96
-
Dimension du fil (AWG) 22 | 26
-
Diamètre extérieur de la gaine (mm) 4,76 | 5,46
-
Diamètre extérieur de la gaine (in) 0,215 | 0,188
Conditions d’utilisation
-
Coefficient de température (Ω/°C) 0,00385
-
Température de fonctionnement (max) (°C) 155 | 250
-
Température de fonctionnement (max) (°F) 311 | 482
Autre
-
Type de gaine Acier inoxydable isolé | Acier inoxydable standard | Verre époxy isolé
Fiches techniques et pages de catalogue
- TESS-ANDO-408-0000055 Anglais
