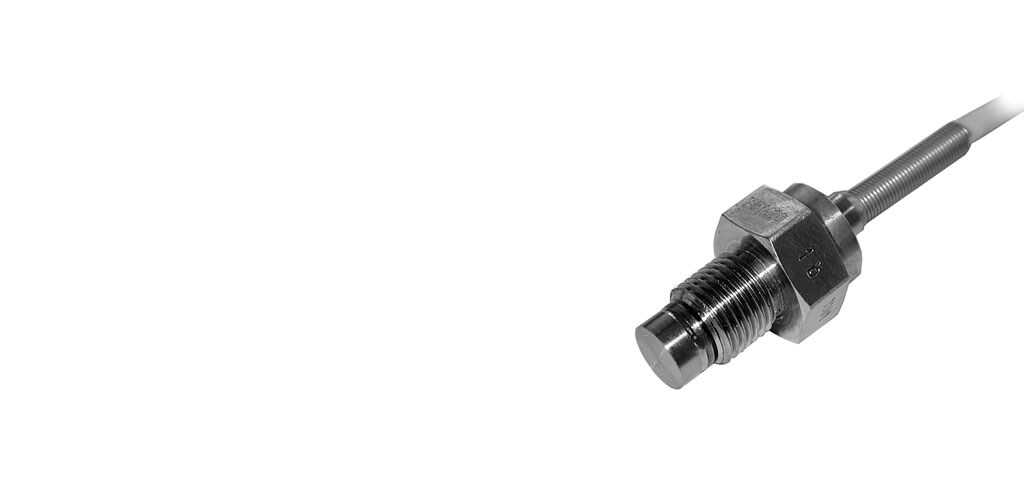

Capteur de pression miniature avec filetage M10x1 | Série XPM10

M10x1 Threaded Low Mass Miniature Pressure Transducer | XPM10 Series-CAT-PTT0032
  • MEAS
|
  • MEAS XPM10
Le XPM10 est un capteur de pression miniature conçu pour mesurer les pressions statiques et dynamiques dans des conditions très variées, notamment dans des environnements sévères. Il est fabriqué en acier inoxydable ou en titane et est disponible avec des étendues de mesure standard de 0–1 à 0–350 bar [0–15 à 0–5 000 psi].
Plus Moins
Contactez-nous

Caractéristiques du produit

  • Type de capteur de pression : capteur de pression miniature

  • Type de pression : Absolu | Étanche | Jauge

  • Détails du signal de sortie : 0,5 – 4,5 V | 0 – 5 V | 100 mV | 100 mV | 4 – 20 mA | 50 mV | 50 mV

  • Pression (bar): 1 | 2 | 5 | 10 | 20 | 35 | 50 | 100 | 200 | 350

  • Pression (psi): 15 | 30 | 75 | 150 | 300 | 500 | 750 | 1500 | 3000 | 5000

  • Tension d'alimentation (V): 10 | 10 – 30 | 10 – 26 | ’-15 – 15

Disponible depuis

LADD Inc
Aperçu

Le XPM10 intègre une conception spécifique qui réduit au minimum les décalages du zéro dus au couple de serrage lors du montage. Une sonde de température PT1000 peut être intégrée en option dans le cadre d'une conception sur mesure. Le XPM10 peut intégrer différentes électroniques de conditionnement pour fournir des sorties amplifiées : A1 : 0,5–4,5 V | A2 : ±5 V | A3 : 4–20 mA.

Spécifications

  • Acier inoxydable
  • Filetage M10 x 1
  • Membrane encastré
  • Pour les applications statiques et dynamiques
  • Sortie de tension de haut niveau disponible
  • Insensible au couple de serrage

Domaines d’utilisation

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

  • Type de capteur de pression  capteur de pression miniature

  • Type de pression  Absolu | Étanche | Jauge

Fonctionnalités de configuration

  • Raccordement électrique  Aucun connecteur | Câble 10 m | Câble 16 m | Câble 2 m | Câble 3 m | Câble 4 m | Câble 5 m | Câble 60 m | Câble 6 m | Câble 7 m | Câble 8 m | Connecteur intégré

Caractéristiques électriques

  • Tension d'alimentation (V) 10 | 10 – 30 | 10 – 26 | ’-15 – 15

Caractéristiques du corps

  • Matériau du port  Acier inoxydable | Titane

Dimensions

  • Diamètre du produit  15 mm [ 0,59 in ]

  • Largeur cote sur plats de l'hexagone  15 mm [ 0,59 in ]

  • Hauteur (mm) 7 | 10.5 | 21.5 | 23.5 | 24 | 25

  • Hauteur (in) .28 | .414 | .846 | .925 | .945 | .984

Conditions d’utilisation

  • Pression (bar) 1 | 2 | 5 | 10 | 20 | 35 | 50 | 100 | 200 | 350

  • Pression (psi) 15 | 30 | 75 | 150 | 300 | 500 | 750 | 1500 | 3000 | 5000

  • Plage de température de fonctionnement (°C) -40 – 150 | -40 – 120 | -20 – 80

  • Plage de température de fonctionnement (°F) -40 – 302 | -40 – 248 | '-4 – 176

Fonctionnement/Application

  • Détails du signal de sortie  0,5 – 4,5 V | 0 – 5 V | 100 mV | 100 mV | 4 – 20 mA | 50 mV | 50 mV

  • Plage de pression d'épreuve  2X FS

  • Précision de la pression  ±0.25% FSO | Jusqu’à ± .25 % FSO

Autre

  • Options du capteur  Longueur du câble | Plage de température de compensation | Protection IP67 | Sans option

  • Taille nominale du filetage  M10 x 1 mâle
