Capteur de pression +/- 1,25 % TEB
- MEAS
- MEAS U5200
Caractéristiques du produit
-
Type de capteur de pression : Capteur de pression industriel
-
Pression (bar): .344 | 2 | 2.068 | 13.78 | 14
-
Pression (psi): 5 | 29 | 30 | 200 | 203.05
-
Type de pression : Absolu | Jauge
-
Tension d'alimentation (V): 8 – 30 | 9 – 30
-
Type de signal de sortie : 1 – 5 V | 4 – 20 mA

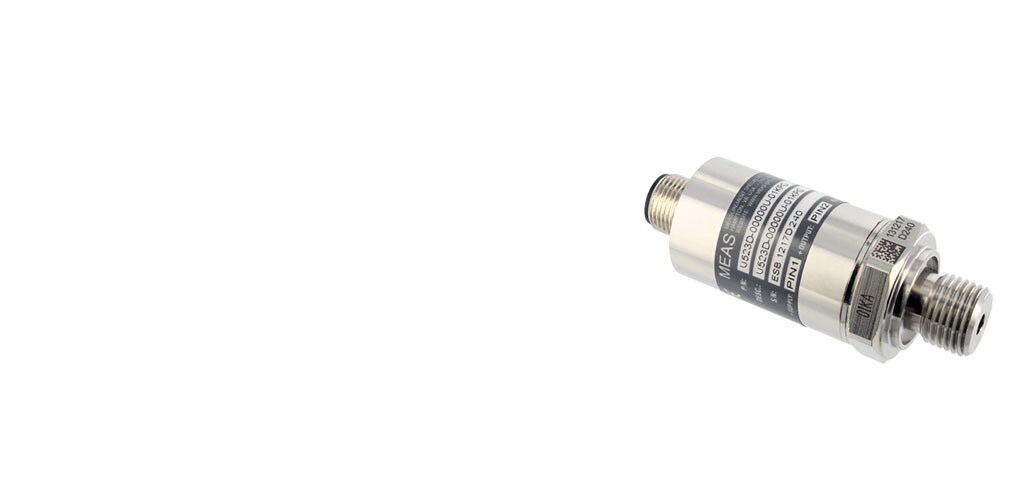

Le transducteur de pression TEB de la série U5200 +/-1,25 % offre une grande précision et un délai d’exécution rapide pour les applications commerciales et industrielles exigeantes.
Le transducteur de pression de la série U5200 offre une grande précision et un délai d’exécution rapide pour les applications commerciales et industrielles exigeantes. Ce capteur de pression convient à la mesure de la pression des liquides ou des gaz, même pour les milieux difficiles tels que l'eau contaminée, la vapeur et les fluides légèrement corrosifs. Le matériau en contact avec le fluide est en acier inoxydable 316L et la durabilité du transducteur est excellente, sans joints toriques ni éléments organiques exposés au fluide de pression. L'U5200 est résistant aux intempéries et dépasse les dernières exigences CE pour l’industrie lourde, y compris en termes de protection contre les surtensions. Le circuit est protégé contre le câblage inversé à l’entrée et le court-circuit à la sortie. Ce produit est destiné aux clients OEM pour des volumes faibles à moyens. MEAS est prêt à fournir une conception personnalisée du transducteur de pression U5200 lorsque le volume et l’application le justifient. Des configurations supplémentaires non répertoriées sont également disponibles ou possibles. Veuillez vous renseigner pour plus d’informations.
Avantages
- Précision jusqu'à ±0,1 %
- Variété de ports de pression et de configurations électriques
- Amortisseur en acier inoxydable en option
- Conforme aux normes CE et résistant aux intempéries
- Jauge, hermétique, absolu, composé
- Configurations accélérées disponibles (10 jours)
- Protection EMI 10 V/m
- Protection contre l’inversion de polarité à l’entrée
- Protection contre les courts-circuits à la sortie
- Jusqu’à ±0,75 % de la bande d’erreur totale
- Température de fonctionnement de -40 °C à +125 °C
- Compact
Utilisations
- Contrôle et surveillance des processus industriels
- Systèmes CVC avancés
- Systèmes de réfrigération
- Bancs d’essai automobiles
- Véhicules hors route
- Pompes et compresseurs
- Systèmes hydrauliques/pneumatiques
- Matériel agricole
- Production et gestion de l’énergie
Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.
Caractéristiques du type de produit
-
Type de capteur de pression Capteur de pression industriel
-
Type de pression Absolu | Jauge
Fonctionnalités de configuration
-
Raccordement électrique Connecteur
Caractéristiques électriques
-
Tension d'alimentation (V) 8 – 30 | 9 – 30
Caractéristiques du corps
-
Matériau du port 316L
Dimensions
-
Largeur cote sur plats de l'hexagone 24 mm [ 0,944 in ]
-
Hauteur 57.15 mm [ 2.25 in ]
Conditions d’utilisation
-
Pression (bar) .344 | 2 | 2.068 | 13.78 | 14
-
Pression (psi) 5 | 29 | 30 | 200 | 203.05
-
Plage de température de fonctionnement -40 – 125 °C [ -40 – 257 °F ]
Fonctionnement/Application
-
Type de signal de sortie 1 – 5 V | 4 – 20 mA
-
Plage de pression d'épreuve 3X nominal
-
Précision de la pression Jusqu’à ± .1 % FSO
Autre
-
Options du capteur Étiquette adhésive | Sans amortisseur
-
Taille nominale du filetage 1/4 MBSPP | 1/4 MNPT
Numéro de référence
-
Référence interne TE CAT-PTT0025
