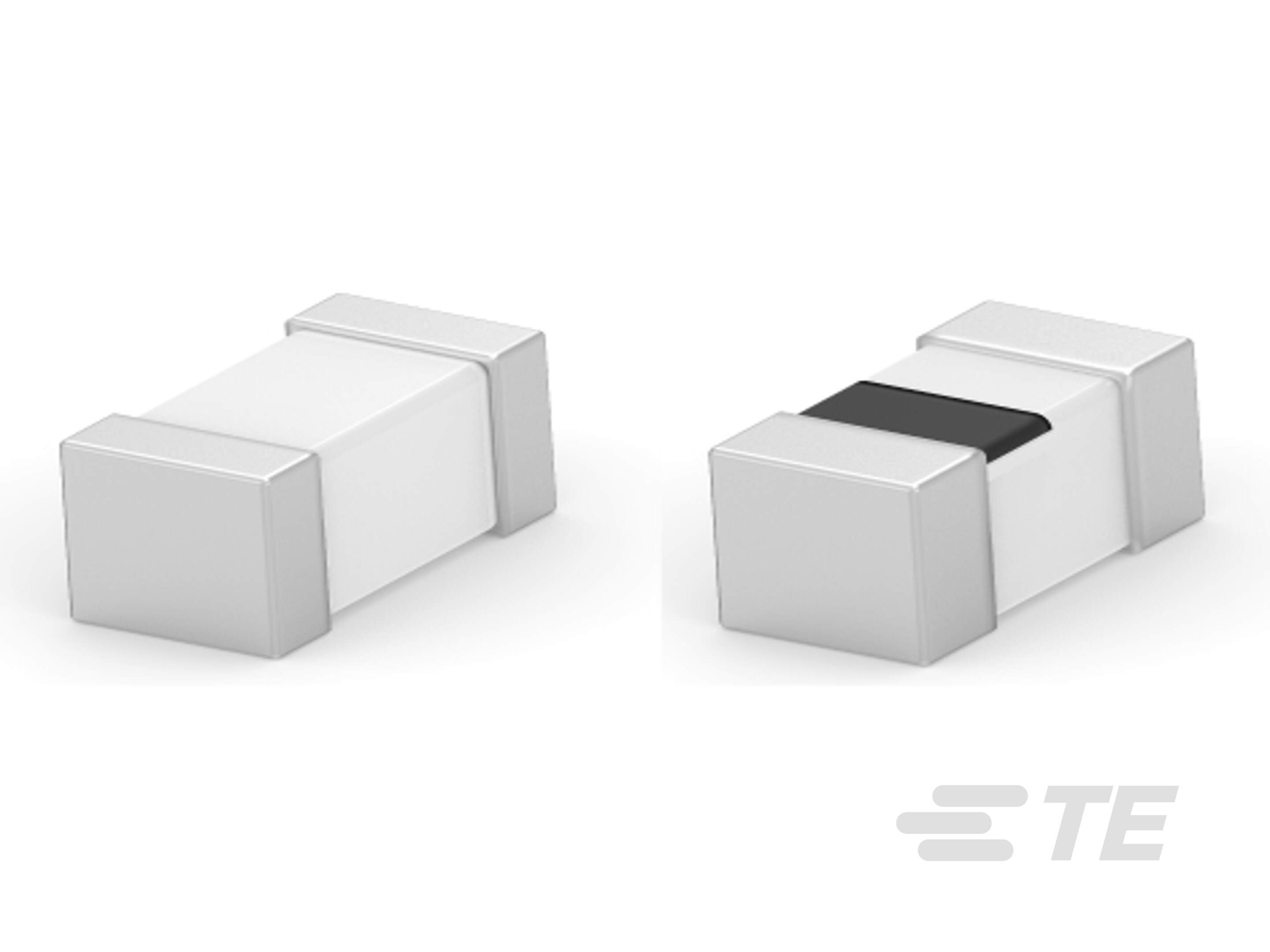

Automotive Grade Multilayer Chip SMD Inductors

Caractéristiques du produit

Inducteur (µH): .001 | .0011 | .0012 | .0013 | .0015 | .0016 | .0018 | .002 | .0022 | .0024 | .0027 | .003 | .0033 | .0036 | .0039 | .0043 | .0047 | .0051 | .0056 | .0062 | .0068 | .0075 | .0082 | .0091 | .01 | .012 | .015 | .018 | .02 | .022 | .027 | .033 | .039 | .043 | .047 | .056 | .068 | .082 | .1 | .12 | .15 | .18 | .22 | .27 | .33 | .36 | .39 | .43 | .47
Courant nominal (max) (mA): 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000
Résistance CC (Ω): 0,26 | .05 | .06 | .07 | .08 | .09 | .1 | .12 | .13 | .15 | .16 | .18 | .2 | .24 | .25 | .3 | .35 | .4 | .45 | .5 | .55 | .6 | .65 | .7 | .75 | .8 | .85 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.9 | 2 | 2.4 | 2.5 | 2.6 | 2.8 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 4.5 | 5 | 6
Facteur de qualité : 6 | 8 | 10 | 12
Tolérance des composants passifs (%): 0,3 | 5

Disponible depuis

Produit	N° de pièce TE	Documents	Inducteur	Courant nominal (max)	Résistance CC	Facteur de qualité	Tolérance des composants passifs	Longueur	Largeur	Hauteur
3655 0402 1N0 +/- 0.3nH T&R	2176737-1	Dessin technique du produit PDF 3D	.001 µH	1000 mA	.06 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 1N1 +/- 0.3nH T&R	2176737-2	Dessin technique du produit PDF 3D	.0011 µH	1000 mA	.07 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 1N2 +/- 0.3nH T&R	2176737-3	Dessin technique du produit PDF 3D	.0012 µH	1000 mA	.07 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 1N3 +/- 0.3nH T&R	2176737-4	Dessin technique du produit PDF 3D	.0013 µH	1000 mA	.07 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 1N5 +/- 0.3nH T&R	2176737-5	Dessin technique du produit PDF 3D	.0015 µH	1000 mA	.08 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 1N6 +/- 0.3nH T&R	2176737-6	Dessin technique du produit PDF 3D	.0016 µH	1000 mA	.08 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 1N8 +/- 0.3nH T&R	2176737-7	Dessin technique du produit PDF 3D	.0018 µH	900 mA	.08 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 2N0 +/- 0.3nH T&R	2176737-8	Dessin technique du produit PDF 3D	.002 µH	900 mA	.09 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 2N2 +/- 0.3nH T&R	2176737-9	Dessin technique du produit PDF 3D	.0022 µH	900 mA	.09 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 2N4 +/- 0.3nH T&R	1-2176737-0	Dessin technique du produit PDF 3D	.0024 µH	800 mA	.1 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 2N7 +/- 0.3nH T&R	1-2176737-1	Dessin technique du produit PDF 3D	.0027 µH	800 mA	.12 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 3N0 +/- 0.3nH T&R	1-2176737-2	Dessin technique du produit PDF 3D	.003 µH	800 mA	.12 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 3N3 +/- 0.3nH T&R	1-2176737-3	Dessin technique du produit PDF 3D	.0033 µH	800 mA	.13 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 3N6 +/- 0.3nH T&R	1-2176737-4	Dessin technique du produit PDF 3D	.0036 µH	700 mA	.15 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 3N9 +/- 0.3nH T&R	1-2176737-5	Dessin technique du produit PDF 3D	.0039 µH	700 mA	.16 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 4N3 +/- 0.3nH T&R	1-2176737-6	Dessin technique du produit PDF 3D	.0043 µH	700 mA	.16 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 4N7 +/- 0.3nH T&R	1-2176737-7	Dessin technique du produit PDF 3D	.0047 µH	700 mA	.16 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 5N1 +/- 0.3nH T&R	1-2176737-8	Dessin technique du produit PDF 3D	.0051 µH	600 mA	.16 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 5N6 +/- 0.3nH T&R	1-2176737-9	Dessin technique du produit PDF 3D	.0056 µH	600 mA	.2 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 6N2 +/- 0.3nH T&R	2-2176737-0	Dessin technique du produit PDF 3D	.0062 µH	600 mA	.2 Ω	8	0,3 %	1 mm	0,5 mm	.5 mm
3655 0402 6N8 5% T&R	2-2176737-1	Dessin technique du produit PDF 3D	.0068 µH	600 mA	.2 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 7N5 5% T&R	2-2176737-2	Dessin technique du produit PDF 3D	.0075 µH	500 mA	.24 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 8N2 5% T&R	2-2176737-3	Dessin technique du produit PDF 3D	.0082 µH	500 mA	.24 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 9N1 5% T&R	2-2176737-4	Dessin technique du produit PDF 3D	.0091 µH	500 mA	0,26 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 10N 5% T&R	2-2176737-5	Dessin technique du produit PDF 3D	.01 µH	500 mA	0,26 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 12N 5% T&R	2-2176737-6	Dessin technique du produit PDF 3D	.012 µH	400 mA	.5 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 15N 5% T&R	2-2176737-7	Dessin technique du produit PDF 3D	.015 µH	400 mA	.5 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 18N 5% T&R	2-2176737-8	Dessin technique du produit PDF 3D	.018 µH	350 mA	.6 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 20N 5% T&R	2-2176737-9	Dessin technique du produit PDF 3D	.02 µH	350 mA	.6 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 22N 5% T&R	3-2176737-0	Dessin technique du produit PDF 3D	.022 µH	350 mA	.6 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 27N 5% T&R	3-2176737-1	Dessin technique du produit PDF 3D	.027 µH	300 mA	.7 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 33N 5% T&R	3-2176737-2	Dessin technique du produit PDF 3D	.033 µH	300 mA	.8 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 39N 5% T&R	3-2176737-3	Dessin technique du produit PDF 3D	.039 µH	250 mA	1 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 43N 5% T&R	3-2176737-4	Dessin technique du produit PDF 3D	.043 µH	250 mA	1.1 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 47N 5% T&R	3-2176737-5	Dessin technique du produit PDF 3D	.047 µH	250 mA	1.1 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 56N 5% T&R	3-2176737-6	Dessin technique du produit PDF 3D	.056 µH	200 mA	1.2 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 68N 5% T&R	3-2176737-7	Dessin technique du produit PDF 3D	.068 µH	200 mA	1.4 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 82N 5% T&R	3-2176737-8	Dessin technique du produit PDF 3D	.082 µH	200 mA	1.6 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 R10 5% T&R	3-2176737-9	Dessin technique du produit PDF 3D	.1 µH	200 mA	2 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 R12 5% T&R	4-2176737-0	Dessin technique du produit PDF 3D	.12 µH	150 mA	2.5 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 R15 5% T&R	4-2176737-1	Dessin technique du produit PDF 3D	.15 µH	150 mA	3 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 R18 5% T&R	4-2176737-2	Dessin technique du produit PDF 3D	.18 µH	150 mA	3.5 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 R22 5% T&R	4-2176737-3	Dessin technique du produit PDF 3D	.22 µH	100 mA	3.7 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 R27 5% T&R	4-2176737-4	Dessin technique du produit PDF 3D	.27 µH	100 mA	4.5 Ω	8	5 %	1 mm	0,5 mm	.5 mm
3655 0402 R33 5% T&R	4-2176737-5	Dessin technique du produit PDF 3D	.33 µH	80 mA	5 Ω	6	5 %	1 mm	0,5 mm	.5 mm
3655 0402 R36 5% T&R	4-2176737-6	Dessin technique du produit PDF 3D	.36 µH	80 mA	6 Ω	6	5 %	1 mm	0,5 mm	.5 mm
3655 0603 1N0 +/- 0.3nH T&R	2176738-1	Dessin technique du produit PDF 3D	.001 µH	500 mA	.05 Ω	8	0,3 %	1,6 mm	.8 mm	.8 mm
3655 0603 1N2 +/- 0.3nH T&R	2176738-2	Dessin technique du produit PDF 3D	.0012 µH	500 mA	.05 Ω	8	0,3 %	1,6 mm	.8 mm	.8 mm
3655 0603 1N5 +/- 0.3nH T&R	2176738-3	Dessin technique du produit PDF 3D	.0015 µH	500 mA	.1 Ω	8	0,3 %	1,6 mm	.8 mm	.8 mm
3655 0603 1N8 +/- 0.3nH T&R	2176738-4	Dessin technique du produit PDF 3D	.0018 µH	500 mA	.1 Ω	8	0,3 %	1,6 mm	.8 mm	.8 mm

Caractéristiques

Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.

Caractéristiques du type de produit

Code taille boîtier 0402 | 0603
Type d'élément Pâte métallique multicouche

Caractéristiques électriques

Fréquence de résonance propre (MHz) 250 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 700 | 750 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1900 | 2000 | 2100 | 2200 | 2300 | 2700 | 3000 | 3200 | 3400 | 3500 | 3600 | 3700 | 3900 | 4000 | 4500 | 5000 | 5500 | 6000 | 10000
Inducteur (µH) .001 | .0011 | .0012 | .0013 | .0015 | .0016 | .0018 | .002 | .0022 | .0024 | .0027 | .003 | .0033 | .0036 | .0039 | .0043 | .0047 | .0051 | .0056 | .0062 | .0068 | .0075 | .0082 | .0091 | .01 | .012 | .015 | .018 | .02 | .022 | .027 | .033 | .039 | .043 | .047 | .056 | .068 | .082 | .1 | .12 | .15 | .18 | .22 | .27 | .33 | .36 | .39 | .43 | .47
Courant nominal (max) (mA) 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000
Résistance CC (Ω) 0,26 | .05 | .06 | .07 | .08 | .09 | .1 | .12 | .13 | .15 | .16 | .18 | .2 | .24 | .25 | .3 | .35 | .4 | .45 | .5 | .55 | .6 | .65 | .7 | .75 | .8 | .85 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.9 | 2 | 2.4 | 2.5 | 2.6 | 2.8 | 3 | 3.2 | 3.4 | 3.5 | 3.6 | 3.7 | 4.5 | 5 | 6
Tolérance des composants passifs (%) 0,3 | 5

Dimensions

Longueur (mm) 1,6 | 1
Longueur (in) .039 | .062
Largeur (mm) 0,5 | .8
Largeur (in) .019 | .031
Hauteur (mm) .5 | .8
Hauteur (in) 0,19 | .031

Conditions d’utilisation

Plage de température de fonctionnement (°C) '-55 – 125

Caractéristiques de l’emballage

Type de conditionnement Ruban et bobine

Autre

Facteur de qualité 6 | 8 | 10 | 12

Numéro de référence

Référence interne TE CAT-LV2-3655

Documents associés

Fiches techniques et pages de catalogue

Automotive Grade Multilayer Chip Inductor Type 3655 Series pdf Anglais
